日本三和Sanwa压力表SPS-8WP-PA20 R3/8

日本三和Sanwa压力表SPS-8WP-PA20 R3/8

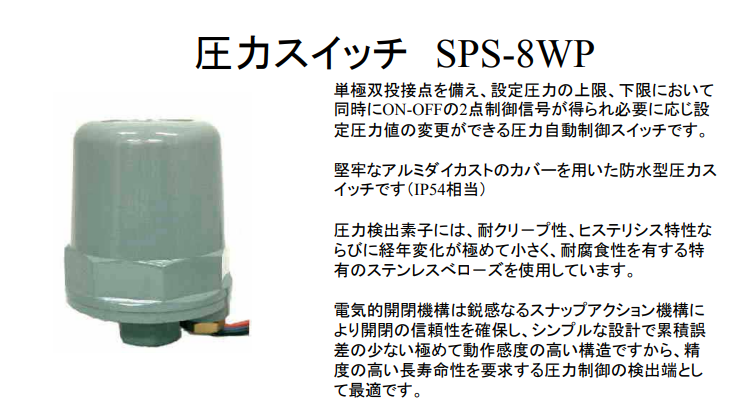

製品仕様１．受圧部 （接液部）　　亜鉛合金ダイカスト ZDC2（標準品） ステンレス　SUS-304・SUS-316２．受圧素子　　ステンレス合せベロ－ズ（弊社独自の製品です）３．シ－ルパッキン　　NBR(受圧部　亜鉛合金ダイカスト）　　FPM(受圧部　ステンレス）　　EPDM４．取付け　　Rc3/8(標準品）　　その他の継手もご指示形状 に製作いたしますので、ご用命ください。５．カバー　　アルミダイカスト　　防水規格　　IP54相当６．スイッチボディ　　フェノール樹脂成形品７．スプリング　　ステンレス SUS304８．周囲温度　　 －20℃～＋60℃（但し、凍結なきこと）９．流体 空気、ガス、油、水、他 腐食性液体、ガス等の流体には、耐蝕性ステンレス受圧部（接液部）を用意しております。１０．電気定格１１．製品重量　　標準品(接液部　亜鉛合金ダイカスト）　510g　　応圧部（接液部 ステンレス）　　　　　　　790g圧力スイッチ　SPS-8WP単極双投接点を備え、設定圧力の上限、下限において同時にON-OFFの2点制御信号が得られ必要に応じ設定圧力値の変更ができる圧力自動制御スイッチです。堅牢なアルミダイカストのカバーを用いた防水型圧力スイッチです（IP54相当）圧力検出素子には、耐クリ－プ性、ヒステリシス特性ならびに経年変化が極めて小さく、耐腐食性を有する特有のステンレスべロ－ズを使用しています。電気的開閉機構は鋭感なるスナップアクション機構により開閉の信頼性を確保し、シンプルな設計で累積誤差の少ない極めて動作感度の高い構造ですから、精度の高い長寿命性を要求する圧力制御の検出端として*適です。電気定格 抵抗負荷 耐電圧 絶縁抵抗AC 250V 5AAC 125V 10ADC 100V 1ADC 24V 5AAC 1500V　1分間各端子とア－ス間DC500V50MΩ以上ZDC2 SUS接点・・銀接点（標準品）　　　　 金接点（3μ金メッキ）取付けｼｰﾙﾊﾟｯｷﾝ受圧素子ｽｲｯﾁﾎﾞﾃﾞｨｰｶﾊﾞｰｽﾌﾟﾘﾝｸﾞSPS-8WP１．圧力下降信号圧力下がってON（OFF)信号が必要な場合のOFF(ON)信号の値は、下記の「下限値の範囲」内でご指示ください。圧力標準仕様上記、圧力仕様以外の設定も数多くありますので、お問合せください例）圧力が下がって0.3MPaの信号がほしい場合は、「下限値の範囲」のCブロック　　　　　　　　　　　　　　を選択 してください。　　上限値は開閉圧力差　　　　　　　　　　　　　0.05～0.20の範囲内で選定願います。　設定値　　ON 0.30MPa OFF 0.35MPaC0.20～0.55C0.20～0.550.05～0.20２．圧力上昇 信号圧力上がってON（OFF)信号が必要な場合のOFF(ON)信号の値は、下記の「上限値の範囲」内でご指示ください。上記、圧力仕様以外の設定も数多くありますので、お問合せください例）圧力が上がって0.35MPaの信号がほしい場合は、「上 限値の範囲」のCブロック　　　　　　　　　　　　　を選択　　してください。　　下限値は開閉圧力差　　　　　　　　　　　　　0.05～0.20の範囲内で選定願います。　設定値　　ON 0.35MPa OFF 0.30MPaC0.25～0.750.05～0.20ABCD下限調整範囲 0.007～0.1 0.05～0.25 0.20～0.55 0.5～1.0開閉圧力差 0.02～0.07 0.03～0.15 0.05～0.20 0.10～0.25許容公差 ±0.005 ±0.01 ±0.015 ±0.02耐圧力 1 2 2 2標準設定 0.03-0.05 0.10-0.13 0.30-0.35 0.7-0.8ABCD上限調整範囲 0.027～0.17 0.08～0.30 0.25～0.75 0.60～1.25開閉圧力差 0.02～0.07 0.03～0.15 0.05～0.20 0.10～0.25許容公差 ±0.005 ±0.01 ±0.015 ±0.02耐圧力 1 2 2 2標準設定 0.05-0.03 0.13-0.10 0.35-0.30 0.8-0.7C0.25～0.75
