日本konsei近藤气缸CKL-50AS-NO
发布时间：2024-10-08
日本konsei近藤气缸CKL-50AS-NO
日本konsei近藤气缸CKL-50AS-NO
日本konsei近藤气缸CKL-50AS-NO
日本konsei近藤气缸CKL-50AS-NO
日本konsei近藤气缸CKL-50AS-NO
ハンド＆チャック ロボット周辺機器リスト
チャック
電子カタログ

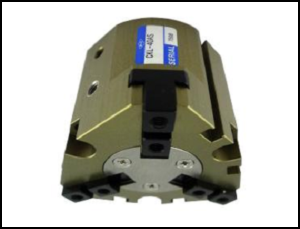

パワフルチャック
CKL
薄型、軽量コンパクト、高把持力、低価格を実現。
■ダイレクトドライブ方式の採用により高把持力・高精度を実現。
■ガイドが長くなり、剛性UP。
■切削水センサへの対応が可能。
■センサ取付溝は2 方向（4 本）。
■中空仕様のオプションあり。

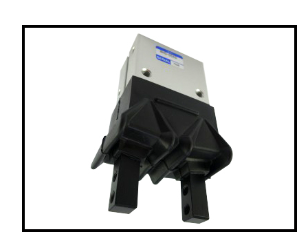

■食品製造工程向け仕様（オプション）。
食品機械用グリース（NSF H1）を使用。

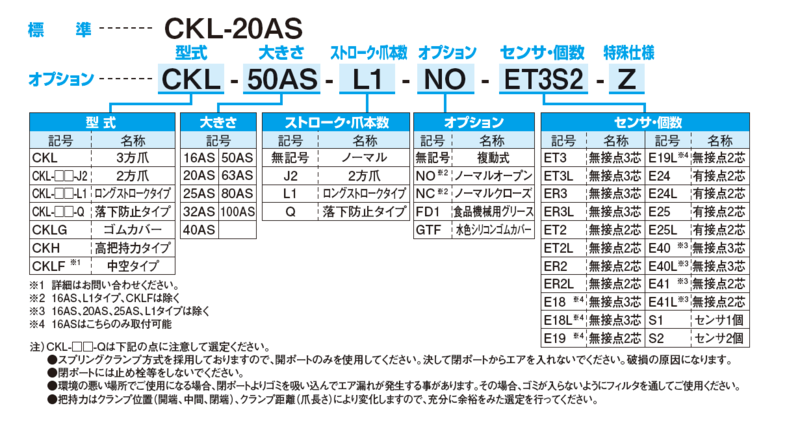

型式表示方法
仕様
| 型式 | CKL-16AS | CKL-20AS | CKL-25AS | CKL-32AS CKL-32AS-Q | CKL-40AS CKL-40AS-Q | CKL-50AS CKL-50AS-Q | CKL-63AS CKL-63AS-Q | CKL-80AS CKL-80AS-Q | CKL-100AS |
|---|---|---|---|---|---|---|---|---|---|
| 駆動源 | エアー0.3～0.7MPa ※ | ||||||||
| 潤滑 | 無給油またはタービン油1種（ISOVG32） | ||||||||
| 周囲温度 （℃） | 5～60 | ||||||||
| 動作ストローク（mm） | 5 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 23 |
| シリンダ径（mm） | φ16 | φ20 | φ25 | φ32 | φ40 | φ50 | φ63 | φ80 | φ100 |
| ロッド径（mm） | φ6 | φ6 | φ8 | φ10 | φ12 | φ14 | φ16 | φ16 | φ20 |
| 内部容積［往復］（cm³／回） | 1.2 | 1.8 | 3.3 | 7.7 | 15.6 | 28.3 | 60.3 | 118.2 | 215.5 |
| 繰り返し精度 （mm） | ±0.01 | ||||||||
| 本体質量 （kg） | 0.07 | 0.12 | 0.19 | 0.24 | 0.36 | 0.54 | 0.97 | 1.85 | 3.14 |
※CKL-□□AS-Qのエアー圧は、0.4～0.7MPa です。
| 型式 | CKL-50AS-L1 | CKL-63AS-L1 | CKL-80AS-L1 | CKL-100AS-L1 |
|---|---|---|---|---|
| 駆動源 | エアー0.3～0.7MPa ※ | |||
| 潤滑 | 無給油またはタービン油1種（ISOVG32） | |||
| 周囲温度 （℃） | 5～60 | |||
| 動作ストローク（mm） | 30 | 30 | 40 | 40 |
| シリンダ径（mm） | φ50 | φ63 | φ80 | φ100 |
| ロッド径（mm） | φ14 | φ16 | φ16 | φ20 |
| 内部容積［往復］（cm³／回） | 70.7 | 113.0 | 236.4 | 274.8 |
| 繰り返し精度 （mm） | ±0.01 | |||
| 本体質量 （kg） | 1.2 | 1.6 | 3.2 | 5.0 |
