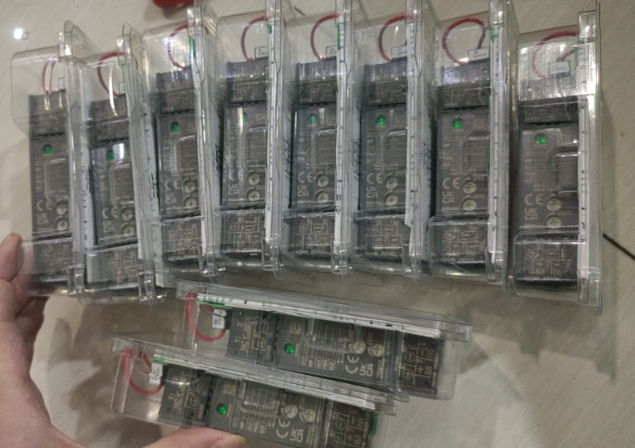

日本爱模M-SYSTEM信号调节器M5RS-4A-R/K

仕様●アイソレーション：入力・出力-電源間●スパン調整範囲：98～102%(前面から調整可)(入力コード4W、5Wは99～101%) 質量(g)約80g 取付方式壁またはDINレール取付 使用温度範囲(℃)-5～55 消費電力(W)直流電源：約2 電源表示ランプ：緑色LED、電源供給時点灯 適合規格EU、UK 電源電圧変動の影響：±0.1%/許容電圧範囲 構造小形端子台 精度入力信号コード 02以外：±0.1%、入力信号コード 02：±0.2% 接続方式M3.5ねじ端子接続(締付トルク 0.8N・m) 外形寸法(幅W×奥行D×高さH)(mm)25×41×97 入力信号0～10V DC(入力抵抗 1MΩ以上) 材質(ハウジング)難燃性黒色樹脂 出力範囲約-10～110%(1～5V DC時) 応答時間(秒)約25ms(0→90%) 絶縁抵抗(MΩ)100以上/500V DC 出力信号4～20mA DC(負荷抵抗 550Ω以下) 入力仕様【電流入力】入力抵抗：入力抵抗器を内蔵します。指定電流レンジの場合、次の中から入力抵抗値をご指定下さい。10Ω、20Ω、49.9Ω、61.9Ω、100Ω、249Ω、499Ω、1000Ω(ただし、0.125W≧入力電流2×入力抵抗)【電圧入力】(製作可能範囲)入力抵抗：1MΩ以上(停電時 10kΩ以上)、(入力信号コード：0)入力電圧範囲：-300～+300V DC、スパン：100mV～600V、入力バイアス：入力スパンの1.5倍以下、(入力信号コード：01)入力電圧範囲：-70～+70V DC、スパン：100mV～140V、入力バイアス：入力スパンの1.5倍以下(入力信号コード：02)、入力電圧範囲：0～500V DC、スパン：200～500V、入力バイアス：入力スパンの1.5倍以下、入力100%：300V以上 出力仕様【電流出力】(製作可能範囲)出力電流範囲：0～20mA DC、スパン：1～20mA、出力バイアス：出力スパンの1.5倍以下、許容負荷抵抗：変換器の出力端子間電圧が11V以下になる抵抗値。【電圧出力】(製作可能範囲)(出力コード：0)出力電圧範囲：-10～+10V DC、スパン：1～20V、出力バイアス：出力スパンの1.5倍以下、許容負荷抵抗：負荷電流が10mA以下になる抵抗値(負電圧出力時は1.25mA以下、ただし出力が1V未満の場合は1MΩ以上)、(出力コード：01)出力電圧範囲：-1～+1V DC、スパン：10mV～2V、出力バイアス：出力スパンの1.5倍以下、許容負荷抵抗：100kΩ以上(負電圧出力時は1MΩ以上) 温度特性入力信号コード 02以外：±0.015%/℃(入力1V未満で、かつ出力5mA未満のレンジ±0.02%/℃)、入力信号コード 02：±0.03%/℃ *大消費電力(VA)交流電源：100V ACのとき約2、200V ACのとき約3、264V ACのとき約3 特性直流信号を入力とするコンパクト形端子台構造の変換器、アナログ回路により直流信号を統一信号に変換、密着取付可能、電源表示LED搭載 供給電源24V DC(許容範囲 ±10%、リップル含有率 10%p-p以下) ゼロ調整範囲-2～2%(前面から調整可)(入力コード4W、5Wは -1～+1%) 耐電圧(V/min)入力・出力-電源-大地間：2000AC 材質(端子ねじ)鉄にクロメート処理(標準)または、ステンレス 使用周囲湿度(%RH)0～90(結露しないこと)
