日本Mutoh武藤编码器DE-04-E/DE-04-V/E
发布时间：2024-10-16

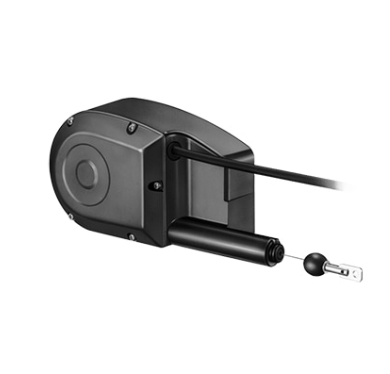

日本Mutoh武藤编码器DE-04-E/DE-04-V/E
特徴
ワイヤー式リニアエンコーダ。
形式名後の-C/-V/-Eは出力形式が異なります。
ワイヤーの引き出し量で機械装置の移動距離を計測。別売のデジタルカウンタや位置決めカウンタと接続し移動量のデジタル表示や位置決め制御が可能です。
取り付け位置も柔軟に設定が可能です。
製品仕様
| 機種名 | DE-04-C | DE-04-V | DE-04-E |
|---|---|---|---|
| ワイヤー有効長 | 4,000mm | ||
| 分解能（mm） | 0.1※ | ||
| 出力パルス数 | 5パルス/mm | ||
| ワイヤー径 | φ0.45mm | ||
| 耐久性（往復回数） | 50万回以上（0～2m以内） 20万回（2～4m） | ||
| 出力相 | A,B相 | ||
| 出力形態 | オープンコレクタ出力 | コンプリメンタリ出力 | ラインドライバ出力 |
| 電源 | DC4.5～26V （ラインドライバ出力は5V±5％） | ||
| 質量 | 880g | ||
| 接続ケーブル | 2m φ5.3（DIN8Pコネクタ付) （ラインドライバ出力は先端未処理） | ||
| 伝送距離 | 15m以下 （ラインドライバ出力は50m以下） | ||
