日本UNIPULSE尤尼帕斯压力传感器UNTCH-5KN
发布时间：2024-11-04
日本UNIPULSE尤尼帕斯压力传感器UNTCH-5KN
UNTCH
【荷重計測用】センターホール型ロードセル
| 製品概要 | 仕様 | カタログ / 説明書 / 外観図 / サポートツール / ソフトウェア |
製品概要
プレス・圧入用ロードセル
容量5 kN、10 kN、20 kN、50 kN、100 kN
特殊合金鋼製
圧入・カシメなどの荷重管理用として*適
仕様
| 型式 | UNTCH-5KN, UNTCH-10KN, UNTCH-20KN, UNTCH-50KN, UNTCH-100KN |
|---|---|
| 定格容量 | 5 kN, 10 kN, 20 kN, 50 kN, 100 kN |
| 定格出力 | 1 mV/V±1% |
| 許容過負荷 | 120% R.C. |
| ゼロバランス | ±5% R.O. |
| 非直線性 | 0.5%R.O. 以下 |
| ヒステリシス | 0.5% R.O. 以下 |
| 補償温度範囲 | －10 ～ ＋70℃ |
| 許容温度範囲 | －30 ～ ＋80℃ |
| 零点の温度影響 | 0.1% R.O./10℃ 以下 |
| 出力の温度影響 | 0.1% R.O./10℃ 以下 |
| 入力端子間抵抗 | 約 350 Ω |
| 出力端子間抵抗 | 約 350 Ω |
| 推奨印加電圧 | 10 V |
| *大印加電圧 | 20 V |
| 絶縁抵抗(DC 50 V) | 2000 MΩ 以上 |
| ケーブル | φ6 4芯シールドケーブル 3 m 先端柳線 |

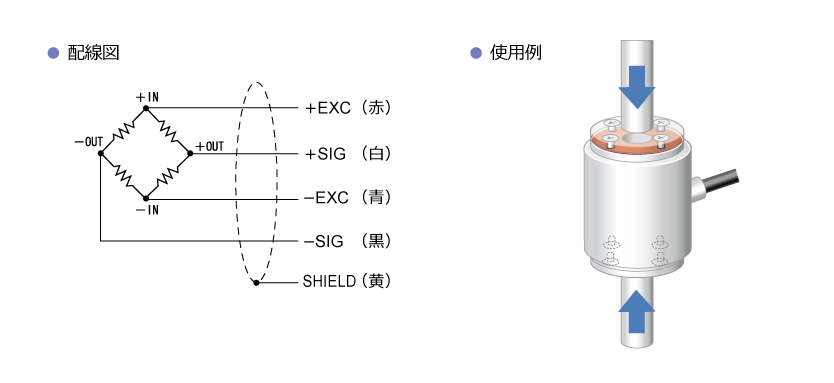

| ケーブル配線色 | ＋EXC：赤 ＋SIG：白 －EXC：青 －SIG：黒 SHIELD：黄 |
| ロードセル材質 | 特殊鋼 |
| 定格負荷でのたわみ | 5KN：0.025 mm 10KN：0.025 mm 20KN：0.045 mm 50KN：0.050 mm 100KN：0.065 mm |
| 固有振動数 | 5KN：13 kHz 10KN：7 kHz 20KN：11 kHz 50KN：14 kHz 100KN：20 kHz |
| 重量 | 5KN：300 g 10KN：930 g 20KN：1.0 kg 50KN：1.0 kg 100KN：1.0 kg |
| RoHS指令 | 2011/65/EU (EU)2015/863(UNTCH-50KNのみ対応) |

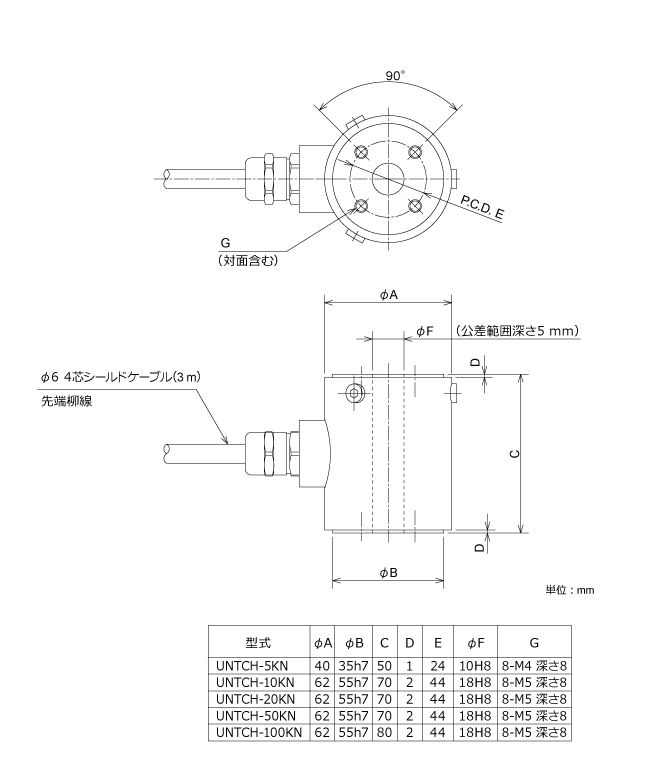

外形寸法
