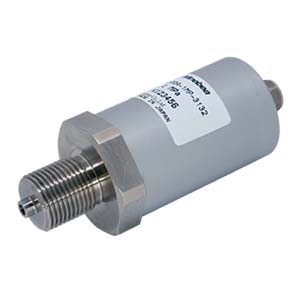

日本NMB称重传感器NS100A-30MP-3131

■ 精度は0.2%R.O.(非直線性、ヒステリシス、繰り返し性を含む) 高精度型0.1 %R.O.が可能
■ 負圧(連成圧)、絶対圧の測定が可能、負圧側を高精度で計測
■ 水素適合性に優れる。水素ガスによる透過/脆化が少ない
★ 用途
オートマチックトランスミッション試験装置、
エアコン試験装置、精密機械空圧稼動コントロール、
鉄道車両用各種テストベンチ、
HII A/Bに搭載中(NS800型)

スクロールできます

仕様名	仕様内容
定格容量	200 kPa～50MPa
許容過負荷	200 %R.C.
限界過負荷	300 %R.C.
精度	0.2 %R.O. (非直線性、ヒステリシス、繰り返し性を含む)
定格出力 (電流)	4 mA～20 mA (2線式、負荷抵抗 500 Ω 以下、24 V時)
定格出力 (電圧)	0 V～10 V (負荷抵抗 5 kΩ 以上)
応答周波数	1 kHz
センサー電源電圧	DC 24 V(18 V～28V)
消費電流	約 30 mA
絶縁抵抗	1 000 MΩ以上(DC 50 V)
温度補償範囲	－20 ℃～70 ℃
許容温度範囲	－30 ℃～80 ℃
零点の温度影響	0.2 %R.O./10 ℃
出力の温度影響	0.2 %LOAD/10 ℃
コネクター	R03-RB5F(レセプタクル)付
ケーブル	別売品：プラグ付きケーブル CAC-156-※　※M（非防水）
保護等級	IP44相当 (本体部のみ)
圧力導入口の材質	ステンレス合金
カバーの材質	アルミニウム合金(アルマイト処理)
受圧部の材質	単結晶サファイア他
取付ネジ	G3/8{PF}
締め付けトルク	20 N･m～40 N･m
特殊仕様	NS100A-A01：精度 0.1 %R.O. (定格容量 200kPa～30MPa)、 NS100A-S70 ：IP67相当防水・ゼロ点調整機能付、 NS100A-CE：CEマーク適合品 (電圧出力のみ)
