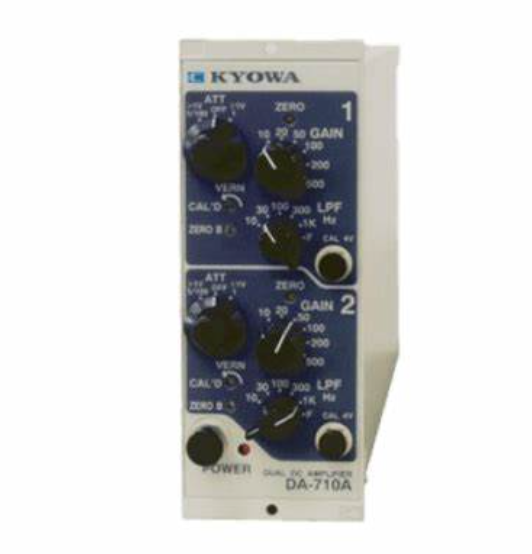

日本KYOWA共和直流增幅器DA-710A
仕様特長DA-710A●汎用型、2チャネル/ユニット2ch1ユニットに2チャネルの増幅器を組み込んだ高精度絶縁型低価格の直流型増幅器で、高入力インピーダンス、高利得精度、高安定など直流増幅器に要求される条件を備えています。各チャネル間は絶縁されていますので、1、2両チャネルの信号源が違っていても測定できます。また入出力間も絶縁されているため、安全性に優れ、ノイズの影響を大きく低減しています。同相許容入力電圧は±300VDC、入力切換スイッチを1/100に設定すると*大許容入力電圧は±110VDCまで入力できます。またローパスフィルタを装備していますので、不要な高周波成分を除去でき、SN比のよい測定ができます。用途としては一般的な微小電圧の測定、熱電対と組み合わせた温度測定、インピーダンス変換、各種記録器、データ処理器の前置増幅器など、広範囲に応用できます。●1ユニットに2チャネル実装●入出力間が絶縁されているので、安全性に優れ、ノイズの影響を受けにくい。●ローパスフィルタ付きなので、SN比のよい測定が可能●高精度●同相許容入力電圧±300V 測定*大入力電圧±110V●電圧校正機能付●低価格チャネル数 2入力形式 差動入力、入出力間およびチャネル間アイソレーションアイソレーション方式 光絶縁方式入力インピーダンス 10MΩ+10MΩ以上(ATT×1、OFF)1MΩ+1MΩ以上(ATT×1/100)利 得 10、20、50、100、200、500の×1、×1/100、OFFの13段および1~2.5以上連続可変利得精度 ±0.1%FS(ATT×1)±0.3%FS(ATT×1/100)安定度 零点 ±5μVrti/℃以内(入力ショート、利得500)利得 ±0.02%/℃以内非直線性 ±0.05%FS以内応答周波数 DC~10kHz(+1、-3dB)出力 OUT A ±10V(負荷抵抗10kΩ以上)出力 OUT B ±10V(負荷抵抗10kΩ以上)出力インピーダンス 1Ω以下同相電圧除去比 120dB以上(DC~60Hz)(CMRR) (1kΩ平衡入力、利得500、ATT×1)同相許容電圧(CMV)±300VDCまたはACピーク絶縁抵抗1000MΩ以上*大許容入力電圧 ±2VDCまたはACピーク(ATT 1)±110VDCまたはACピーク(ATT 1/100)零点調整範囲(出力)±5V(OUTA,B連動);±1V(OUTB単独)ノイズ 10μVp-p(RTI)+6mVp-p(RTO)(入力ショート、利得500、ATT×1)校正電圧(出力) 4V±0.2%以内セットリングタイム 100μs以下 出力±0.1%以内過負荷回復時間 100μs以下 出力±0.1%以内チャネル間クロストーク 10μVp-p(RTI)+6mVp-p(RTO)以下同相クロストーク除去比 10μVp-p(RTI)+6mVp-p(RTO)以下ローパスフィルタ 2次バタワース 10、30、100、300、1kHzおよびFの6段カットオフ点で-3±1dB以内減衰特性は-12dB/oct使用温湿度範囲 -10~50℃、20~80%RH(結露しないこと)保存温湿度範囲 -20~70℃、5~95%RH(結露しないこと)耐電圧 【ch1入力各端子】と【出力,ケース、AC電源間】 AC1kV 1分間【ch2入力各端子】と【出力,ケース、AC電源間】 AC1kV 1分間【AC電源】と【出力,ケース】 AC1kV 1分間【ch1入力】と【ch2入力間】 AC1kV 1分間電源消費電力 AC100V±10%(50Hz,60Hz)、4.5VA外形寸法、質量 49(W)×128.5(H)×262.5(D)mm 突起部含まず約1.0kg3-18アンプ固定台 FA-1B(P.3-28参照)、収納ケース YB-A(P.3-27参照)別 売 品AC電源ケーブルP-16(変換アダプタCM-23付)、入力ケーブルU-108、出力ケーブルU-63、時計ドライバ、CD-R(取扱説明書)
