日本TSUBAKI椿本链条张紧器CT-ETS40/CT-ETS50
发布时间：2024-11-18
日本TSUBAKI椿本链条张紧器CT-ETS40/CT-ETS50
日本TSUBAKI椿本链条张紧器CT-ETS40/CT-ETS50

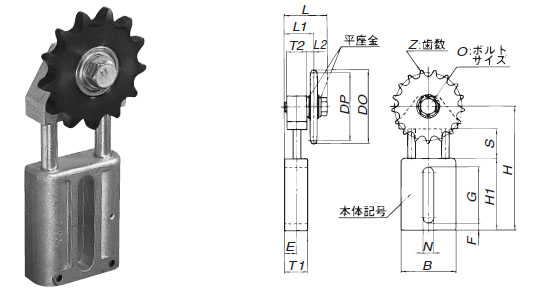

2. ETS形 直動式 アイドラスプロケット付
[クリックで拡大]
| 形番 | 本体記号 | 適用 チェーン | ストローク S mm | 寸法 mm | 押付力 kN { kgf } | 概略 質量 kg | 納期 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | H1 | F | G | B | N | T1 | T2 | E | L | L1 | L2 | |||||||
| CT-ETS40 | TO-1 | RS40-1 | 30 | 129 | 74 | 7 | 58 | 56.2 | 11 | 23 | 20 | 12.5 | 42 | 29 | 6.5 | 0.10 {10} ～ 0.25 {25} | 0.6 | 在庫品 |
| CT-ETS50 | RS50-1 | 0.69 | 在庫品 | |||||||||||||||
| CT-ETS60 | TO-2 | RS60-1 | 38 | 163 | 87 | 9 | 70 | 70.5 | 12.5 | 28 | 25 | 15 | 52 | 36 | 8.5 | 0.15 {15} ～ 0.39 {40} | 1.15 | 在庫品 |
| CT-ETS80 | RS80-1 | 57 | 38.5 | 11 | 1.37 | 在庫品 | ||||||||||||
| 形番 | スプロケット 歯数：Z | DP mm | DO mm | スプロケット取付けボルト | 平座金 | |||
|---|---|---|---|---|---|---|---|---|
| サイズ：O | 長さ mm | 強度区分 | 呼び | 数量 | ||||
| CT-ETS40 | 17 | 69.12 | 76 | M10 | 35 | 10.9 | 10 | 2 |
| CT-ETS50 | 15 | 76.35 | 84 | |||||
| CT-ETS60 | 13 | 79.6 | 89 | M12 | 45 | 10.9 | 12 | 2 |
| CT-ETS80 | 11 | 90.16 | 102 | 4 | ||||
