日本TSUBAKI椿本链条张紧器CT-TA40/CT-TA50
发布时间：2024-11-18
日本TSUBAKI椿本链条张紧器CT-TA40/CT-TA50
日本TSUBAKI椿本链条张紧器CT-TA40/CT-TA50

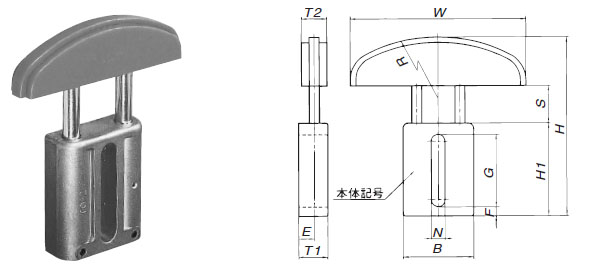

3. TA形 直動式 プラスチックシュー付
[クリックで拡大]
| 形番 | 本体記号 | 適用 チェーン | ストローク S mm | 寸法 mm | 押付力 kN { kgf } | 概略 質量 kg | DXF図形 3DCADデータ | 納期 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | H1 | F | G | B | N | T1 | E | W | R | T2 | |||||||||
| CT-TA40 | TO-1 | RS40-1 RS08B-1 | 30 | 143 | 74 | 7 | 58 | 56.2 | 11 | 23 | 12.5 | 140 | 120 | 20 | 0.10 {10} ～ 0.25 {25} | 0.39 | DXF・3DCAD | 在庫品 | |
| CT-TA50 | TO-2 | RS50-1 RS10B-1 | 38 | 164 | 87 | 9 | 70 | 70.5 | 12.5 | 28 | 15 | 140 | 140 | 22 | 0.15 {15} ～ 0.39 {40} | 0.65 | DXF・3DCAD | 在庫品 | |
| CT-TA60 | RS60-1 RS12B-1 | DXF・3DCAD | 在庫品 | ||||||||||||||||
| CT-TA80 | TO-3 | RS80-1 RS16B-1 | 44 | 187 | 104 | 9 | 86 | 82 | 14.5 | 33 | 17.5 | 140 | 160 | 25 | 0.29 {30} ～ 0.59 {60} | 0.99 | DXF・3DCAD | ||
