日本M-SYSTEM爱模电动执行器PRP-00A-L3
发布时间：2024-11-21
日本M-SYSTEM爱模电动执行器PRP-00A-L3

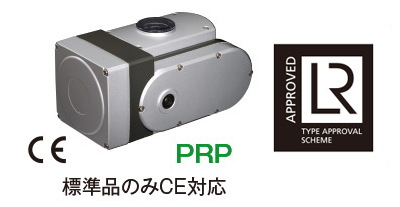

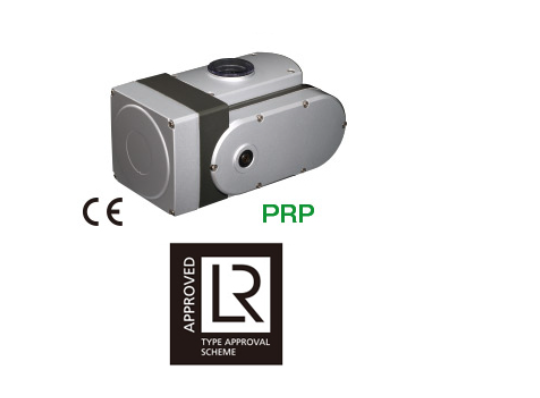

サーボトップ® 2 ロータリモーションタイプ
（回転駆動形）PRP
【特長】
ステッピングモータを採用し長寿命・高精度を実現しました。
保護等級はIP66です。
省エネに貢献する「スペースヒータ機能」。
振動試験19.6m/s2（2G）に合格。
ロイド船級認定品（カテゴリ3）も選択できます。
【用途】
紙パルプ工場の各プロセスライン
空調設備
セメント工場の燃焼排ガスライン
船舶のエンジン冷却ライン
自家発電設備
ロータリモーションタイプ 比較一覧
 |  | ||
| 形式 | PRP-0 | PRP-1 | EAR70 |
| 回転角度 | 90° | 90°（正逆回転） | |
| *大トルク | 100N･m | 200N･m | 70N･m |
| 開閉時間 （90°） | 12秒（PRP-01） 24秒（PRP-03） 8.5～125秒（PRP-00） | 16秒（PRP-11） 24秒（PRP-13） 16～125秒（PRP-10） | 21秒（周波数50Hz） 18秒（周波数60Hz） |
| 全閉・全開 位置調整範囲 | 0～25％（全閉）、 75～100％（全開）、 操作スイッチにて設定 ただし*小動作角は45°以上 | — | |
| 入力信号 | 4～20mA DC または 1～5V DC | 4〜20ｍA DC または 1〜5V DC | |
| 供給電源 | 100～120V AC（CE対象外）、200～240V AC | 100V AC±10%、200V AC±10% | |
| 保護等級 | IP66（標準品） | IP66 | |
| 配線口（入線口） | 2ーG1/2 | 2ーG1/2（BOX左右側面にあり） 2ーG3/4（BOX左右側面にあり） | |
| 駆動モータ | ステッピングモータ | ACリバーシブルモータ | |
| 手動操作機能 | あり | ||
| 開度出力 | 4～20mA DC | — | |
| 使用温度範囲 | －20～＋55℃（標準品）、 5～70℃（ロイド船級認定品） | －10～＋60℃ | |
| 振動試験条件 ・加速度 | 19.6m/s2（2G）（標準品）、 0.7G（6.9m/s2）（ロイド船級認定品） | 19.6m/s2（2G） | |
| 質量 | 約10.8kg 約12.1kg（停電緊急作動機能付） | 約4.7kg | |
| 分解能 | 1/200（不感帯幅設定値0.5％時）、 1/1000（不感帯幅設定値0.1％時） | 1/200 | |
| その他 | ロイド船級認定品もご用意。 詳しくは専用仕様書をご覧ください。 | — | |
・仕様により加算価格があります。詳しくは仕様書をご覧ください。
