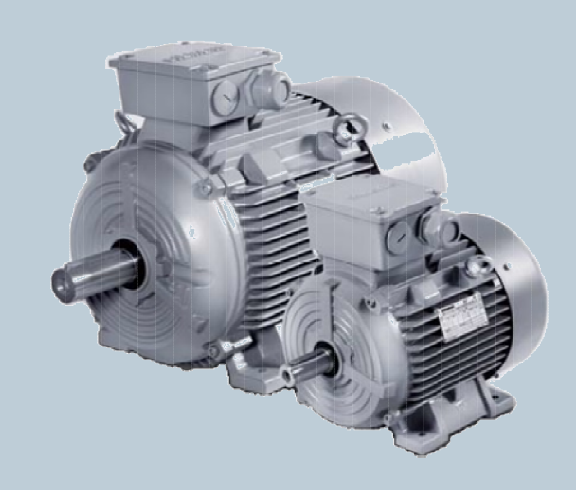

西门子三相电机1LE0003-2AA43-3AA4/30KW卧式

1 摘要SIMOTICS GP 1LE0 系列电动机是铸铁机壳通用型全封闭自扇冷却式三相异步电动机，其防护等级为 IP55，该系列电动机设计生产符合 ISO、IEC、GB 等相关标准的要求。1LE0 系列电动机适用于连续工作制（S1）、恒转速或一定速度范围内的变频调速应用。1LE0001 系列电机为高效电机，满足 GB18613-2012 标准能效等级 3 级和 IEC60034-30 标准 IE2 能效等级。1LE0003 系列电机为超高效电机，满足 GB18613-2012 标准能效等级 2 级和IEC 60034-30 标准 IE3 能效等级。

2 选型步骤2.1 负载特性根据电机应用场合所对应的负载特性，选择电机需要的冷却方式。平方转矩负载在各种风机、水泵、油泵中，随着叶轮的转动，空气或液体在一定的速度范围内所产生的阻力大致与转速 n 的二次方成正比。随着转速的减小，转矩按转速的二次方减小，即 2TL = kTn 。随着转速的降低，平方转矩负载所需的转矩以平方的比例减小，所以低频时的负载电流很小，电动机也不会发生过热现象。恒转矩负载恒转矩负载的静负载转矩在任何转速下总保持恒定或基本恒定，如：Ø 传送带、搅拌机、挤压机等摩擦类负载Ø 起重机、提升机等重力负载。Ø 空气压缩机、罗茨鼓风机、球磨机、注塑机、往复式注塞泵等。1LE0 电动机负载特性曲线1LE0 电动机机带特定的负载时能够使用变频器驱动，其特定的负载扭矩如以下图所示：图 2-1 1LE0 电动机机负载特性曲线Ø 当负载转矩在允许的转矩范围内时，电动机可以使用自扇冷却；Ø 当负载转矩超过所允许的转矩时，电动机需要使用强迫冷却,。用户可通过选件 F70 选配独立驱动风扇实现；独立驱动风扇的参数见样本第 9 页说明。Ø 变频运行当频率超过 60 Hz 时，需要按照特定的限值进行动平衡.
