日本富士精密自动防松螺母FUN07SC (M35X1.5)/FUN00SC
日本富士精密自动防松螺母FUN07SC (M35X1.5)/FUN00SC
特長
再使用性 再使用可能
簡単締結 任意の位置で微調整が可能で、トルク管理も容易
省力簡略化 歯付き座金・シャフトのキー溝加工が不要
バランス性 シャフト・ベアリングの回転バランスが向上
軽量化 従来より肉厚のうすい中空シャフトが使用可能
コスト削減 従来必要であった加工や部品・技術が不要となりトータルコストダウンを実現
M10～M100までの専用工具をご用意
一般名称
ベアリングナット 軸受けナット アダプターナット 溝付き丸ナット
構造と作用

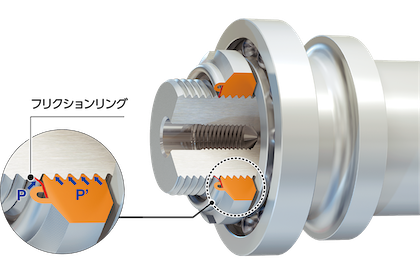

"FINE U-NUT"をシャフトにねじ込んでいくと、フリクションリングがシャフ卜ねじ山に接します。さらに締付けていくと、ねじ山に沿ってフリクションリングがたわみ始め、シャフトねじ面を押さえ込みます。
フリクションリングの弾性により生じる力Pと、それに伴いおねじフランク面を押す力P'によりプリベリングトルク(摩擦トルク)が発生し、ゆるみ止め機能を発揮します。
FINE U-NUTと従来品の比較
FINE U-NUT

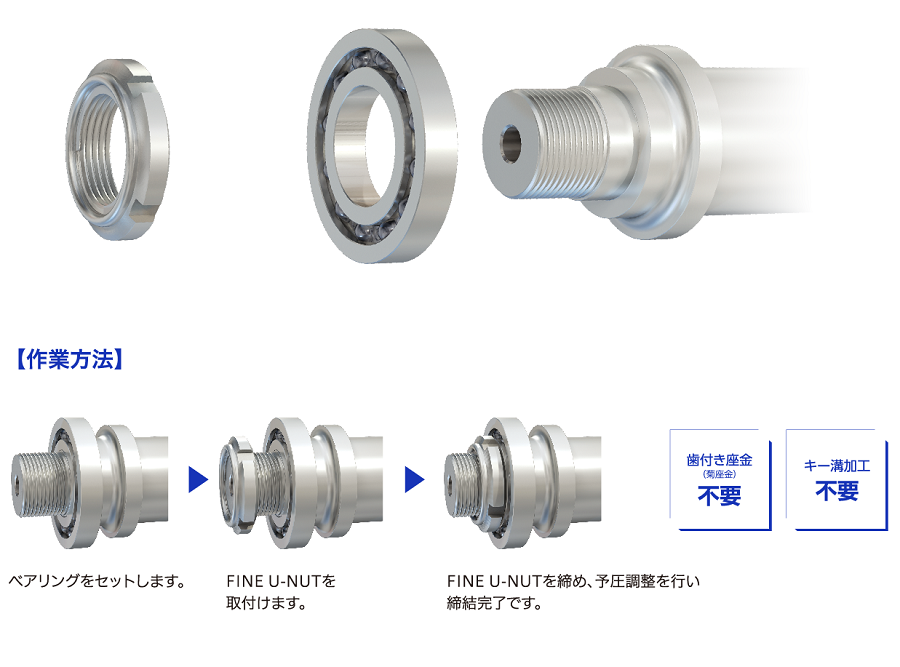

基本部品は3点です。
差し込むだけで締結します。

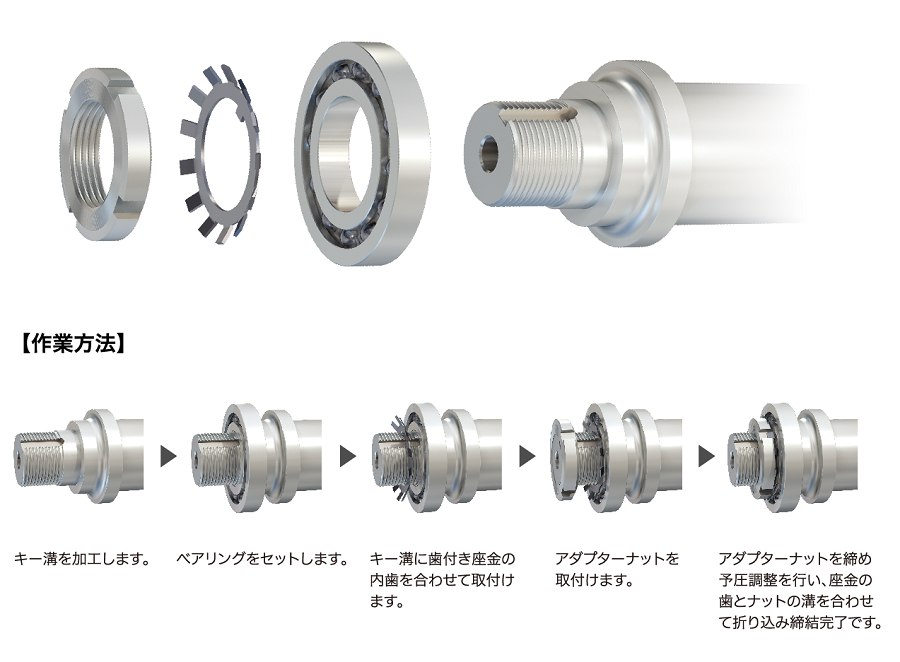

従来品
基本部品は4点です。
歯付き座金とキー溝加工が必要です。
基本情報
ねじ精度:JIS6H(2級) 単位:mm ※ご注文は品番でご指示ください。スペック
鋼製フリクションリング 270°リング ねじ精度 JIS6H (JIS2級)
端面の直角度(*大)0.05 (M8～M50)
端面の直角度(*大)0.07 (M55～M120)
端面の直角度(*大)0.10 (M125～M150)サイズ M 8～M100 (SSシリーズ)
M10～M150(SCシリーズ)
M10～M100(SUSシリーズ)
※ピッチ:細目ねじ形状 溝付き丸ナット ※その他特殊形状 材質 SS400又は相当品、S45C(調質)、SUS304又は相当品 寸法表

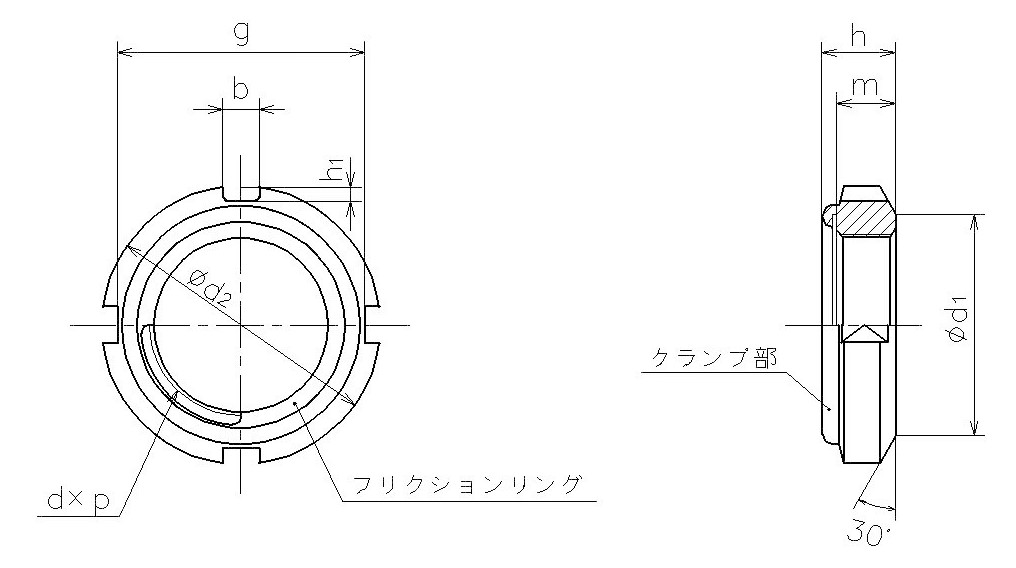

寸法表 FINE U-NUT
品番 ねじの呼び
(d×p)座面径
(φd1)外径
(φd2)全高
(h)ねじ高さ
(m)
約溝幅
(b)溝深さ
(h1)
約
溝対辺
(g)端面の
直角度
(*大)おねじの
余長
ℓmin単重
(g)
約SC
シリーズ
(S45C調質)SS
シリーズ
(SS400)SUS
シリーズ
(SUS304)― FUNM8SS ― M 8×0.75 12.0 0
-0.516 0
-0.55.3 ±0.3 4.3 3 ±0.2 1.5 13.0 0
-0.50.05 5.8 4.1 FUN00SC FUN00SS FUN00SUS M10×0.75 13.5 18 5.2 4.0 3 1.8 14.4 5.5 4.5 FUN01SC FUN01SS FUN01SUS M12×1 17.0 22 5.4 4.0 3 1.8 18.4 6.0 8.0 FUN02SC FUN02SS FUN02SUS M15×1 21.0 25 6.5 ±0.5 5.0 4 1.8 21.4 7.0 12.0 FUN03SC FUN03SS FUN03SUS M17×1 24.0 28 6.4 5.0 4 1.9 24.2 7.0 13.0 FUN04SC FUN04SS FUN04SUS M20×1 26.0 32 7.7 6.0 4 1.8 28.4 8.0 23.0 FUN05SC FUN05SS FUN05SUS M25×1.5 32.0 38 9.1 7.0 5 2.0 34.0 10.0 36.0 FUN06SC FUN06SS FUN06SUS M30×1.5 38.0 45 9.1 ±0.8 7.0 5 2.0 41.0 10.0 45.0 FUN07SC FUN07SS FUN07SUS M35×1.5 44.0 52 10.2 8.0 5 2.0 48.0 11.0 70.0 FUN08SC FUN08SS FUN08SUS M40×1.5 50.0 58 11.2 9.0 6 2.5 53.0 12.0 95.0 FUN09SC FUN09SS FUN09SUS M45×1.5 56.0 65 12.5 ±1.0 10.0 6 2.5 60.0 13.0 130.0 FUN10SC FUN10SS FUN10SUS M50×1.5 61.0 70 13.5 11.0 6 2.5 65.0 14.0 160.0 FUN11SC FUN11SS FUN11SUS M55×2 67.0 75 13.5 11.0 7 3.0 69.0 0.07 15.0 185.0 FUN12SC FUN12SS FUN12SUS M60×2 73.0 80 13.5 11.0 7 3.0 74.0 15.0 190.0 FUN13SC FUN13SS FUN13SUS M65×2 79.0 85 15.0 ±1.5 12.0 7 3.0 79.0 16.0 235.0 FUN14SC FUN14SS FUN14SUS M70×2 85.0 92 15.0 12.0 8 3.5 85.0 16.0 265.0 FUN15SC FUN15SS FUN15SUS M75×2 90.0 98 15.8 13.0 8 3.5 91.0 17.0 320.0 FUN16SC FUN16SS FUN16SUS M80×2 95.0 105 18.6 15.0 8 3.5 98.0 19.0 430.0 FUN17SC FUN17SS FUN17SUS M85×2 102.0 0
-0.75110 19.2 16.0 8 ±0.3 3.5 103.0 20.0 495.0 FUN18SC FUN18SS FUN18SUS M90×2 108.0 120 20.3 16.0 10 4.0 112.0 20.0 630.0 FUN19SC FUN19SS FUN19SUS M95×2 113.0 125 21.3 17.0 10 4.0 117.0 21.0 725.0 FUN20SC FUN20SS FUN20SUS M100×2 120.0 130 22.3 18 10 4.0 122.0 22.0 770.0 FUN21SC ― ― M105×2 126.0 140 22.3 18.0 12 5.0 130.0 22.0 904.0 FUN22SC ― ― M110×2 133.0 145 23.3 19.0 12 5.0 135.0 23.0 954.0 FUN23SC ― ― M115×2 137.0 150 23.3 19.0 12 5.0 140.0 23.0 1,030.0 FUN24SC ― ― M120×2 138.0 155 24.3 20.0 12 5.0 145.0 24.0 1,080.0 FUN25SC ― ― M125×2 148.0 160 25.4 21.0 12 5.0 150.0 0.1 25.0 1,170.0 FUN26SC ― ― M130×2 149.0 165 25.4 ±2.0 21.0 12 5.0 155.0 25.0 1,250.0 FUN27SC ― ― M135×2 160.0 175 26.6 22.0 14 6.0 163.0 26.0 1,586.0 FUN28SC ― ― M140×2 160.0 180 26.6 22.0 14 6.0 168.0 26.0 1,748.0 FUN29SC ― ― M145×2 171.0 190 28.6 24.0 14 6.0 178.0 28.0 2,000.0 FUN30SC ― ― M150×2 171.0 195 28.3 24.0 14 6.0 183.0 28.0 2,050.0
※左ねじ、特殊形状、表面処理についてはお問い合わせください。
※材質は相当品も含みます。
※改良のため寸法変更する場合があります。
※ℓmin=m+3.5p
