日本淀川压力表PAGT-60X10M PT1/4 IAG-PT1/4-60X10MPA
日本淀川压力表PAGT-60X10M PT1/4 IAG-PT1/4-60X10MPA
超耐振型グリセリン圧力計
»
»
超耐振型グリセリン圧力計
概要
超耐振型グリセリン圧力計は、従来にない画期的な構造（実用新案特許）とグリセリン封入液が見事に組み合わさった、他に類を見ない、耐久性・耐振性に優れた、高性能・低価格の圧力計です。
流体脈動、機械的振動の多い所でも、直接取り付けてご使用頂けます。
驚異の耐久力！
スパイラルブルドン管：ＰＡＴ
Ｗ設定針で安全管理！
（オプション：ＳＢ）
低価格に挑戦！
PAGT（プラスチックケース）

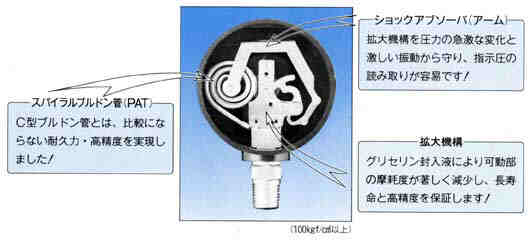

構造
特徴
長寿命：耐久力はＣ型ブルドン管の約１０倍（当社比）！
超耐振：グリセリン液とショックアブソーバー及び拡大機構により、従来にない、優れた耐振性を実現！
高精度：グリセリン液の粘性抵抗とショックアブソーバー効果、更に、スパイラルブルドン管の採用により、ずば抜けた高精度を維持するとともに、指示圧の読み取りが非常に簡単です！
低価格：メーカー直売を原則としていますので、どこよりも安い！
型式
Ａ型（100φ）
Ｂ型（100φ）
Ｄ型（100φ）
標準仕様表
大きさ： ３９（４０）φ、５０φ、６０φ、７５φ、１００φ
充填液： グリセリン液（濃度８５％または１００％の２種類）
精度： ±１．６％Ｆ.Ｓ
○：標準品
| 目盛り板寸法 (1) | 39φ | 50φ | 60φ | 75φ | 100φ | |||||||
| 形状 | Ｄ | A | A | B | D | A | B | D | A | B | D | |
| 株形状 | U | T | T | T | U | U | U | U | U | U | U | |
| ねじ 形状 (2) | PT (R) | 1/8,1/4 | 1/8,1/4 | 1/4,3/8 | ||||||||
| PF (G) | 1/4 | 1/8, 1/4 | 1/4, 3/8 | 3/8, 1/2 | ||||||||
| 圧力 範囲 (MPa) | 0～ 25 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 0～ 40 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 0～ 100 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
| 0～ 160 | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
| 0～ 300 | ○ | ○ | ○ | |||||||||
| ケース 材質 (3) | プラス チック | ③ | ||||||||||
| 鉄 | ⑦ | ⑬ | ⑰ | |||||||||
| ステン レス | ② | ⑧ | ⑳ | |||||||||
| アルミ ニウム | ⑫ | ⑭ | ⑮ | ⑱ | ||||||||
製作種類(MPa): 0(真空), 0.1, 0.25, 0.6, 1.0, 1.6, 2.5, 4.0, 6.0, 10, 16, 25, 40, 60, 100, 160, 250, 300 (39φは1MPa以上から製作可能です)。
グリセリン液とショックアブソーバー及び拡大機構により、従来にない、優れた耐振性を実現！
準標準品として、自在ネジも用意しております。
ケース材質によって価格が異なりますので、ご使用状況などに合わせてお選び下さい。

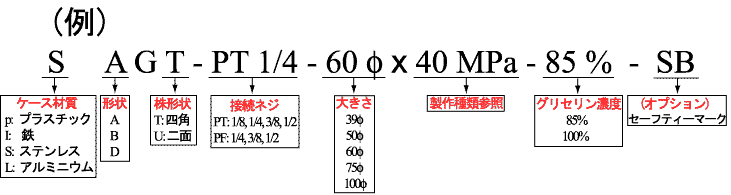

発注方法
名称： グリセリン封入圧力計
外形寸法図ご所望の方は、からご連絡ください。
