日本PISCO真空泵VQPC-22-D24-NW-C200
发布时间：2025-01-17
日本PISCO真空泵VQPC-22-D24-NW-C200
日本PISCO真空泵VQPC-22-D24-NW-C200
真空ポンプ対応ユニット
真空ポンプ対応ユニットVQP
RoHS2対応
大流量の制御に*適な31.5mm幅真空ポンプ対応ユニット。

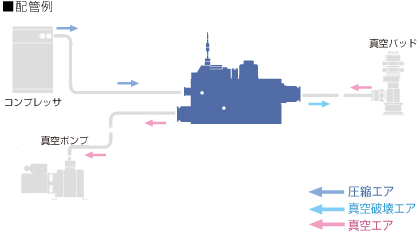

オプション
特長
大流量の制御に*適。
大流量の制御に*適な31.5mm幅真空ポンプ対応ユニット。
真空供給用バルブタイプはノーマルクローズとノーマルオープンを用意。
圧力センサには、見やすい2画面デジタル表示圧力センサを用意。
出力により2色で表示。主電源：圧力数値（赤色・緑色）、サブ画面：設定値（橙色）。
電源のマイナス側が共通の基準電位として使われる場合に、 マイナスコモン仕様の選択が可能に。
二次電池製造工程向けの「-S3仕様」も用意。
※）「-S3仕様」カテゴリー1に対応。「-S3仕様」の詳細はこちら。
仕様
基本仕様
| 使用流体 | 空気（JIS B 8392-1：「等級1.2.1～2.4.3」準拠）、真空 |
|---|---|
| 使用圧力範囲 | 0.3～0.7MPa |
| 使用真空圧力 | -100～0kPa |
| 使用温度範囲 | 5～50℃（但し、凍結なきこと） |
| 使用湿度範囲 | 35～85%RH（但し、結露なきこと） |
| 耐振動性／耐衝撃性 | 50m/s2以下／ 150m/s2以下 |
| 保護構造 | IP40相当 |
| 給 油 | 不要 |
| 耐圧性(エア供給回路) | 1.05MPa |
| 耐圧性(真空回路) | 0.2MPa |
※）耐圧性は、単に「製品が破損しない圧力」を表現するものであり、製品が正常に使用できる圧力とは異なります。
電磁弁仕様(DC24V)
| 定格電圧 | DC24V ±10% |
|---|---|
| 消費電力 | 0.55W(LED付) |
| サージ保護回路 | 有り(バリスタ) |
| 動作表示灯 | 通電時、赤色LED点灯 |
| 手動操作 | プッシュ&ロック式 |
電磁弁仕様(AC100V)
| 定格電圧 | AC100V ±10% |
|---|---|
| 消費電力 | 1.0VA(LED付) |
| サージ保護回路 | 有り(ブリッジダイオード) |
| 動作表示灯 | 通電時、赤色LED点灯 |
| 手動操作 | プッシュ&ロック式 |
真空供給用主弁仕様(ノーマルクローズ)
| 作動方式 | パイロットバルブによる間接作動 |
|---|---|
| 応答時間(OFF→ON)(DC24V仕様) | 10msec[15msec] |
| 応答時間(OFF→ON)(AC100V仕様) | 10msec[15msec] |
※）応答時間は、0.5MPa・定格電圧（100%）供給時の値です。
真空供給用主弁仕様(ノーマルオープン)
| 作動方式 | パイロットバルブによる間接作動 |
|---|---|
| 応答時間(ON→OFF)(DC24V仕様) | 15msec[20msec] |
| 応答時間(ON→OFF)(AC100V仕様) | 21msec[26msec] |
※）応答時間は、0.5MPa・定格電圧（100%）供給時の値です。
真空破壊用主弁仕様
| 作動方式 | パイロットバルブによる間接作動 |
|---|---|
| 弁機能 | ノーマルクローズ |
| 応答時間(OFF→ON)(DC24V仕様) | 10msec[12msec] |
| 応答時間(OFF→ON)(AC100V仕様) | 10msec[12msec] |
| 応答時間(ON→OFF)(DC24V仕様) | 10msec[10msec] |
| 応答時間(ON→OFF)(DC24V仕様) | 16msec[16msec] |
※）応答時間は、0.5MPa・定格電圧（100%）供給時の値です。
真空フィルタ仕様
| エレメント材質 | PVF(ポリビニールホルマール) |
|---|---|
| 濾過度※ | 5μm (捕集効率：95%) |
| エレメント表面積 | 1,507mm2 |
※）当社測定条件によります。
真空破壊機能
| 破壊エア流量 | 0～50L/min[ANR] (0.5MPa供給時) |
|---|
※）真空破壊エア流量は、真空側配管の径や長さ（配管抵抗など）により変わります。
圧力センサ仕様
| 定格圧力範囲 | -100kPa～100kPa |
|---|---|
| 耐圧 | 50kPa |
| 適用流体 | 空気、非腐蝕性／不燃ガス |
| 供給電源 | DC12V～24V (リップル±10%以下) |
| 消費電流 | 40mA以下 (無負荷時) |
| スイッチ出力・出力方式 | NPNオープンコレクタ出力(VUS-33R-N2)、PNPオープンコレクタ出力(VUS-33R-P2) |
| スイッチ出力・出力点数 | 2点出力 (SW1, SW2) |
| スイッチ出力・*大負荷電流 | 125mA |
| スイッチ出力・*大供給電圧 | DC30V (VUS-33R-N2)、DC24V(VUS-33R-P2) |
| スイッチ出力・内部電圧降下 | 1.5V以下 |
| 繰返し性 | ±0.2%F.S. ±1digit以下 |
| 応差 | ワンポイント設定モード・ヒステリシスモード・ウインドコンパレータモード：調整可能 |
| 応答時間 | 50ms, 250ms, 500ms, 1000ms, 2000ms, 3000msから選択 |
| 出力短絡保護 | 有 |
| デジタル表示 | メインディスプレイ：3色（赤・緑・橙）表示、表示回数：1回／秒、2回／秒、5回／秒から選択可能 |
| 表示精度 | ±2%F.S. ±1digit以下 (周囲温度：25±3°C時) |
| 動作表示灯 | 橙色 (1 & 2表示灯) OUT1 OUT2 |
| 保護構造 | IP40 |
| 周囲温度範囲 | 動作時：0～50°C、保存時：-10～60°C (結露と凍結なきこと) |
| 周囲湿度範囲 | 動作時及び保存時：35～85%RH (結露なきこと) |
| 耐電圧 | AC1000V 1分間(リード線とケース間) |
| 絶縁抵抗 | 50MΩ以下 (DC500V) (リード線とケース間) |
| 耐振動 | 複振幅1.5mm或いは100m/s2、1分間10Hz ～ 55Hz ～ 10Hz、X、Y、Z各方向2時間 |
| 耐衝撃 | 100m/s2 X、Y、Z各方向3回 |
| 温度特性 | ±2%F.S.以下 (at Ta=25°C、範囲0～+50°C) |
| ケーブル仕様 | 耐油ケーブル (0.15mm2) |
適用サイズ
真空ポートチューブサイズ
| ミリサイズ(mm) | φ10, φ12, φ16 |
|---|
エア供給ポートチューブサイズ
| ミリサイズ(mm) | φ6 |
|---|
排気ポートチューブサイズ
| ミリサイズ(mm) | φ6 |
|---|
真空供給ポートチューブサイズ
| ミリサイズ(mm) | φ10, φ12, φ16 |
|---|
