日本ANLET安耐特真空泵CT3-60U/CT3-100U/CT3-200U
发布时间：2025-01-18
日本ANLET安耐特真空泵CT3-60U/CT3-100U/CT3-200U
日本ANLET安耐特真空泵CT3-60U/CT3-100U/CT3-200U
3段式CT3
配管内蔵式。アフタークーラ・ドレンポット付き。
エンドレス方式で省エネ・低騒音。特許取得済。
主な用途
脱気・脱水。洗浄機用真空乾燥。シリコン引上炉。
仕様
| CT3-60U | CT3-100U | CT3-200U | CT3-350U | CT3-700 | CT3-1000 | ||
|---|---|---|---|---|---|---|---|
| 吸込口径 (A) | 40 | 40 | 50 | 65 | 80 | 100 | |
| 吐出口径 (A) | 25 | 32 | 40 | 50 | 65 | 65 | |
| 設計排気速度 (m3/min) | 1.26 | 2.08 | 3.82 | 5.13 | 6.41 | 11.3 | 16.1 |
| モーター出力 (kW) | 2.2 | 3.7 | 5.5 | 7.5 | 11 | 15 | 22 |
| 回転速度 (min-1) | 1800 | 2300 | 2000 | 1600 | 2000 | 1700 | 1700 |
| 冷却水量 (L/min) | 7 | 7 | 10 | 12 | 15 | 20 | |
| 騒音 dB(A) 4kPa{30Torr}at 1m | 72 | 74 | 77 | 80 | 82 | 85 | 86 |
特性曲線
寸法図

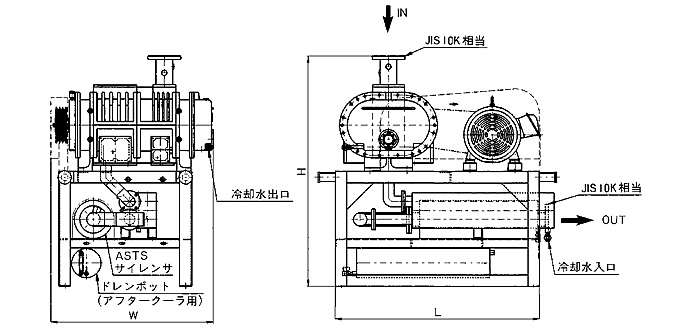

図番1

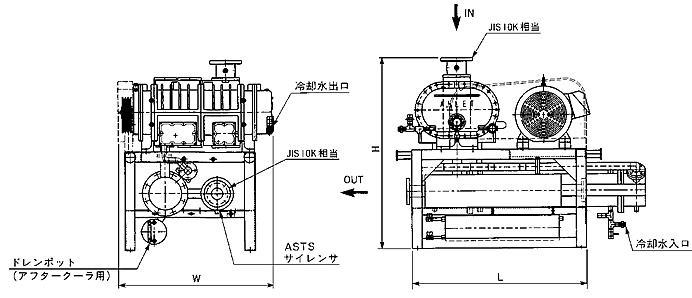

図番2
図番3
標準付属品
ベース、ベルトカバー、Vプーリ、Vベルト、排気サイレンサ(ASTS)、アフタークーラ、冷却水配管、
アフタークーラ用ドレンポット、基礎ボルト
単位：mm
| 型式 | L | W | H | 質量 (kg) | 図番 |
|---|---|---|---|---|---|
| CT3-60U | 686 | 610 | 1100 | 170 | 1 |
| CT3-100U | 733 | 660 | 1100 | 190 | 1 |
| CT3-200U | 796 | 700 | 1250 | 270 | 1 |
| CT3-350U | 1060 | 900 | 1400 | 470 | 1 |
| CT3-700 | 1150 | 915 | 1300 | 1120 | 2 |
| CT3-1000 | 1150 | 1025 | 1255 | 1460 | 3 |
※質量は標準付属品付きの概略値です。
