日本欧姆龙OMRON智能相机FQ2-D30/FQ2-S30-13
发布时间：2025-01-22

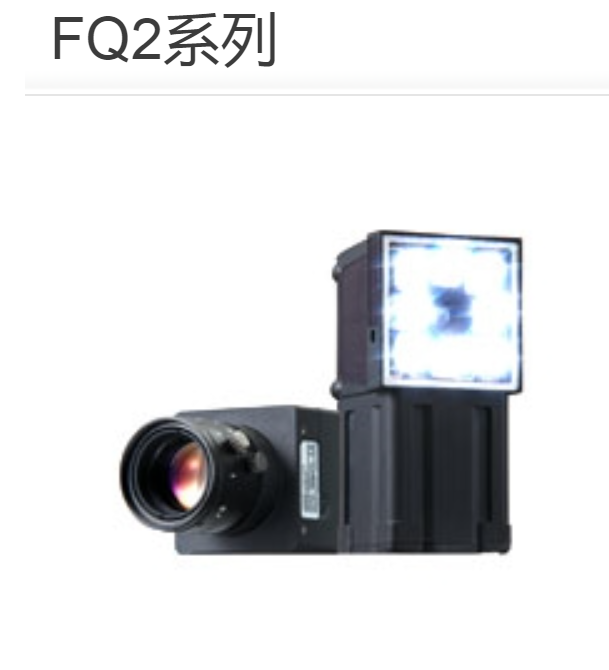

日本欧姆龙OMRON智能相机FQ2-D30/FQ2-S30-13
日本欧姆龙OMRON智能相机FQ2-D30/FQ2-S30-13
日本欧姆龙OMRON智能相机FQ2-S35-13/FQ2-S35-13M
检测能力强、相机种类丰富、通信接口多样。 全部完成进化，演绎出小巧的超级相机.将高端图像传感器所拥有的畅销功能凝聚而 成“无需控制器的图像传感器”。
传感器 ［检测机型 FQ2-S1/S2/S3系列］
| 项目 | 单功能机型 | 标准机型 | 高分辨率机型 | ||||
|---|---|---|---|---|---|---|---|
| 型号 | NPN型 | FQ2-S10□□□□ | FQ2-S20□□□□ | FQ2-S30□□□□-08 | FQ2-S30□□□□-08M | FQ2-S30-13 | FQ2-S30-13M |
| PNP型 | FQ2-S15□□□□ | FQ2-S25□□□□ | FQ2-S35□□□□-08 | FQ2-S35□□□□-08M | FQ2-S35-13 | FQ2-S35-13M | |
| 视野 | 请参阅种类/标准价格(p.19)。(视野的公差为±10%以内) | 请根据视野、设置距离选择镜头。 设置距离(参阅光学图表p.30) | |||||
| 设置距离 | |||||||
| 主要功能 | 检测项目 | 形状搜索Ⅱ、搜索、灵敏搜索、边缘位置、边缘宽度、边缘个数、面积、色平均/偏差、标签 | |||||
| 可同时测量的数量 | 1 | 32 | |||||
| 位置偏移修正 | 有(360°旋转位置修正、边缘位置修正) | ||||||
| 场景登录数 | 8 | 32 | |||||
| 校准 | 有 | ||||||
| 图像拍摄 | 图像处理方式 | 真彩 | 黑白 | 真彩 | 黑白 | ||
| 图像滤镜 | 高动态范围功能(HDR)、前处理(色彩灰度滤镜、平滑化弱、平滑化强、膨胀、收缩、中间值、 边缘抽取、水平边缘抽取、垂直边缘抽取、边缘强调、背景消除)、偏光滤镜(附件)、白平衡(仅彩色型) | ||||||
| 图像像素 | 1/3英寸彩色CMOS | 1/2英寸 彩色CMOS | 1/2英寸 黑白CMOS | 1/2英寸 彩色CMOS | 1/2英寸 黑白CMOS | ||
| 快门功能 | 内置光源点亮时 1/250～1/50000 内置光源熄灭时 1/1～1/50000 | 内置光源点亮时 1/250～1/60000 内置光源熄灭时 1/1～1/60000 | 1/1～1/60000 | ||||
| 处理分辨率 | 752×480 | 928×828 | 1280× 1024 | ||||
| 局部摄取功能 | 有(仅水平方向) | 有(水平方向及垂直方向) | |||||
| 镜头基座 | ─ | C-mount | |||||
| 光源 | 光源点亮方式 | 脉冲点亮 | ─ | ||||
| 光源色 | 白色 | ─ | |||||
| 数据 记录 功能 | 检测结果 记录 | 传感器本体：1000个(使用触摸式操作器，则可在SD卡的容量范围内进行保存) | |||||
| 图像的记录 | 传感器本体：20个(使用触摸式操作器，则可在SD卡的容量范围内进行保存) | ||||||
| 辅助功能 | 运算(四则运算、计算函数、三角函数、逻辑函数) | ||||||
| 测量的触发 | 外部触发(单次、连续) 通信触发(以太网无协议(TCP)、以太网无协议(FINS/TCP)、EtherNet/IP、PLC Link) | ||||||
| 输入输出 规格 | 输入信号 | 7根 ·单次测量输入(TRIG) ·控制指令输入(IN0～5) | |||||
| 输出信号 | 3根 ·控制输出(BUSY) ·综合判定输出(OR) ·错误输出(ERROR) ※3个输出信号(OUT0～2)，各检测项目的个别判定以及图像输入许可输出(READY)、 外部光源时间输出(STGOUT)的分配方式可以变更。 | ||||||
| 以太网规格 | 100BASE-TX/10BASE-T | ||||||
| 通信功能 | 以太网无协议(TCP)、以太网无协议(FINS/TCP)、EtherNet/IP、PLC Link | ||||||
| I/O扩展 | ─ | ─ | 连接传感器数据单元(FQ-SDU1[])后可扩展 输入11点、输出24点 | ||||
| RS-232C | ─ | ─ | 连接传感器数据单元(FQ-SDU2[])后可通信 | ||||
| 额定值 | 电源电压 | DC21.6V～26.4V(含波动) | |||||
| 消耗电流 | 2.4A以下 | 0.3A以下 | |||||
| 耐环境性 | 环境温度范围 | 工作时：0～+50℃、 保存时：-25～+65℃ (不结冰、不凝露) | 工作时：0～+40℃、 保存时：-25～+65℃ (不结冰、不凝露) | ||||
| 环境湿度范围 | 工作时、保存时：各35～85%RH(不凝露) | ||||||
| 环境条件 | 无腐蚀性气体 | ||||||
| 振动(耐久) | 10～150Hz 单振幅0.35mm X、Y、Z方向 各8分钟 10次 | ||||||
| 冲击(耐久) | 150m/s2、6个方向(上下、左右、前后)各3次 | ||||||
| 保护结构 | IEC60529标准 IP67(安装偏光滤镜附件时以及 拆下连接器盖时除外) | IEC60529标准 IP40 | |||||
| 材质 | 传感器：PBT、PC、SUS 安装配件：PBT 偏光滤镜附件：PBT、PC 以太网连接器：耐油性聚氯乙烯混合物 I/O连接器：非铅耐热PVC | 盖板：镀锌钢板 t0.6 外壳：铝合金压铸 (ADC-12) 安装台座：塑料ABS | |||||
| 重量 | 窄视野、中视野型：约160g 宽视野型：约150g | 约160g(无台座)、约185g(带台座) | |||||
| 附件 | 安装配件(FQ-XL)×1、 偏光滤镜附件(FQ-XF1)×1、 使用说明书、快速启动指南、 SYSMAC会员注册表、警告标签 | 安装台座(FQ-XLC)×1、 安装螺钉(M3×8mm)×4、 使用说明书、快速启动指南、 SYSMAC会员注册表 | |||||
| LED级别 *2 | 等级2(JIS C 6802:2005) | ─ | |||||
| 对应标准 | EN标准EN61326 EC指令No.2004/104/EC | EN61326-1:2006 IEC61010-1 | |||||
