日本NITTO日东工业热交换器PHE-40C/PHE-10CA/PHE-20CA/PHE-30CA
发布时间：2025-04-14
日本NITTO日东工业热交换器PHE-40C/PHE-10CA/PHE-20CA/PHE-30CA

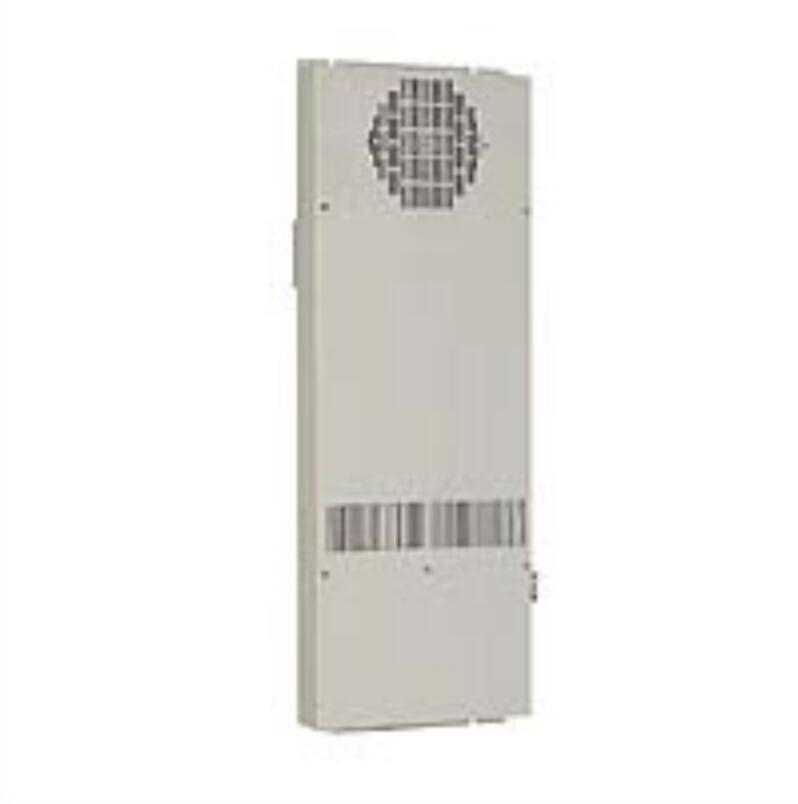

[PHE-C] 薄形盤用熱交換器（Cタイプ）
![[PHE-C] 薄形盤用熱交換器（Cタイプ） 写真](/public/Home/images/upload/image/20250414/1744610025512823.jpg)
| 取扱説明書 | 取扱説明書(PHE-C) |
|---|
薄さを重視したコンパクトタイプ
●放熱方式はプレート方式を採用しています。
●ファンは取り外しが可能なため、メンテナンスが容易です。
（カテゴリー2）
| 設置場所 | 屋内用 |
|---|---|
| IP規格※1 | IP5X(カテゴリー2) |
| 塗装色 | ライトベージュ塗装(5Y7/1) |
| 定格周波数 | 50/60Hz |
| 使用温度 | -10〜+60℃ |
| 主な付属品 | ●パッキン ●取付ねじ ●取扱説明書 |
※1. 上記IP性能以上のキャビネットに取り付けた場合のキャビネットのIP性能を示します。当社判定基準による評価結果です。
側面取付型（キャビネット内側取付用）樹脂羽根ファンタイプ
| 図面 | 品名記号 | 定格能力 W/K※3 | 寸法mm | 摘要 | 定格電圧 V(単相) | 定格電流 A | 起動電流 A | 定格消費電力 W | 騒音 dB(A) | 製品質量 kg | 納期 区分 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ヨコ | タテ | フランジ含タテ | フカサ | |||||||||||
| 図面 | PHE-10CA | 8/8.5 | 150 | 620 | 650 | 40 | サーモスタット内蔵(動作温度40℃、復帰温度25℃) | AC100 | 0.29/0.26 | 0.39/0.31 | 23/21 | 約48/51 | 2.8 |  |
| 図面 | PHE-10C-2A | 8/8.5 | 150 | 620 | 650 | 40 | AC200 | 0.14/0.13 | 0.18/0.16 | 23/21 | 約48/51 | 2.8 | | |
側面取付型（キャビネット内・外側取付用）樹脂羽根ファンタイプ
| 図面 | 品名記号 | 定格能力 W/K※3 | 寸法mm | 摘要 | 定格電圧 V(単相) | 定格電流 A | 起動電流 A | 定格消費電力 W | 騒音 dB(A) | 製品質量 kg | 納期 区分 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ヨコ | タテ | フランジ含タテ | フカサ | ||||||||||||
| 図面 | PHE-15CA | 13/15 | 200 | 720 | 750 | 50 | サーモスタットは内蔵していません。（※2） | AC100 | 0.45/0.43 | 0.77/0.64 | 32/31 | 約55/58 | 5.2 | | |
| 図面 | PHE-15C-2A | 13/15 | 200 | 720 | 750 | 50 | AC200 | 0.21/0.23 | 0.38/0.31 | 32/31 | 約55/58 | 5.2 | | ||
| 図面 | PHE-20CA | 20/21 | 300 | 720 | 750 | 50 | AC100 | 0.89/0.83 | 1.56/1.11 | 65/64 | 約58/61 | 8 | | ||
| 図面 | PHE-20C-2A | 20/21 | 300 | 720 | 750 | 50 | AC200 | 0.43/0.41 | 0.66/0.52 | 65/64 | 約58/61 | 8 | | ||
| 図面 | PHE-30C | 25/28 | 300 | 820 | 850 | 70 | AC100 | 0.72/0.64 | 2.20/2.20 | 60/64 | 約66/69 | 11.5 | | ||
| 図面 | PHE-30C-2 | 25/28 | 300 | 820 | 850 | 70 | AC200 | 0.34/0.32 | 1.16/1.10 | 60/64 | 約66/69 | 11.5 | | ||
| 図面 | PHE-40C | 34/39 | 400 | 820 | 850 | 70 | AC100 | 0.72/0.64 | 2.20/2.20 | 60/64 | 約66/69 | 14.5 | | ||
| 図面 | PHE-40C-2 | 34/39 | 400 | 820 | 850 | 70 | AC200 | 0.34/0.32 | 1.16/1.10 | 60/64 | 約66/69 | 14.5 | | ||
| 図面 | PHE-60C | 49/55 | 400 | 920 | 950 | 90 | AC100 | 1.44/1.28 | 4.40/4.40 | 120/128 | 約71/72 | 20 | | ||
| 図面 | PHE-60C-2 | 49/55 | 400 | 920 | 950 | 90 | AC200 | 0.68/0.64 | 2.32/2.20 | 120/128 | 約71/72 | 20 | | ||
※2.可変式温度調節器（PTV-M61A）と組み合わせて自動運転させることにより、キャビネット内の適切な温度管理を行うことも可能です。
また、サーモスタット内蔵タイプも承りますので詳細はお問合わせください。
※3. 当社試験設備での測定によるキャビネット内外の温度差が T=20 [K（℃) ]の時の定格値です。必要に応じて、お客様の使用環境での評価を行ってください。
■金属羽根ファンタイプおよびAC１１５V・AC２３０Vなどの特殊電圧タイプも承りますので詳細はお問合わせください。
■CE対応、UL規格品などのファンを使用した対応品も承りますので詳細はお問合わせください。
（PHE-３０C（-２）・４０C（-２）・６０C（-２）のファンの対応は除きます。）
商品としての国際規格対応品ではありませんのでご注意ください。
■上記一部商品（PHE-15C（-2）A·PHE-20C（-2）A）は、2022年9月より仕様変更（盤外取付時の端子台とアースねじの位置）をさせていただきましたので、ご了承ください
ご注意 屋内で使用される密閉型キャビネット専用です。
