日本NITTO日东工业手动切换面板HCD2DS3-22BM1PT/HCD2DS3-22BE1PT
日本NITTO日东工业手动切换面板HCD2DS3-22BM1PT/HCD2DS3-22BE1PT

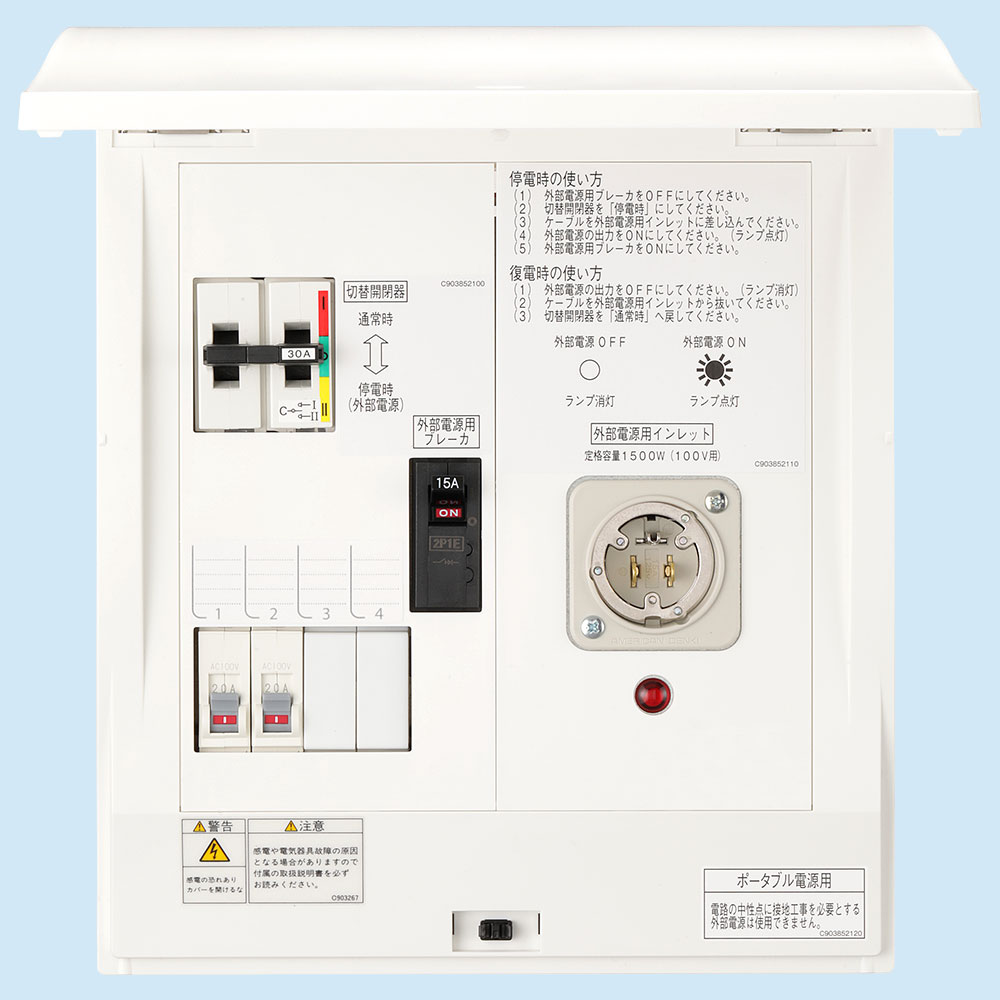

[HCD-PT] ポータブル電源用手動切替盤
![[HCD-PT] ポータブル電源用手動切替盤 写真](/public/Home/images/upload/image/20250427/1745740851485625.jpg)
| 取扱説明書 | 取扱説明書(ポータブル電源用手動切替盤) |
|---|
災害に強い住宅を実現するための
ポータブル電源が接続可能な切替盤
●蓄電池などの非常用電源設備が普及しにくいマンションやアパートにも施工可能です。
●ライフスタイルに合わせてバッテリー容量など使用するポータブル電源を自由に
選択可能です。
●定置用蓄電池で行う蓄電池・パワコンの取付作業や屋外から屋内への配線作業などの
電気工事が不要です。
単相2線式
| 図面 | 品名記号 | 分岐回路数＋予備スペース | 手動 切替 開閉器 | 外部電源用 ブレーカ | 連結 アース端子 | 盤定格 | 寸法 mm | 定格電圧 | 外部電源用インレット | 納期 区分 | 標準価格（円） | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サーキットブレーカ | 漏電ブレーカ | ヨコ | タテ | タカサ | 定格容量 | 極配置 | |||||||||
| 図面 | HCD2DS3-22BE1PT | 2+2 | 30A | － | 15A | 5連 | 30A ※1 | 280 | 325 | 124 | 100V | 1500W ※2 | NEMA5-15 JISC8303 配線用差込接続器 | ① | 49,000 |
■外部電源との接続ケーブルについて
ケーブル（オプション）を使用するか、外部電源用インレットの形状に適合したPSEマークのあるプラグ受を備えた市販のケーブルをご使用ください。
※1 外部電源接続時の定格電流は15Aになります。
※2 *大出力が1500Wを超える外部電源も使用可能です。ただし15Aを超えた入力があると外部電源用ブレーカが動作します。
ご注意
1.本商品は非常時に外部電源から給電を行う商品です。平常時は外部電源用インレットからケーブルを外してください。
2.外部電源によっては家電が正常に動作しない場合があります。家電の使用可否については外部電源メーカーにご確認ください。
3.乾燥した場所以外（屋外、水気のある場所、コンクリートの上など）に設置されている外部電源を使用する場合は、ケーブルの断線などに注意し、安全性を確認した上でご使用ください。
4.非常用予備電源として外部電源に発電機を使用する場合は以下の内容にご注意ください。
・接地端子がある発電機については関連法規に従い必要に応じて接地を行ってください。
・負荷に至るまでの電路上、もしくは発電機自体に電圧計および電流計が必要です。内線規程に従いご使用をお願いします。（内線規程JEAC 8001-2022 3599-1〔低圧発電機〕開閉器、過電流遮断器、電圧計及び電流計参照）
・屋内の使用が禁止されているなどの制限があります。使用方法および使用環境については発電機の取扱説明書をご確認ください。
5.非常用予備電源として外部電源に自動車（アクセサリーコンセントなど）を使用する場合は、重要負荷を乾燥した場所のみに制限することで使用可能です。内線規程に従いご使用をお願いします。
・記載の価格には消費税は含まれていません。
