日本NIDEC科宝传感器WL10-PF-2/WL10-NP-4/WL10-NF-4

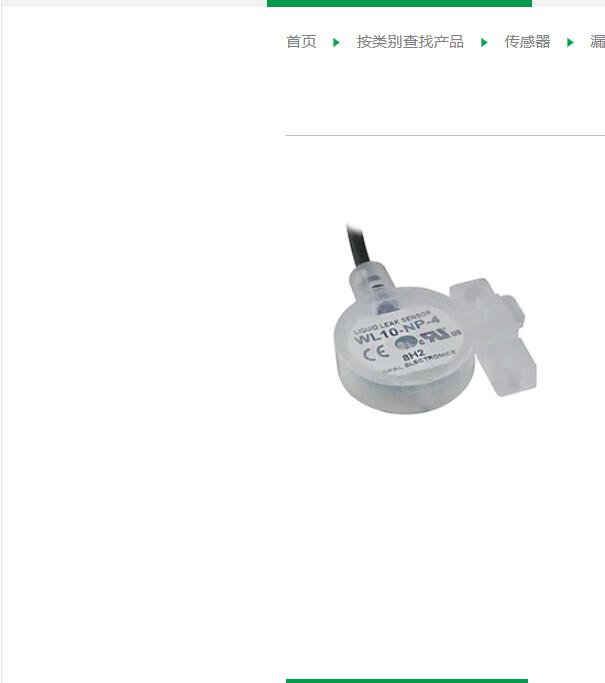

漏液传感器（WL10）
小而薄,高灵敏度

无需遮光板和放大器电路即可进行泄漏检测而实现高灵敏度。
PFA 材质外壳可检测腐蚀性液体泄漏。
小而薄（φ25 mm，t=10 mm）,检测方式为红外反射。
由于其独特的光学技术可用于各个领域。

特点
小型、薄型(Φ25mm t=10mm),无需遮光罩，内置放大器，实现了高灵敏度，符合无铅标准， UL / CE标志，IP67防水等级，低电流消耗（10mA以下）
产品咨询

产品参数
产品信息
产品咨询
产品参数
基本信息
工作温度 −10 ~ 60°C
工作湿度 35 ~ 85%RH（没有凝结）
储存温度 -20 ~ 70°C（大气压力，65％HR 以下）
适用介质 不腐蚀水（PP）/ PFA的液体
外壳材料 PP/PFA
净重 Approx. 30g(WL10- ＊ P-2)
Approx. 50g(WL10- ＊ P-4, WL10- ＊ F-2)
Approx. 80g(WL10- ＊ F-4)
驱动电压 12 ~ 24 ± 10 %V DC
电流消耗 10mA max. (Except open collector output)
产品信息
输出规格
输出类型 切换容量 剩余电压 動作
NPN 吸收电流：50 mA 以下
耐压：30 VDC （有过流保护电路） 1.0 V 以下 正常时：输出ON、绿色LED亮起
泄漏检测时：输出OFF、红色LED亮起
PNP 电源电流：50 mA 以下　
耐压：24 VDC （有过流保护电路） 2.0 V 以下 正常时：输出ON、绿色LED亮起
泄漏检测时：输出OFF、红色LED亮起
环境特性
测试项目 测试方法 规格
耐振动 10 ~ 500 Hz, 1.5 mm maximum,98.1 m/s2 ,
3 directions for 2 hours each 符合标准规格
耐冲击 490 m/s2 , 3 directions for 3 times each
防护等级 IP67
型号显示
WL10- N  P-  2
系列名称

输出方式

N：NPN输出

P：PNP输出

外壳材料

P：PP(聚丙烯)

F：PFA(全氟烷氧基烷烃)

电缆长度

2：2 m(标准)

4：4 m(准标准)

型号列表
型号 输出方式 外壳材料 电缆长度
WL10-NP-2 NPN PP 2 m
WL10-NP-4 NPN PP 4 m
WL10-NF-2 NPN PFA 2 m
WL10-NF-4 NPN PFA 4 m
WL10-PP-2 PNP PP 2 m
WL10-PP-4 PNP PP 4 m
WL10-PF-2 PNP PFA 2 m
WL10-PF-4 PNP PFA 4 m
