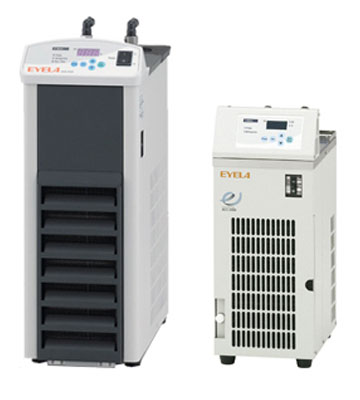

日本EYELA东京理化冷却水循环装置CCA-1112A
シリーズ*小の小型チラー(冷却水循環装置)
CCA-1112A・1112S型、ACE-2000型
設置面積はACE-2000型：185W×260Dmm(約B5サイズ)、CCA-1112A・S型：205W×405Dmmの省スペース設計です。 -20～30℃の広い温度設定範囲でワイドな使用用途に対応します。(CCA-1112A・S型) ACE-2000型は低GWPタイプで、環境にやさしい冷媒R134aを採用し、GWP値が1430です。 循環ノズルの向きは360°変えられるので、チューブに掛かる負荷を軽減します。 産業用機械、分析・計測機器の発熱部の冷却にも幅広く使用できます。多彩な用途に対応して、安全機能も充実しています。金属製循環ノズル(オプション)への変更も可能です。 RoHS指令に対応した製品です。(CCA-1112A・S型)さらに環境にやさしいノンフロンタイプのCCA-1123A・S型もございます。 チラーが異常状態になった際に、循環先の装置にアラームを接点出力するアラーム出力端子を標準装備しています。(CCA-1112S型)
小型卓上タイプ。産業機械、分析装置の内部に収納、設置が可能
| 製品名 | チラー(クールエース) | チラー | |
| 型式 | CCA-1112A | CCA-1112S | ACE-2000 |
|---|---|---|---|
| 製品コードNo. | 268450 | 266030 | 253130 |
| 冷却・循環方法 | 空冷式・密閉系向循環 | ||
| 対応循環水 | 上水、エチレングリコール、ナイブライン®、エタブライン® | ||
| 温度設定範囲 | -20～30℃(ヒータなし) | 5～30℃(ヒータなし) | |
| 温度調節精度 | ±1℃(0～20℃設定時) ±2℃(-20～0℃設定時) | ±3℃ | |
| 冷却能力：液温20℃ | 500W(430 kcal/h) | 200W(172kcal/h) | |
| 冷却能力：液温10℃ | 450W(387 kcal/h) | 180W(154kcal/h) | |
| 外部循環能力 (50／60Hz) | *大流量9／10 L/min *大揚程4.2／5.6m | *大流量5.5／6.5L/min *大揚程4.0／5.5m | |
| 安全機能 | 漏電・過電流ブレーカ、循環ポンプインピーダンスプロテクト、 冷凍機保護タイマ、冷凍機オーバーロードリレー保持回路 | ||
| 温度調節器自己診断機能 (冷凍機異常、停電警報、センサ異常) | サービスコンセント用ヒューズ（10A）､自己診断機能（水位低下アラーム､冷凍機異常アラーム、センサーアラーム、温度上限アラーム、循環流量低下アラーム:0.38 L /min （オプション）） | ||
| 付属機能 | - | アラーム出力端子 無電圧（a接点） | 温度表示補正、流量調節バルブ、サービスコンセント |
| 冷凍機・冷媒 | 空冷式 出力450W・R404A | 空冷式 出力100W・R134a | |
| 循環ポンプ | マグネットポンプ | ||
| 外部循環ノズル | ワンタッチコネクタ 内径10mm | ||
| (吐出口・戻り口共) | ワンタッチホースノズル 外径10mm | ||
| 水槽材質・容量 | ステンレス・液量約2.7 L | ステンレス・液量約0.8 L | |
| 使用周囲温度範囲 | 5～35℃ | 5～30℃ | |
| 外寸法(mm)・質量 | 205W×405D×545H・約28kg | 185W×260D×460H・約18kg | |
| 電源入力・電源電圧 | 8A 800VA・AC100 50／60 Hz | 4.5A、450VA・AC100V 50／60Hz | |

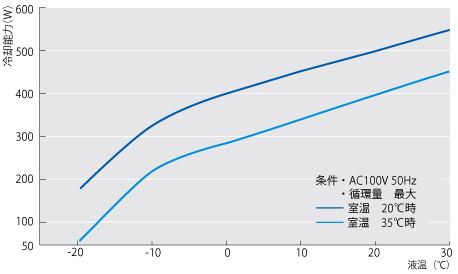

冷却能力曲線 CCA-1112A・S型

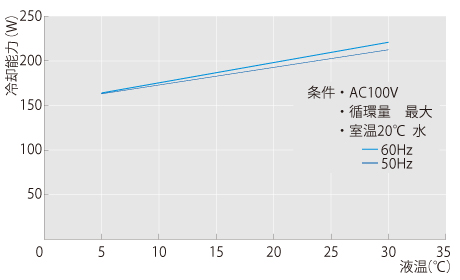

冷却能力曲線 ACE-2000型

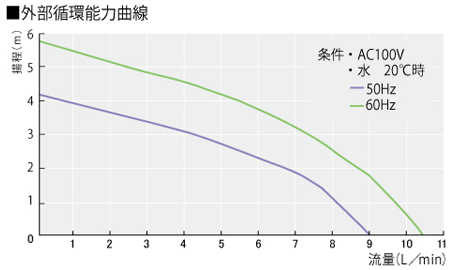

外部循環能力曲線 CCA-1112A・S型

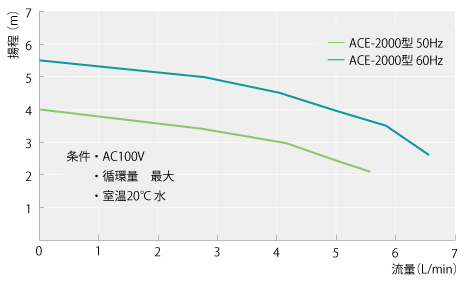

外部循環能力曲線 ACE-2000型
| 製品名 | 備考 | 製品コードNo. | |
|---|---|---|---|
| 金属ノズルセット(2組) | 金属製循環ノズルとエルボのセットです。 (ノズル・エルボRc3/8、外径10.5mm) | 242420 | |
| ボールバルブ | 装置停止時の逆流を防止します。規格 R3/8×Rc3/8 材質 ステンレス | 247200 | |
| 製品固定金具 | 製品の両側面下部にL字金具を取付けて固定します。 | 260470 | |
| 台車 | CCA-1112A・S型を移動させる場合にご使用ください。 | 260460 |
カバー セットB カバー セットC 冷却水循環装置用結露対策カバー
冷却水循環装置の循環ノズル回りの結露・結氷を抑制します。循環ノズルの種類に適合した結露対策カバーを取付けることにより、ロータリーエバポレーターへの循環時、マイナス温度域での使用など、ノズル回りの結露・結氷を抑えます。
製品名：結露対策カバー セットB
製品コード：No.282130
バルブ付金属ノズルを使用の場合、全開時に装置外側にレバーが向くバルブ（製品コードNo.247200）のみに対応します。
製品名：結露対策カバー セットC
製品コード：No.282140
製品名：ボールバルブ
製品コード：No.247200
配管内の背圧、漏水、閉塞などによって流量が低下すると、すべての制御を停止し、アラームランプを点灯します。流量スイッチ（ACE-2000型用）
製品名称：流量スイッチ
製品コード：No.254020
