日本中村电机Nakamura继电器BRNM-R10 AC110V
安全場所設置用 バリアリレー装置
安全場所設置用の本安バリアリレー装置 BRNMシリーズです。
（危険場所設置用はBRRGシリーズをご用意しております。）

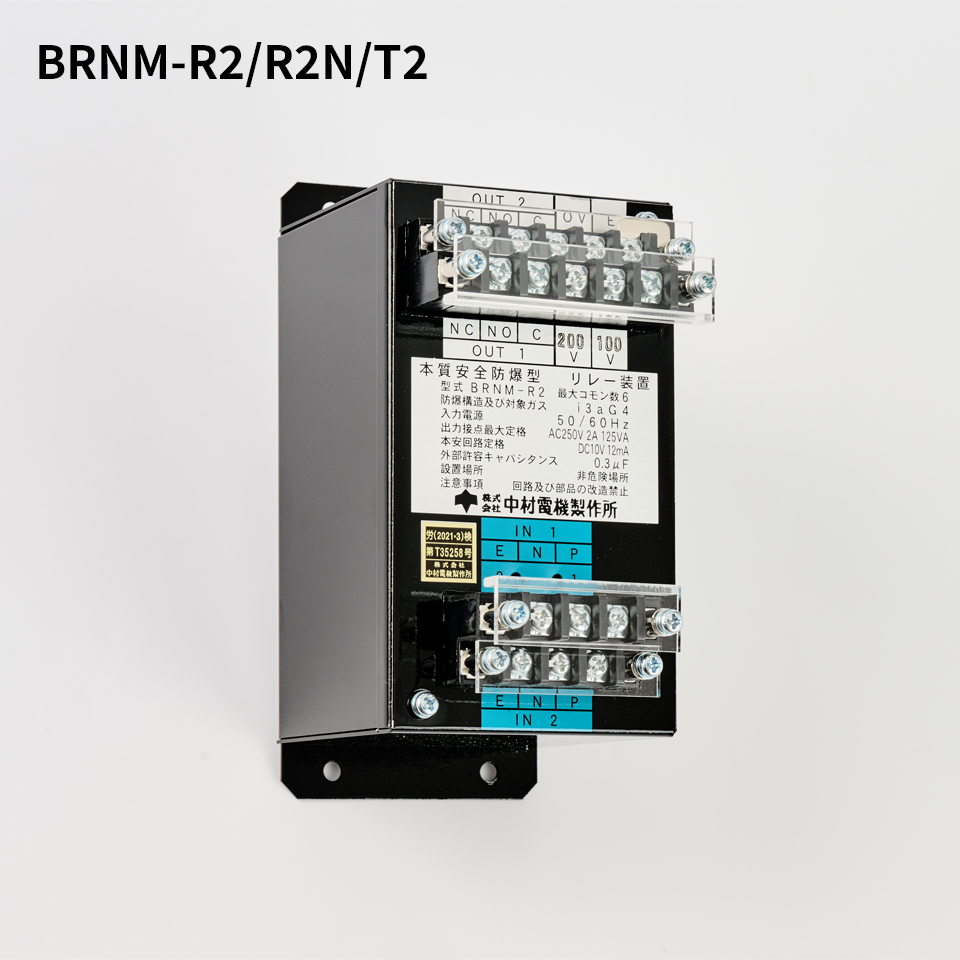

・BRNM-R2N：リレー出力 2チャンネル用
・BRNM-R2：リレー出力 2チャンネル用

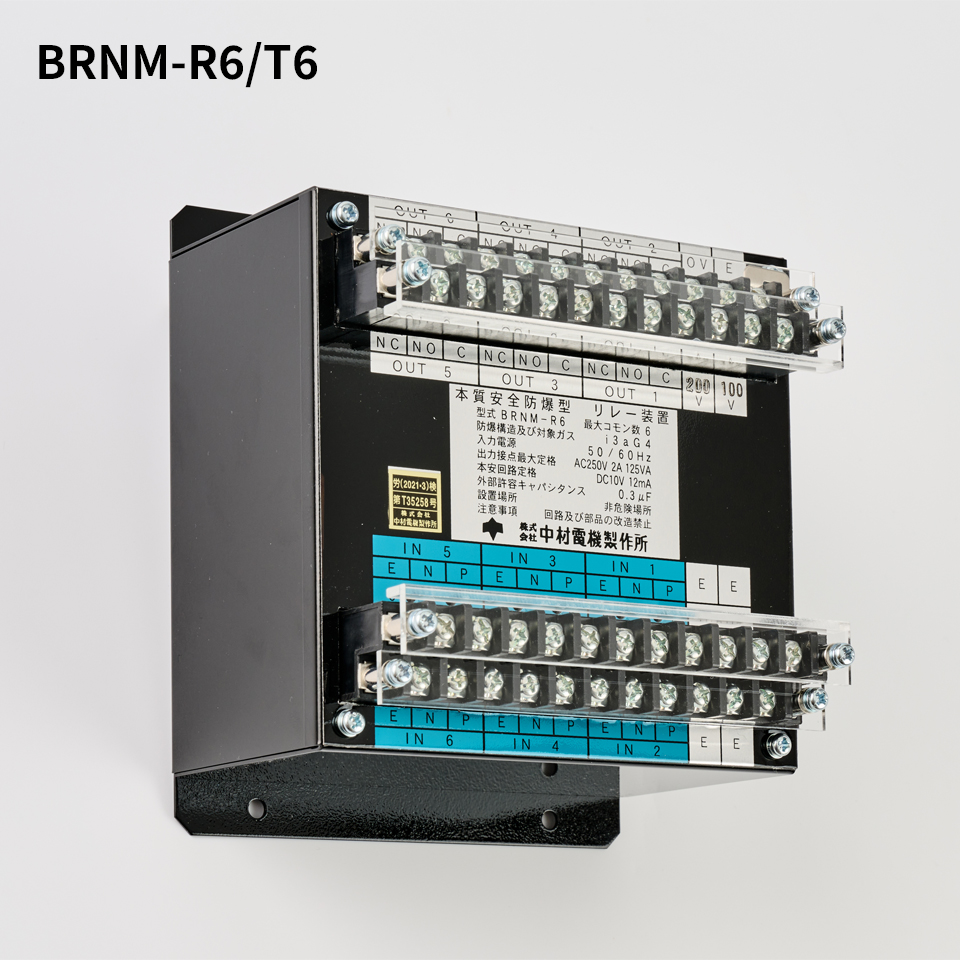

・BRNM-R6：リレー出力 6チャンネル用

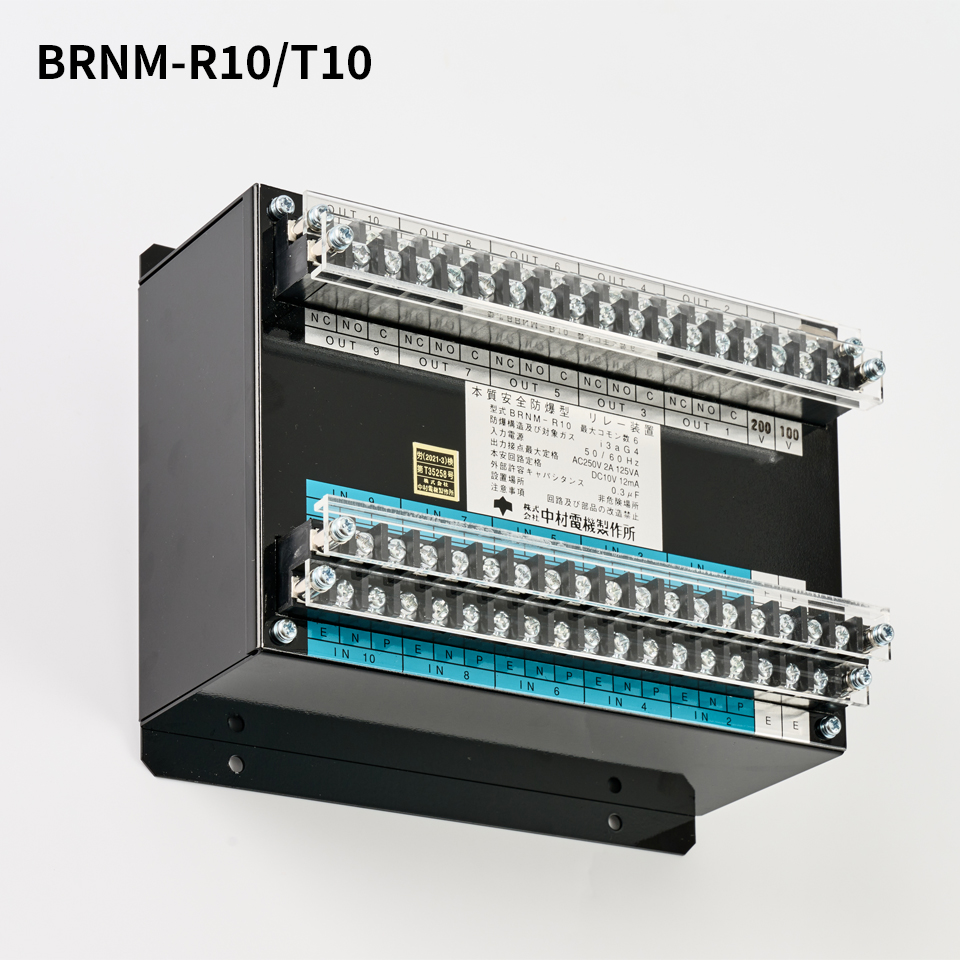

・BRNM-R10：リレー出力 10チャンネル用
・BRNM-T2：トランジスタ出力 2チャンネル用
・BRNM-T6：トランジスタ出力 ６チャンネル用
・BRNM-T10：トランジスタ出力 10チャンネル用
仕様
【リレー出力】
型式 BRNM-R2N BRNM-R2 BRNM-R6 BRNM-R10 防爆構造 i3nG5 i3aG4 i3aG4 i3aG4 検定番号 第T35259号 第T35258号 第T35258号 第T35258号 入力電源 標準 AC200/100V 50/60Hz
特殊 AC240/120V,AC220/110V
AC180/90V,AC235/130V
AC230/125V,AC225/115V標準 AC200/100V 50/60Hz
特殊 AC240/120V,AC220/110V
AC180/90V,AC235/130V
AC230/125V,AC225/115V標準 AC200/100V 50/60Hz
特殊 AC240/120V,AC220/110V
AC180/90V,AC235/130V
AC230/125V,AC225/115V標準 AC200/100V 50/60Hz
特殊AC240/120V,AC220/110V
AC180/90V,AC235/130V AC230/125V,AC225/115V実装回路数 2 2 6 10 消費電力 1.8VA 1.8VA 4.1VA 6.3VA 出力接点定格 リレー出力（1c接点）
AC250V 2A 125VA DC220V 2A 60W
*小適用負荷 DC10mV 10μAリレー出力（1c接点）
AC250V 2A 125VA DC220V 2A 60W
*小適用負荷 DC10mV 10μAリレー出力（1c接点）
AC250V 2A 125VA DC220V 2A 60W
*小適用負荷 DC10mV 10μAリレー出力（1c接点）
AC250V 2A 125VA DC220V 2A 60W
*小適用負荷 DC10mV 10μA動作時間 5msec.以下 5msec.以下 5msec.以下 5msec.以下 復帰時間 5msec.以下 5msec.以下 5msec.以下 5msec.以下 安全保持定格 AC/DC250V AC/DC250V AC/DC250V AC/DC250V 寿命 機械的寿命：1億回以上
電気的寿命：50万回以上
（DC30V 2A抵抗負荷）機械的寿命：1億回以上
電気的寿命：50万回以上
（DC30V 2A抵抗負荷）機械的寿命：1億回以上
電気的寿命：50万回以上
（DC30V 2A抵抗負荷）機械的寿命：1億回以上
電気的寿命：50万回以上
（DC30V 2A抵抗負荷）本安回路定格 DC10V 12mA DC10V 12mA DC10V 12mA DC10V 12mA *大コモン数 2 6 6 6 絶縁抵抗 各端子－ケース間 100MΩ以上
本安端子－電源及び出力接点端子間 100MΩ以上各端子－ケース間 100MΩ以上
本安端子－電源及び出力接点端子間 100MΩ以上各端子－ケース間 100MΩ以上
本安端子－電源及び出力接点端子間 100MΩ以上各端子－ケース間 100MΩ以上
本安端子－電源及び出力接点端子間 100MΩ以上耐電圧 リレー接点間：AC1000V以上
本安端子－ケース間：AC500V以上
電源及び出力接点端子間－ケース間：AC1000V以上
本安端子－電源及び出力接点端子間：AC1500V以上リレー接点間：AC1000V以上
本安端子－ケース間：AC500V以上
電源及び出力接点端子間－ケース間：AC1000V以上
本安端子－電源及び出力接点端子間：AC1500V以上リレー接点間：AC1000V以上
本安端子－ケース間：AC500V以上
電源及び出力接点端子間－ケース間：AC1000V以上
本安端子－電源及び出力接点端子間：AC1500V以上リレー接点間：AC1000V以上
本安端子－ケース間：AC500V以上
電源及び出力接点端子間－ケース間：AC1000V以上
本安端子－電源及び出力接点端子間：AC1500V以上外部許容インダクタンス 11.67mH以下 1.97mH以下 1.97mH以下 1.97mH以下 外部許容キャパシタンス 0.18μF以下 0.3μF以下 0.3μF以下 0.3μF以下 設置場所 非危険場所 非危険場所 非危険場所 非危険場所 使用周囲温度 バリア・検出器
-20～＋60℃バリア・検出器
-20～＋60℃バリア・検出器
-20～＋60℃バリア・検出器
-20～＋60℃質量 約550g 約550g 約1kg 約1.5kg 外形図・回路図 BRNM-R2N BRNM-R2 BRNM-R6 BRNM-R10
【トランジスタ出力】
型式 BRNM-T2 BRNM-T6 BRNM-T10 防爆構造 i3aG4 i3aG4 i3aG4 検定番号 第T47989号 第T47989号 第T47989号 入力電源 標準 AC200/100V 50/60Hz
特殊 AC240/120V,AC220/110V
AC180/90V,AC235/130V
AC230/125V,AC225/115V標準 AC200/100V 50/60Hz
特殊 AC240/120V,AC220/110V
AC180/90V,AC235/130V
AC230/125V,AC225/115V標準 AC200/100V 50/60Hz
特殊 AC240/120V,AC220/110V
AC180/90V,AC235/130V
AC230/125V,AC225/115V実装回路数 2 6 10 消費電力 2.0VA 3.0VA 4.0VA 出力接点定格 （出力トランジスタ定格）
*大定格 DC28V 1A 0.75W
電気的特性 コレクタ電流0.4A（DC28V）
*小適用負荷 10mA（出力トランジスタ定格）
*大定格 DC28V 1A 0.75W
電気的特性 コレクタ電流0.4A（DC28V）
*小適用負荷 10mA（出力トランジスタ定格）
*大定格 DC28V 1A 0.75W
電気的特性 コレクタ電流0.4A（DC28V）
*小適用負荷 10mA動作時間 0.1msec.以下（抵抗負荷） 0.1msec.以下（抵抗負荷） 0.1msec.以下（抵抗負荷） 復帰時間 0.4msec. typ（抵抗負荷） 0.4msec. typ（抵抗負荷） 0.4msec. typ（抵抗負荷） 安全保持定格 AC/DC250V AC/DC250V AC/DC250V 本安回路定格 DC10V 12mA DC10V 12mA DC10V 12mA *大コモン数 6 6 6 絶縁抵抗 各端子－ケース間 100MΩ以上
本安端子－電源及び出力端子間 100MΩ以上各端子－ケース間 100MΩ以上
本安端子－電源及び出力端子間 100MΩ以上各端子－ケース間 100MΩ以上
本安端子－電源及び出力端子間 100MΩ以上耐電圧 出力端子－ケース間：AC500V以上
本安端子－ケース間：AC500V以上
本安端子－電源端子間：AC1500V以上
本安回路－出力端子間：AC500V以上出力端子－ケース間：AC500V以上
本安端子－ケース間：AC500V以上
本安端子－電源端子間：AC1500V以上
本安回路－出力端子間：AC500V以上出力端子－ケース間：AC500V以上
本安端子－ケース間：AC500V以上
本安端子－電源端子間：AC1500V以上
本安回路－出力端子間：AC500V以上外部許容インダクタンス 1.3mH以下 1.3mH以下 1.3mH以下 外部許容キャパシタンス 0.2μF以下 0.2μF以下 0.2μF以下 設置場所 非危険場所 非危険場所 非危険場所 使用周囲温度 バリア・検出器
-20～＋60℃バリア・検出器
-20～＋60℃バリア・検出器
-20～＋60℃質量 約550g 約1kg 約1.5kg 外形図・回路図 BRNM-T2 BRNM-T6 BRNM-T10
注意事項
配線/運転/保守/点検作業は、防爆電気設備の施工、関連法規などの専門知識及び技能を持った方が実施ください。
危険場所に設置する場合、型式により設置可能な危険エリアが異なりますので、対応する危険エリアを必ずご確認ください。
寸法単位は全てmmとなっております。
仕様/デザイン等は予告無く変更する場合がございます。
