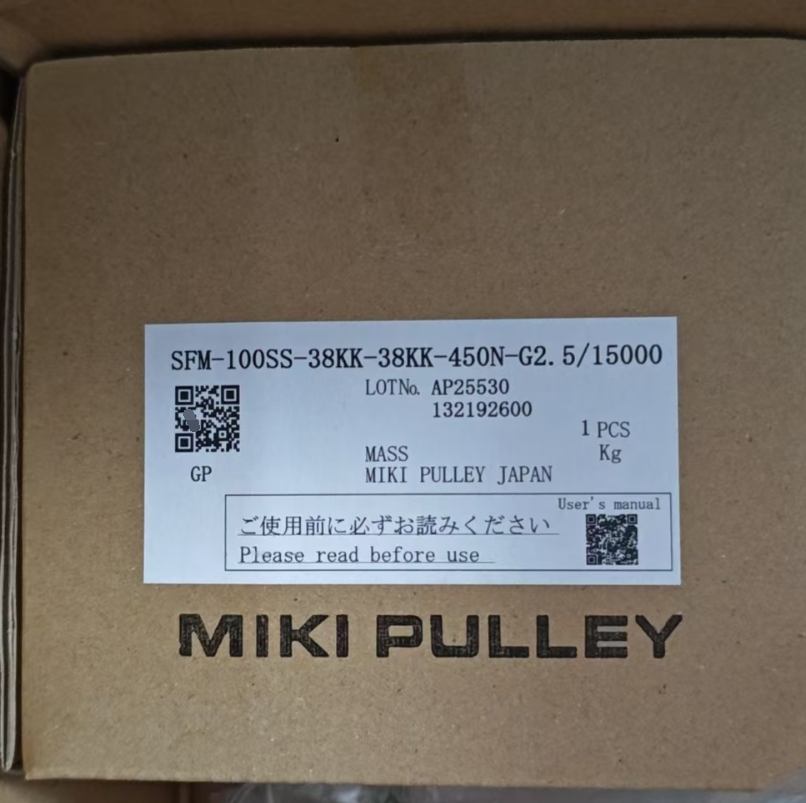

日本MIKIPULLEY三木联轴器SFM-100SS-38KK-38KK-450N-G2.5/15000
发布时间：2025-07-10
日本MIKIPULLEY三木联轴器SFM-100SS-38KK-38KK-450N-G2.5/15000
日本MIKIPULLEY三木联轴器SFM-100SS-38KK-38KK-450N-G2.5/15000
【特長】
・工作機械の主軸用カップリングに要求される、高トルク・低慣性・高速回転の実現に向けたハイスペックモデルです。
・従来モデルと比べ、トルクバリエーションを大幅に拡大、軸への締結方法に従来からのくさび締結方式に加え、新たにクランプ方式を追加、選択の幅が広がりました。
・バランス修正を標準装備、高速回転での問題を解決します。
指定中の仕様・寸法情報
用途
サーボモータ
種類
板ばねタイプ
軸穴径（加工済） D1(φ)
40
軸穴径（加工済） D2(φ)
38
許容トルク（範囲）(N・m)
100.01～500.00
外径A(φ)
98
許容トルク(N・m)
450
全長W(mm)
82.7
慣性モーメント(kg・m2)
3.27×10-3
本体材質
スチール
許容偏心(mm)
0.02
許容ミスアラインメント
偏角 / 偏心 / エンドプレイ
*高回転数（範囲）(r/min)
10,001～30,000
許容偏角(deg)
1
許容エンドプレイ(±)(mm)
0.65
ディスク部材質
ステンレス
使用温度範囲(℃)
-30～120
*高回転数(r/min)
15000
許容偏心範囲(mm)
0.02～0.2
分類
カップリング本体
締結方法（小径側）
クランプ
締結方法（大径側）
くさび締結
相手軸公差（小径側）
m6
相手軸公差（大径側）
k6
バランス等級
G2.5
