日本OHM欧姆电机绝缘帽OA-BCP5
发布时间：2025-11-29
日本OHM欧姆电机绝缘帽OA-BCP5

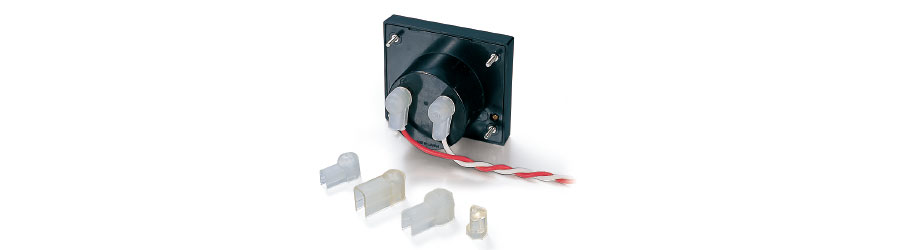

OA-BCP メータ端子ねじ用「ビスキャップ」
メータ背面端子部の絶縁または保護に。
特長
| カラー | 定格電圧 |
| 半透明 | 600V |
取得規格
| 欧州RoHS2 | 中国RoHS | CE | UL | CSA | PSE |
・用途 計器類の裏ねじ、盤内組込み部品のターミナル露出部の絶縁保護に。
ページ内目次
型式・仕様
| 型式 | 定格電圧 | 適用ねじ | 使用周囲温度 | 本体質量 | 販売単位 | |
| ねじ止め用 | OA-BCP3 | AC/DC 600V | M3・M4 | -20～+60℃ | 約2g | 1袋 （50個入） |
| OA-BCP4 | 約3g | |||||
| OA-BCP5 | M5 | 約4g | ||||
| スタッドボルト用 | OA-BC5 | - | M4・M5六角ナット | 約1g | ||

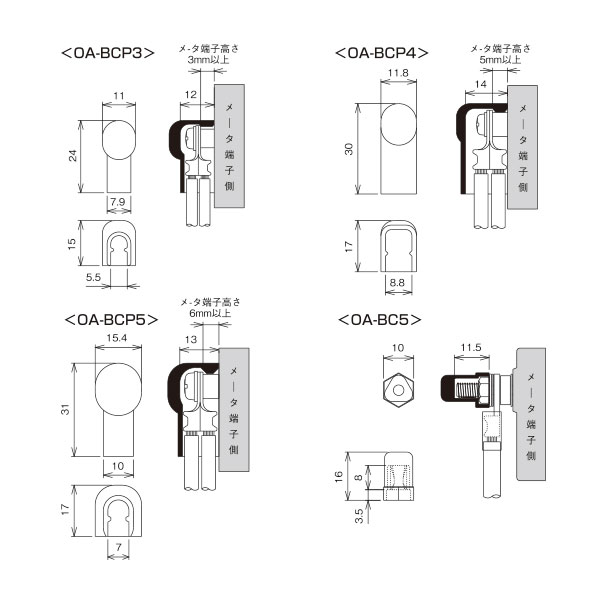

外形寸法図

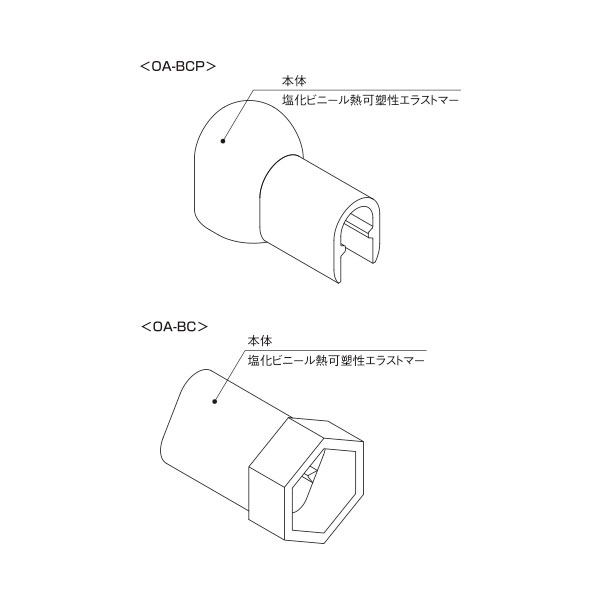

材質
作業手順
＜OA-BCP＞
ねじ止め端子に
かぶせる。
＜OA-BC＞
ナット止め端子に
かぶせる。
サンプル請求
サンプルをご希望のお客様は、「サンプル請求フォーム」より直接ご依頼いただくか、「サンプル請求シート」をダウンロードし、必要事項をご記入の上FAXしてください。
注意
※本製品は樹脂の特性上、外力により変形する場合があります。取付時に固いと感じる場合は、軽く開いてから取付を行ってください。

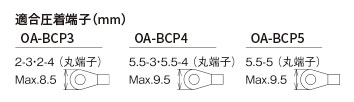

※指定以外の圧着端子は使用しないでください。
※取付後、ビスキャップが固定されたことを確認してください。
※通電中には作業を行わないでください。
※以下の環境での使用・保管はしないでください。製品劣化の原因になります。
使用周囲温度範囲外
水蒸気、高温・高湿の雰囲気
酸、アルカリ、有機溶剤の雰囲気（技術資料 参照）
その他、特殊環境でのご使用についてはご使用前に弊社までお問い合わせください。
＜OA-BC5＞
※OA-BC5はスタッドボルト部の絶縁・保護のキャップであり、圧着端子を含む端子部すべてにおける絶縁保護用ではありません。
※ビスキャップを奥まで押し込んで、六角ナットが隠れる状態で使用してください。
※取付後、ビスキャップが固定されていることを確認してください。
※圧着端子の圧着部はマークチューブ等で絶縁処理を行ってください。
