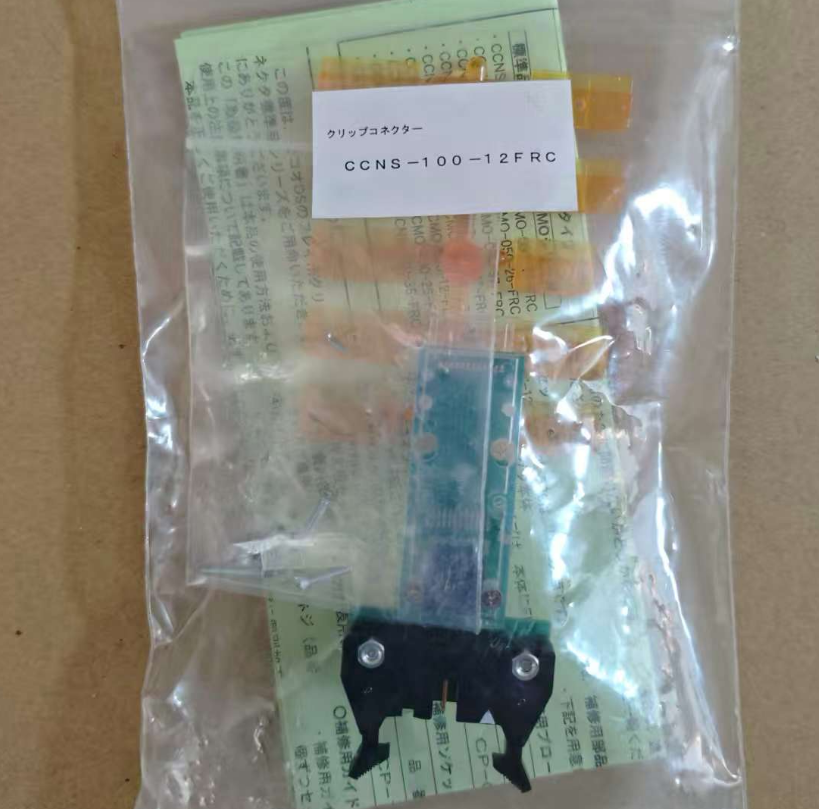

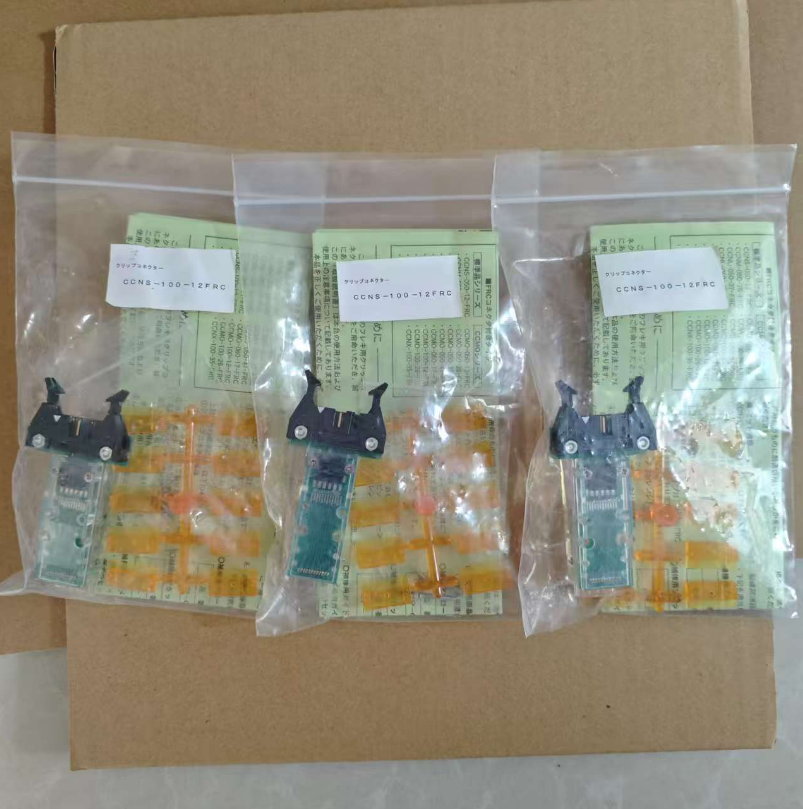

日本YOKOWO横和连接器CCNS-100-12FRC
日本YOKOWO横和连接器CCNS-100-12FRC
フレキ・ディスクリート配線タイプ
品番 CCNS-100-12
クリップ幅 19mm
製品概要
各極数用のガイドが添付されておりますので適合極数内のどの極数にもご使用できます。
裏返しのフレキに使用するための裏用ガイドも添付してありますので裏返し使用にも便利です。
先端部にカバーレイのついているフレキに対し、奥行きを0.5mm深くしたストッパーを標準でご指定できます。
適合FPC/端末寸法
基本配線パターン
配線方法
| ディスクリート | コネクタ | |||
|---|---|---|---|---|
| 配線済み | お客様で 配線 | FRC | コネクタ 取り付け | お客様で 取り付け |
| × | ◯ | × | × | ◯ |
セット内容
クリップコネクタ本体
ガイドセット（3～12極用）
ガイド及びフレキ押え板止めネジ3本
フレキ押え板セット（表用・裏用）
本体固定用ネジ10mm2本・15mm2本
本品への配線
ディスクリート線による半田づけとフレキコネクタの実装によるフレキ配線が可能です。
フラット リボン コネクタ付きタイプ
品番 CCNS-100-12-FRC
クリップ幅 19mm
製品概要
各極数用のガイドが添付されておりますので適合極数内のどの極数にもご使用できます。
裏返しのフレキに使用するための裏用ガイドも添付してありますので裏返し使用にも便利です。
先端部にカバーレイのついているフレキに対し、奥行きを0.5mm深くしたストッパーを標準でご指定できます。
適合FPC/端末寸法
基本配線パターン
2.54ピッチ FRCコネクタ仕様
配線方法
| ディスクリート | コネクタ | |||
|---|---|---|---|---|
| 配線済み | お客様で 配線 | FRC | コネクタ 取り付け | お客様で 取り付け |
| × | × | ◯ | × | × |
セット内容
FRCコネクタ付きクリップコネクタ本体
ガイドセット（3～12極用）
ガイド及びフレキ押え板止めネジ3本
フレキ押え板セット（表用・裏用）
本体固定用ネジ10mm2本・15mm2本
使用するFRCコネクタはヒロセ電機社製
HIF3BA-14PA-2.54DS（または同等品）14極品です。
13・14極は接続されていません。
接続用ケーブルの製作の際にご注意ください。
