用型号名称（个） LSF1300-1/LFH1900 （1） LSF2700C1 （2个）

近年来，随着各行业的发展，用于自动化和省力的空气压缩机的使用一直在稳步增加，与此成比例的是，压缩空气中的水分引起的问题也在迅速增加。 吸入空气压缩机的空气含有有害的污垢，灰尘，水蒸气和其他杂质，并且在0.69MPa时，大气被压缩机吸入并压缩到体积的1/8左右，因此水分，污垢，灰尘，油等的浓度保持在大气的8倍左右。

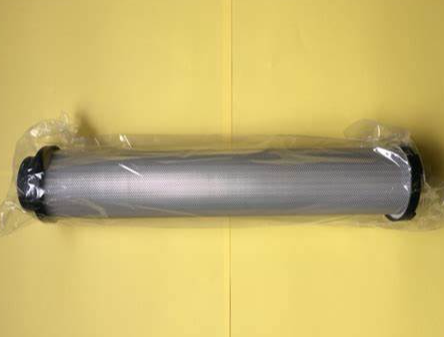

此外，当空气被压缩或空气温度降低时，原始空气的压力和温度不能包含与该温度下一样多的水蒸气，多余的水蒸气变成水分。 使用与这种杂质混合的压缩空气会导致各种问题。 因此，从高湿度和冷凝水的空压机排出的压缩空气作为冷冻式空气干燥机除湿的干燥空气送出，干燥空气中残留的固体通过过滤器送出更清洁的干燥空气。 Orion Machinery 用于去除固体的 Superline 过滤器（超级过滤器 LSF 系列）设计用于去除大于 1 μm 的固体，ELS1300是以下产品的替代滤芯。

ELS1300是新开发的滤芯，具有更高的耐水性，但滤芯是消耗品，需要定期更换。 作为指导，安装滤芯后多一年内会定期更换，但根据使用环境的不同，可能会短于一年（几个月）。 此外，如果安装了差压表（可选产品），即使在一年内，如果差压表的指针达到黄色范围（0.045~0.07MPa），也将更换新的滤芯。 差压表的红色范围（0.07MPa或更高）被禁用，因此必须在针落入红色范围内之前更换滤芯。 请注意，如果您忘记更换滤芯，杂质可能会流出到二次侧并导致过滤器主体故障。

I.-1.更换滤芯（LSF1300-1） （1）
拆卸外壳时，松开带盖固定螺钉，检查容器内的空气是否释放。
如果在不移除压缩空气的情况下松开螺钉，压缩空气将通过螺钉孔泄漏。
（2）将表带盖旋转180°以暂时固定，并松开表带的蝴蝶结。
（3）取下带子，向下拉外壳，内部防摔钩会脱落。
（4） 向下拉出内部滤芯。
（5）将O形圈连接到新滤芯的头盖上，然后将其插入机身。
（6）将O形圈放在外壳侧，向上推，直到挂钩悬挂。
（7）悬挂表带时，将表带盖固定螺钉与成为带子拧紧部分中心的位置对齐。
（8） 拧紧，直到蝴蝶结停止在塞子上。
（9） 将表带盖放回其原始位置。

I.-2.更换滤芯时（LSF2700C1） （1）
拆下法兰部分的六角螺栓，打开外壳。
（2） 拆下外壳内的支撑支架（M4 埋头机螺钉在 4 处）。
之后，清除外壳内部的污垢。
（3）向下拉滤芯，将新的滤芯插入容器并向上推直至停止。
（4） 关闭外壳并用安装螺栓和螺母固定。
* 安装螺栓、螺母、法兰垫片和拧紧扭矩

安装螺栓和螺母法兰垫片尺寸

*螺栓和螺母六角形尺寸，参考拧紧扭矩

*关于O形圈，过滤器的O形圈连接到滤芯上，但外壳侧的O形圈将单独购买。

II..如何
更换滤芯寿命指示器的电池（可选产品） 更换滤芯时，请更换滤芯寿命指示器的电池。
（1） 松开盖子上的固定螺钉。
（2） 滑开盖子。
（3） 用新电池更换内部电池。
元件寿命指示器通过更换电池重置并开始计算时间。
（4）更换电池或确认操作时，按下外壳内的照明确认开关，确认LED亮起。
* 请务必使用 AA 碱性电池 （LR6） 作为干电池。 使用其他干电池可能会导致故障。
* 请输入 （+） 和 （-） 正确。
* 请勿混合使用新电池、废旧电池或其他类型的电池。
* 请立即取出用过的电池。

三、注意事项
（1）更换滤芯时，先清除压力容器内的压缩空气，再进行。
如果压缩空气残留，它会吹出并造成伤害。
（2）运行压缩空气前，请务必检查外壳的设置状态。 如果外壳没有充分固定，它会脱落，压缩空气会吹出，造成伤害。
（3）如果滤芯表面有任何粘附材料，请用气枪轻轻清除。
（4）固定滤芯时，将滤芯笔直安装，注意确保O形圈的连接点完全密封。
如果密封不完整，杂质可能会流向二次侧。
（5）滤芯更换不完全可能会因压缩空气爆裂、杂质流出到二次侧等原因造成伤害，因此请小心。
