日本Avaldata图像输入板APX-3324A APX-3324E
发布时间：2023-10-18

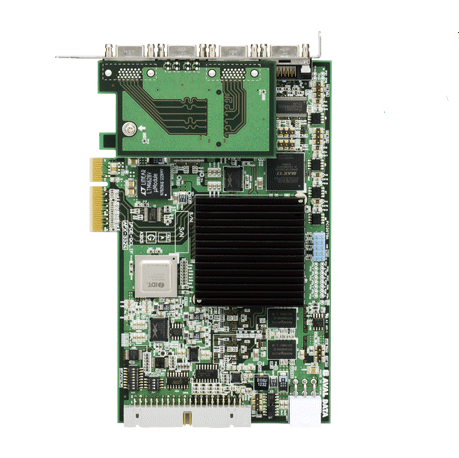

日本Avaldata图像输入板APX-3324A
| 型号名称 | APX-3324A |
| 图像输入 I/F | ◎ 相机链接基本配置 4 路 ◎ 26 个 SDR 4 针连接器 ◎ 兼容 面摄和线摄像头 ◎ 采样时钟 85MHz ◎ 图像数据 RGB 颜色：24 位单色：8 位 （1-3点击） / 10〜12位（1〜2抽头） |
| PoCL | 是（安全电源不符合要求） |
| 超级先进先出 | DDR2-SDRAM 512MB |
| 图像处理 | 点按排序 + 翻线 |
| 同步输出 | 摄像机控制信号：CC1 至 CC4 通用输出：8 通道，频闪：4 通道（TTL/集电极开路） |
| 同步输入 | 外部触发：TTL/集电极开路/差分信号 RS-442 编码器：差分信号 RS-422 （线路驱动器），A/B/Z 相位，1MHz （值） 通用输入：4通道（光耦合器） |
| 中断 | 图像输入开始、DMA 结束、GPIN 等 |
| 系统总线 | PCI Express2.0×4（5.0GT/s） |
| 电流消耗 | +12V 1.5A 值 |
| 使用环境 | 工作温度：0~50°C，湿度：35%~85%（无冷凝） |
| 外部尺寸 | 167.65毫米×111.15毫米，面板宽度20毫米（不包括突起） |
| 重量 | 174克 |
| 支持的操作系统 | 视窗10 64位 |
| 软件（可选） | 开发套件：SDK-AcapLib2（型号名称：AZP-ACAP-02） |
| 环境友好性 | RoHS |
