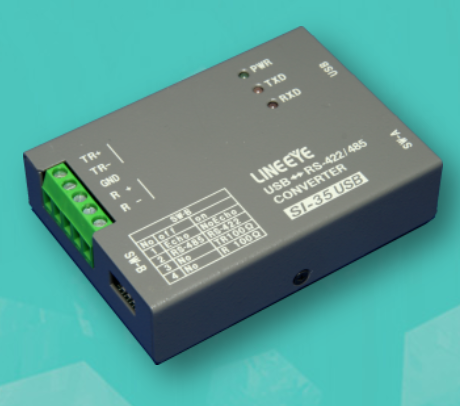

日本Lineeye接口转换器SI-35USB
发布时间：2023-05-10
议价 日本Lineeye接口转换器SI-35USB
< AWG24-14接线端子规格，可直接连接电线>

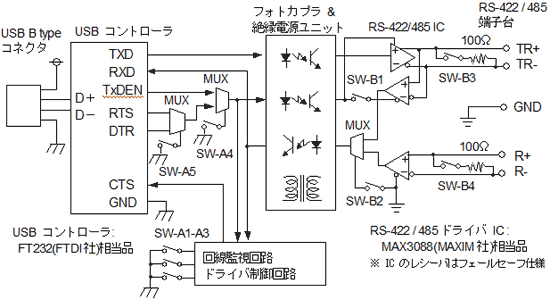

■方框图

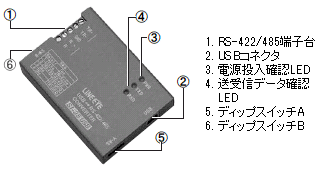

■各部分的说明
RS-422/485 接线端子
这是一个 5 极压紧接线端子，使现场接线工作变得容易。
| 终端编号 | 名字 | RS-422（全双工）※1 | RS-485（半双工）※1 | ||
|---|---|---|---|---|---|
| I/O※2 | 解释 | I/O※2 | 解释 | ||
| 1 | TR+ | O | 传输数据+ | I/O | 发送和接收的数据+ |
| 2 | 网址 | O | 传输的数据 - | I/O | 发送和接收的数据- |
| 3 | 接地 | - | 信号接地※4 | - | 信号接地※4 |
| 4 | R+ | 我 | 传入数据+ | - | 不可用※3 |
| 5 | R- | 我 | 传入数据 - | - | 不可用※3 |
*1：可通过拨码开关（SW-B）进行切换。
*2：从设备输出信号的方向为“O”，信号输入单元的方向为“I”，信号输入单元的方向为“I/O”。
*3：半双工模式下请勿连接任何东西。
*4：建议在设备之间连接GND，以防止设备过压损坏。
拨码开关 SW-A
您可以配置RS-422/485驱动器控制方法和内部定时器值以进行线路监控。
| SW1 | SW2 | SW3 | 内部定时器 （微秒） | 速度（基点） |
|---|---|---|---|---|
| 关闭 | 关闭 | 关闭 | 1350 | 更多9600 |
| 上 | 关闭 | 关闭 | 677 | 更多19200 |
| 关闭 | 上 | 关闭 | 338 | 更多38400 |
| 上 | 上 | 关闭 | 169 | 更多76800 |
| 关闭 | 关闭 | 上 | 85 | 更多150K |
| 上 | 关闭 | 上 | 42 | 更多300K |
| 关闭 | 上 | 上 | 43200 | 更多300 |
| 上 | 上 | 上 | 5400 | 更多2400 |
| SW4 | 关闭 | 仅在传输RS-422/485时自动主动控制驱动器（对于RS-485） |
|---|---|---|
| 上 | 当虚拟 COM 端口上的 DTR 或 RTS 处于 活动状态时，主动控制 RS-422/485 驱动程序（对于 RS-422） | |
| SW5 | 关闭 | 虚拟 COM 端口 DTR 主动控制 RS-422/485 驱动程序 |
| 上 | 虚拟COM端口上的RTS主动控制RS-422/485 驱动程序 |
拨码开关 SW-B
您可以选择RS-422/485通信方法和端接电阻。
| 西 南部 | 功能 | 关闭 | 上 |
|---|---|---|---|
| SW1 | 传输数据的回波接收 | 存在 | 没有 |
| SW2 | 通信方式 | 半双工 | 全双工 |
| SW3 | TXD 端接电阻器 | 打开 | 100Ω |
| SW4 | RXD 端接电阻器 | 打开 | 100Ω |
■安装方法

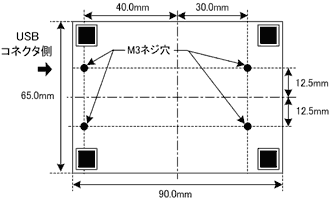

除了使用底部的 M3 螺丝孔进行安装或拧紧外，还可以使用可选的 DIN 安装板 （SI-DIN70） 或 DIN 垂直安装板 （SI-DIN30S） 将其连接到 35mm DIN 导轨上，并使用壁挂式安装支架 （SI-WM1） 从正面固定墙壁。
【壁挂式安装支架使用示例】
【DIN导轨安装示例】

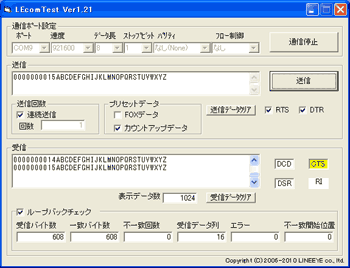

■包括简单的通信测试软件
Windows®版本的软件允许您轻松地从PC的COM端口或虚拟COM端口发送和接收数据，并打开/关闭并检查控制线作为标准配置。
典型的通信速度从 300 bps 到 921.6 Kbps 可以设置 1Mbps、1.5Mbps、2Mbps 和 3Mbps。 您可以以 SI-USB 系列支持的速度尝试通信测试。
可以显示控制线 （RTS/DTR） 开/关和控制线 （CTS/DCD/DSR） 状态。 它还可用于检查SI-35USB的驱动器控制和线路监控功能。
版本允许简单的环回测试。
