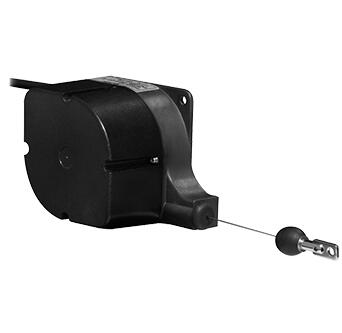

日本Mutoh武藤编码器DES-01-C

多彩な測長ニーズに対応。
ワイヤーの引き出し量で機械装置の移動距離を計測。土木工事、建築工事用機械の油圧ジャッキなどのストローク検出、劇場の緞帳／スタジオの照明等のストローク検出、建築物の構造途中での高さ測定、エレベータ・クレーンの移動量検出など、長距離の測長ニーズに*適です。デジタルカウンタや位置決めカウンタと接続する事により移動量のデジタル表示や位置決め制御が簡単にできます。
取り付け位置は柔軟に設定可能
高精度なストローク検出を保持。取り付け位置も柔軟に設定できます。

機種名	ショートストローク		ミドルストローク						ロングストローク	ロングストローク [受注生産品]
	DS-025	DX-025	D-540 D-5400	DES-01	DEX-01	D-1000Z	DE-04	DL-07	DL-10	DL-20A

ワイヤー有効長	0～250mm		600mm	1,000mm		2,400 mm	4,000 mm	7,000 mm	10ｍ	20m
分解能（mm）	0.1	0.01^※1	0.1^※1 0.01^※1	0.1^※1	0.01^※1	0.1（2逓倍時）			0.1^※1	0.1^※1
出力パルス数	10パルス /mm	25パルス /mm	2.5パルス /mm 25パルス /mm	2.5パルス /mm	25パルス /mm	5パルス/mm			2.5パルス/mm
ワイヤー径	φ0.45mm		φ0.6mm	φ0.6mm		φ0.6mm	φ0.45mm	φ0.7mm		φ1.0mm
耐久性（往復回数）	100万回以上					5万回以上	50万回（0～2m以内） 20万回（2～4m）	5万回以上	20万回以上	1万回以上
出力相	A、B 相									A、B、Z相
出力形態	オープンコレクタ		コンプリメンタリ	Ｖ：コンプリメンタリＣ：オープンコレクタ（オプション）		Ｃ：オープンコレクタＶ：コンプリメンタリＥ：ラインドライバ			オープンコレクタ	オープンコレクタ
電源	DC4.5～13V		DC4.5～26V			DC4.5～26V （ラインドライバ出力は5V±5％）				DC5～24V
質　量	60g		350g			750g	880g	1.65kg	3.5kg	約9kg
接続ケーブル	2m　φ3 （先端未処理）		2m　 φ5.3 （DIN8P コネクタ付）	2m　φ3.9 （DIN8Pコネクタ付）		2m　φ5.3 （DIN8Pコネクタ付) （ラインドライバ出力は先端未処理）			2m　φ5.3 （DIN8Pコネクタ付)	2m 　φ5 （コネクタ無）
伝送距離	15m以下					15m以下（ラインドライバ出力は50m以下）				15m以下
オプション	TC-1		ー							TC-1
