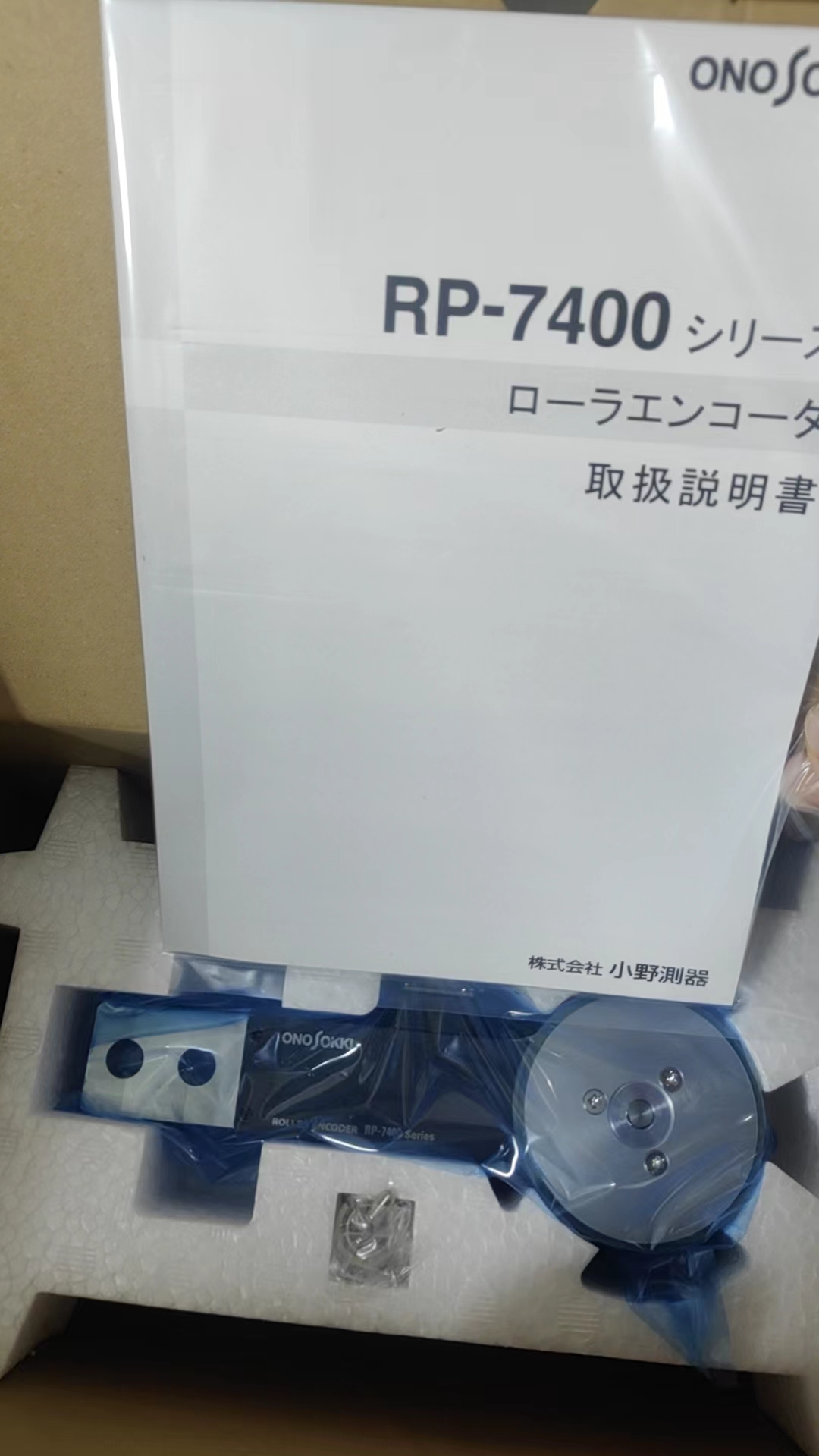

小野测器ONOSOKKI 滚轮式编码器RP-7400-200P
发布时间：2024-03-01
仕様
| 電気的特性 | 出力パルス数 | 速度用 | 120､1200 P/R |
|---|---|---|---|
| 測長用 | 200 P/R | ||
| 出力波形 | 2相方形波 | ||
| デューティ比 | 50±25 % | ||
| 位相差 | 90±45 ° | ||
| 出力電圧 （DC 12 V供給時） | “Hi”：+10 V 以上 “Lo”：+0.5 V 以下 | ||
| 出力方式 | トーテムポール （負荷抵抗 470 Ω 以上） | ||
| オプション※ | RP-0701：エミッタ出力 RP-0702：コレクタ出力 RP-0703：オープンコレクター出力 | ||
| 電源 | DC12 V±5 % （100 mA以下） | ||
| 環境特性 | 使用温度範囲 | 0 ～+50 ℃ （氷結・結露しないこと） | |
| 保存温度範囲 | -10 ～+65 ℃ （氷結・結露しないこと） | ||
| 使用湿度範囲 | 35 ～93 %RH以下 （氷結・結露しないこと） | ||
| 保護等級 | IP40（ケーブル RP-0181/RP-0182使用時） | ||
| 質量 | 約 400 g | ||
| 機械的特性 | 速度範囲 | 0～600 m/min （速度範囲は測定対象の条件によって変化します） | |
| ローラー材質 | 芯金：アルミニウム ゴム：ウレタン焼付け（高度A90） | ||
| ローラー周長 | 200 mm | ||
| 許容軸荷重 | ラジアル：20 N | ||
| 起動トルク | 1 mN･m | ||
| 慣性モーメント | 0.6 kg･cm2 | ||
| 耐振動 | 19.6 m/s2 X/Y/Z 各方向（各150分）、10～150 Hzスィープ、20サイクル | ||
| 耐衝撃 | 196 m/s2 X/Y/Z 各±両方向（6方面）各3回（合計18回）、正弦半波、作用時間11 ms | ||
| 取付穴（位置） | φ10 mm x 2 間隔 20 mm | ||
| 付属品 | 取扱説明書 1部 コネクター 1個 （RM12BPE-5S：ヒロセ電機株式会社製） | ||
| 適合ケーブル （オプション） | RP-0181 （片側圧着端子 M3）5 m ：TM-4100シリーズ デジタル回転計 接続用 RP-0184（片側フェルール端子）5m：TM-4300シリーズ リバーシブルカウンター接続用 | ||
| 適合表示器 | 速度用 | TM-4100シリーズ デジタル回転計 | |
| 測長用 | TM-4300シリーズ リバーシブルカウンター | ||
| 価格 | 本体 | ¥ 130,000 より （税込 ¥ 143,000 より） | |
| オプション | 出力オプション：RP-0701/RP-0702/RP-0703 : ケーブル：RP-0181 (5 m) ケーブル：RP-0184 (5 m) ※RP-0181 は、*大延長10 mまで。 | ||
※ ローラーエンコーダー（測長計測）は設置状況やローラーのスリップ、ローラー磨耗などにより計測値に累積誤差が発生いたします
※ TM-4300シリーズ リバーシブルカウンターには補正機能がありますので、ローラーの磨耗などによる外周誤差を補正することができます
※ RP-7400 1200 P/RとFV-1500の組み合わせで移動速度（m/min）を計測する場合は、表示単位を"USER"にしてご使用ください
