日本长谷川减速机BHLM-50型

BHLM-50

BHLM-40

BHLM-63

BHLM-70

BHLM-80

BHLM-90

BHLM-100

HT-19018

HT-19016

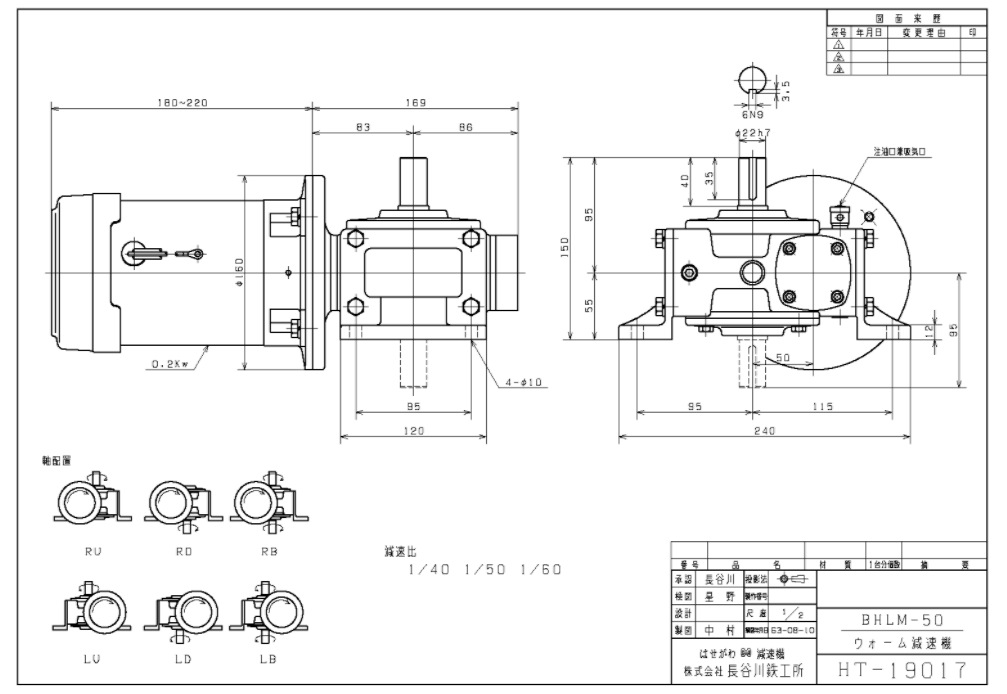

HT-19017

HT-19019

HT-19020A

HT-19021

HT-19022

HT-19023

HT-19024

HT-19025

伝動能力表

減速比 モーター出力 項目 単位 10Hz 20 30 40 50 60 70 80 90 100 110 120

40型 1/10 0.2(Kw) 回転数 r/min 30 60 90 120 150 180 210 240 270 300 330 360

出力トルク N・ｍ 6.66 7.35 8.04 8.13 9.11 10.00 9.21 7.64 7.25 5.98 5.19 4.80

出力O.H.L N 1431 1431 1303 1186 1098 1039 980 941 902 872 843 823

1/20 回転数 r/min 15 30 45 60 75 90 105 120 135 150 165 180

出力トルク N・ｍ 11.66 13.03 14.21 14.5 16.37 18.13 16.86 13.92 13.33 11.07 9.51 8.82

出力O.H.L N 1431 1431 1431 1431 1382 1303 1235 1186 1137 1098 1068 1039

1/30 回転数 r/min 10 20 30 40 50 60 70 80 90 100 110 120

出力トルク N・ｍ 14.9 16.95 18.72 19.21 21.95 24.4 22.74 18.91 18.03 14.99 13.03 12.05

出力O.H.L N 1431 1431 1431 1431 1431 1431 1421 1352 1303 1264 1225 1186

50型 1/40 回転数 r/min 7.5 15 22.5 30 37.5 45 52.5 60 67.5 75 82.5 90

出力トルク N・ｍ 15.88 18.82 21.07 22.15 25.28 28.22 26.66 22.25 21.36 17.93 15.58 14.41

出力O.H.L N 2234 2234 2195 1999 1852 1744 1656 1588 1529 1470 1421 1382

1/50 回転数 r/min 6 12 18 24 30 36 42 48 54 60 66 72

出力トルク N・ｍ 19.7 23.13 25.97 27.44 31.07 34.59 32.54 27.24 26.26 22.05 19.11 17.84

出力O.H.L N 2234 2234 2234 2156 1999 1882 1784 1705 1646 1588 1539 1490

1/60 回転数 r/min 5 10 15 20 25 30 35 40 45 50 55 60

出力トルク N・ｍ 21.27 25.19 28.52 30.18 34.4 38.81 36.16 30.38 29.4 24.7 21.36 19.99

出力O.H.L N 2234 2234 2234 2234 2127 1999 1901 1813 1744 1686 1637 1588

1/10 0.4(Kw) 回転数 r/min 30 60 90 120 150 180 210 240 270 300 330 360

出力トルク N・ｍ 15.78 18.52 19.89 20.78 21.36 18.03 15.68 13.82 12.35 11.17 10.29 9.9

出力O.H.L N 1999 1588 1.82 1254 1166 1098 1049 1000 960 931 902 872

1/20 回転数 r/min 15 30 45 60 75 90 105 120 135 150 165 180

出力トルク N・ｍ 26.17 31.46 34.3 36.36 37.53 31.95 27.83 24.7 22.25 20.09 18.62 17.93

出力O.H.L N 2234 1999 1744 1588 1470 1382 1313 1254 1205 1166 1127 1098

1/30 回転数 r/min 10 20 30 40 50 60 70 80 90 100 110 120

出力トルク N・ｍ 36.06 43.71 48.02 51.16 52.92 44.98 39.3 34.99 31.65 28.71 26.46 25.68

出力O.H.L N 2234 2234 1999 1813 1686 1588 1509 1441 1382 1333 1294 1254

63型 1/40 回転数 r/min 7.5 15 22.5 30 37.5 45 52.5 60 67.5 75 82.5 90

出力トルク N・ｍ 40.28 50.18 56.06 59.98 62.92 54.19 47.43 42.53 38.42 34.89 32.34 31.16

出力O.H.L N 2862 2862 2862 2862 2852 2685 2558 2440 2352 2264 2195 2136

1/50 回転数 r/min 6 12 18 24 30 36 42 48 54 60 66 72

出力トルク N・ｍ 53.51 65.86 72.52 77.81 81.05 69.48 60.66 54.19 48.9 44.49 41.45 40.18

出力O.H.L N 2862 2862 2862 2862 2862 2862 2754 2626 2528 2440 2362 2303

1/60 回転数 r/min 5 10 15 20 25 30 35 40 45 50 55 60

出力トルク N・ｍ 47.92 60.96 69.19 74.87 79.09 68.8 60.56 54.68 49.59 45.08 42.04 40.57

出力O.H.L N 2862 2862 2862 2862 2862 2862 2862 2793 2685 2597 2509 2440

70型 1/10 0.75(Kw) 回転数 r/min 30 60 90 120 150 180 210 240 270 300 330 360

出力トルク N・ｍ 26.85 32.44 36.26 38.81 40.96 34.59 29.89 26.26 23.42 21.27 21.17 19.4

出力O.H.L N 2901 2303 2009 1833 1695 1597 1519 1450 1392 1352 1303 1264

1/20 回転数 r/min 15 30 45 60 75 90 105 120 135 150 165 180

出力トルク N・ｍ 45.08 55.47 63.6 68.7 73.11 61.94 53.8 47.73 42.73 38.91 38.71 35.57

出力O.H.L N 3499 2901 2538 2303 2136 2009 1911 1833 1754 1695 1646 1597

1/30 回転数 r/min 10 20 30 40 50 60 70 80 90 100 110 120

出力トルク N・ｍ 61.35 76.93 87.91 95.65 101.9 87.12 75.75 67.42 60.56 55.17 55.17 50.86

出力O.H.L N 3499 3322 2901 2636 2450 2303 2185 2097 2009 1940 1882 1833

80型 1/40 回転数 r/min 7.5 15 22.5 30 37.5 45 52.5 60 67.5 75 82.5 90

出力トルク N・ｍ 80.07 99.96 114.7 124.5 134.3 114.7 98.98 88.4 79.77 72.52 72.52 66.84

出力O.H.L N 5067 5067 4626 4194 3900 3665 3489 3332 3205 3097 2999 2911

1/50 回転数 r/min 6 12 18 24 30 36 42 48 54 60 66 72

出力トルク N・ｍ 88.2 112.7 130.3 142.1 152.9 131.3 114.7 102.9 92.32 84.48 84.38 78.2

出力O.H.L N 5067 5067 4978 4528 4194 3949 3753 3587 3450 3332 3224 3136

1/60 回転数 r/min 5 10 15 20 25 30 35 40 45 50 55 60

出力トルク N・ｍ 107.8 136.2 156.8 171.5 185.2 157.8 137.2 123.5 110.7 100.9 100.9 94.08

出力O.H.L N 5067 5067 5067 4802 4459 4194 3989 3812 3665 3538 3430 3332

1/10 1.5(Kw) 回転数 r/min 30 60 90 120 150 180 210 240 270 300 330 360

出力トルク N・ｍ 74.87 76.54 82.61 86.34 90.06 75.46 65.17 57.33 51.25 46.26 41.94 38.61

出力O.H.L N 4194 3332 2911 2646 2460 2313 2195 2097 2019 1950 1891 1833

1/20 回転数 r/min 15 30 45 60 75 90 105 120 135 150 165 180

出力トルク N・ｍ 131.3 136.2 149 157.8 165.6 139.2 120.5 106.8 95.75 86.53 78.99 72.62

出力O.H.L N 5067 4194 3665 3332 3097 2911 2764 2646 2548 2460 2381 2313

1/30 回転数 r/min 10 20 30 40 50 60 70 80 90 100 110 120

出力トルク N・ｍ 170.5 180.3 201.9 213.6 225.4 191.1 166.6 148 132.3 120.5 109.8 100.9

出力O.H.L N 5067 4802 4194 3812 3538 33352 3165 3028 2911 2813 2724 2646

90型 1/40 回転数 r/min 7.5 15 22.5 30 37.5 45 52.5 60 67.5 75 82.5 90

出力トルク N・ｍ 215.6 229.3 257.7 274.4 289.1 245 214.6 190.1 171.56 155.8 142.1 131.3

出力O.H.L N 6223 5664 4949 4498 4175 3930 3734 3567 3430 3312 3205 3116

1/50 回転数 r/min 6 12 18 24 30 36 42 48 54 60 66 72

出力トルク N・ｍ 236.2 256.8 288.1 310.7 276.4 250.9 230.3 214.6 198.9 180.3 164.6 151.9

出力O.H.L N 6223 6105 5331 4841 4498 4234 4018 3842 3695 3567 3459 3361

1/60 回転数 r/min 5 10 15 20 25 30 35 40 45 50 55 60

出力トルク N・ｍ 280.3 304.8 342 303.8 269.5 242.1 222.5 207.8 196 184.2 175.4 167.6

出力O.H.L N 6223 6223 5664 5145 4773 4498 4273 4087 3930 3793 3675 3567

1/10 2.2(Kw) 回転数 r/min 30 60 90 120 150 180 210 240 270 300 330 360

出力トルク N・ｍ 93.79 101.9 107.8 111.7 114.7 96.04 83.2 73.11 65.27 58.9 54.1 49.59

出力O.H.L N 4498 3567 3116 2832 2626 2470 2352 2244 2166 2087 2019 1960

1/20 回転数 r/min 15 30 45 60 75 90 105 120 135 150 165 180

出力トルク N・ｍ 170.5 188.2 200.9 209.7 215.6 180.3 157.8 139.2 124.5 112.7 103.9 95.26

出力O.H.L N 5664 4498 3930 3567 3312 3116 2960 2832 2724 2626 2548 2470

1/30 回転数 r/min 10 20 30 40 50 60 70 80 90 100 110 120

出力トルク N・ｍ 214.6 243 263.6 278.3 290.1 245 213.6 189.1 169.5 153.9 142.1 130.3

出力O.H.L N 6223 5145 4498 4087 3793 3567 3391 3244 3116 3009 2920 2832

100型 1/40 回転数 r/min 7.5 15 22.5 30 37.5 45 52.5 60 67.5 75 82.5 90

出力トルク N・ｍ 283.2 318.5 347.9 366.5 381.2 321.4 281.3 249.9 224.4 203.8 188.2 173.5

出力O.H.L N 7536 6517 5694 5165 4802 4518 4292 4106 3949 3812 3695 3587

1/50 回転数 r/min 6 12 18 24 30 36 42 48 54 60 66 72

出力トルク N・ｍ 316.5 364.6 397.9 423.4 402.8 361.6 330.3 292 262.6 239.1 221.5 203.8

出力O.H.L N 7536 7017 6125 5566 5165 4861 4626 4420 4253 4106 3979 3861

1/60 回転数 r/min 5 10 15 20 25 30 35 40 45 50 55 60

出力トルク N・ｍ 376.3 432.2 471.4 433.2 386.1 345.9 316.5 295 280.3 264.6 250.9 241.1

出力O.H.L N 7536 7458 6517 5919 5498 5165 4910 4694 4518 4361 4224 4106

スクロールできます

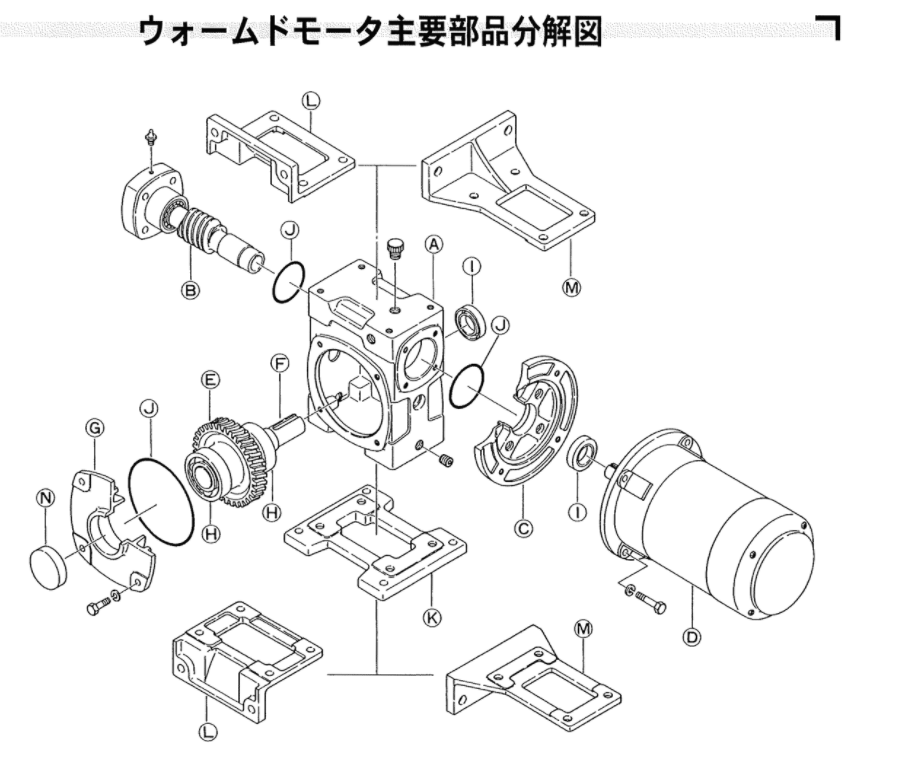

展開図
