便携,手持式压力液晶显示计
特 征
实现高稳定性将半导体芯片用于压敏元件。
电子电路技术的温度补偿。电池寿命长
使用两节AAA干电池可持续使用超过1000小时。自动断电功能
简单，单手操作
带保持功能的数字显示器没有读取错误。
系列名称 额定压力 101:-10~10kPa 102:-100~100kPa 103:-100~1000kPa 压力类型 R:表压(复合压力) 显示单位 无:kPa M:MPa H:mmHg W:单位切换类型✽1 检测报告/校准证书附所附 无:无附加 X1:检测报告所附 X2:検检测报告/校准证书所附 可追溯性系统图表所附 无:无附加 T:可追溯性系统图表所附 ✽1) 在单位切换类型（W）中，103R 系列产品不支持 mmHg 单位。 ※「ー」不支持作为显示单位。 一 般 规 格 显 示 模 拟 输 出 一 般 规 格 显 模 拟 输 出 Unless otherwise specified, tolerance : ± 0.5 (Unit: mm)型式表示
PG-100N - 102 R - M X2 T
(此外，请参阅下表以了解是否对应相同类型的显示单位。)单位切换类型(W) 显示对应表
额定压力范围 显示单位 kPa Mpa mmHg in.Hg mmAq psi bar 101R 〇 ― 〇 〇 〇 〇 〇 102R 〇 〇 〇 〇 ― 〇 〇 103R 〇 〇 ― 〇 ― 〇 〇 型号一览表
压力类型 表压（复合压力） 额定压力（kPa） -10～10 -100～100 -100～1000 kPa 只有本体 PG-100N-101R PG-100N-102R PG-100N-103R 检测报告所附 PG-100N-101R-X1 PG-100N-102R-X1 PG-100N-103R-X1 检测报告+ 可追溯性系统图表所附 PG-100N-101R-X1T PG-100N-102R-X1T PG-100N-103R-X1T 检测报告＋校准证书所附 PG-100N-101R-X2 PG-100N-102R-X2 PG-100N-103R-X2 可追溯性系统图表所附 PG-100N-101R-T PG-100N-102R-T PG-100N-103R-T 检测报告＋校准证书+可追溯性系统图表所附 PG-100N-101R-X2T PG-100N-102R-X2T PG-100N-103R-X2T MPa 只有本体 ― ― PG-100N-103R-M 检测报告所所附 PG-100N-103R-M-X1 检测报告+ 可追溯性系统图表所附 PG-100N-103R-M-X1T 检测报告＋校准证书所附 PG-100N-103R-M-X2 可追溯性系统图表所附 PG-100N-103R-M-T 检测报告＋校准证书+可追溯性系统图表所附 PG-100N-103R-M-X2T mmHg 只有本体 PG-100N-101R-H PG-100N-102R-H ― 检测报告所附 PG-100N-101R-H-X1 PG-100N-102R-H-X1 检测报告所附+ 可追溯性系统图表所附 PG-100N-101R-H-X1T PG-100N-102R-H-X1T 检测报告＋校准证书付 PG-100N-101R-H-X2 PG-100N-102R-H-X2 可追溯性系统图表所附 PG-100N-101R-H-T PG-100N-102R-H-T 检测报告＋校准证书+可追溯性系统图表所附 PG-100N-101R-H-X2T PG-100N-102R-H-X2T 单位切换 只有本体 PG-100N-101R-W PG-100N-102R-W PG-100N-103R-W 检测报告所附 PG-100N-101R-W-X1 PG-100N-102R-W-X1 PG-100N-103R-W-X1 检测报告所附+ 可追溯性系统图表所附 PG-100N-101R-W-X1T PG-100N-102R-W-X1T PG-100N-103R-W-X1T 检测报告＋校准证书所附 PG-100N-101R-W-X2 PG-100N-102R-W-X2 PG-100N-103R-W-X2 可追溯性系统图表所附 PG-100N-101R-W-T PG-100N-102R-W-T PG-100N-103R-W-T 检测报告＋校准证书+可追溯性系统图表所附 PG-100N-101R-W-X2T PG-100N-102R-W-X2T PG-100N-103R-W-X2T 标准规格〈kPa 显示〉
◆除非另有说明，否则环境温度为25±5°C。
项目 PG-100N 压力类型 表压 型号(kPa 显示产品) 101R 102R 103R 额定压力 −10 ~ 10kPa −100 ~ 100kPa −100 ~ 1000kPa *大压力 20kPa 200kPa 1500kPa 破坏压力 50kPa 500kPa 2000kPa 适用介质 非腐蚀性气体 工作温度 0 ~ 50°C 补偿温度 0 ~ 50°C 工作湿度 15 ~ 85%RH（没有凝结） 储存温度 −20 ~ 70°C（大气压，湿度65％RH以下） 压力端口 M5 内螺纹 净重 约 100g 电源 AAA干电池、DC1.5 V × 2 电池寿命1000小时以上 显示位数 3 1/2 显示元素 LCD 额定显示 −10.00 ~ 10.00kPa −100.0 ~ 100.0kPa −100 ~ 1000 kPa/−. 100 ~ 1.000（MPa 显示产品） 显示周期 大约 4次/秒 综合精度 ± 0.5 %F.S. ± 2 digits (at 25 °C ± 5 °C) ± 1.5 %F.S. ± 2 digits (at 25 °C ± 25 °C) ± 1.0 %F.S. ± 2 digits (at 25 °C ± 25 °C) 分辨率 1 digit 电源（外部电源） 5 ± 0.5 V DC 5 mA maximum 输出电压 0 ~ ± 1.000 V ※与显示值成比例 输出精度/分辨率 ± 10 mV / 1mV 输出电阻 Approx. 10 k Ω 响应速度 Approx. 10 ms 附加功能 自动断电，显示保持，电池更换显示（LOBAT），零点调整 配件 外径φ6管用单头活接头1个、内径φ4管用倒钩接头1个、AAA电池2件，表带 另售 (单独出售) PG-100N用软质便携包 标准规格<非SI单位版本>
◆除非另有说明，否则环境温度为25±5°C。
项目 PG-100N 压力类型 表压 型号(kPa显示产品) 101R-H 102R-H 额定压力 kPa(mmHg) − 10 ~ 10(− 75.0 ~ 75.0) − 100 ~ 100(− 750 ~ 750) *大压力 kPa(mmHg) 20kPa (150) 200(1500) 破坏压力 kPa(mmHg) 50kPa (375) 500(3750) 适用介质 非腐蚀性气体 工作温度 0 ~ 50°C 补偿温度 0 ~ 50°C 工作湿度 15 ~ 85%RH（没有凝结） 储存温度 −20 ~ 70°C（大气压，湿度65％RH以下） 压力端口 M5 内螺纹 净重 Approx. 100g 电源 AAA干电池、DC1.5 V × 2 电池寿命1000小时以上
示显示位数 3 1/2 顯示素子 LCD 额定显示范围 − 75.0 ~ 75.0（mmHg 显示品） − 750 ~ 750（mmHg 显示品） 显示周期 大約4次/秒 综合精度 ± 0.5 %F.S. ± 2 digits (at 25 °C ± 5 °C) ± 1.5 %F.S. ± 2 digits (at 25 °C ± 25 °C) ± 1.0 %F.S. ± 2 digits (at 25 °C ± 25 °C) 分辨率 1 digit 电源（外部电源） 5 ± 0.5 V DC 5 mA maximum 输出电压 0 ~ ± 1.000 V ※与显示值成比例 输出精度/分辨率 ± 10 mV / 1mV 输出电阻 Approx. 10 kΩ 响应速度 Approx. 10 ms 附加功能 自动断电，显示保持，电池更换显示（LOBAT），零点调整 配件 外径φ6管用单头活接头1个、内径φ4管用倒钩接头1个，AAA电池2件，表带 另售 (单独出售) PG-100N 用软质便携包 环境特征
测试项目 测试方法（条件 25 ± 5 °C） 变化量 耐振动 Amplitude 1.5 mm P-P, 10 ~ 55 Hz,

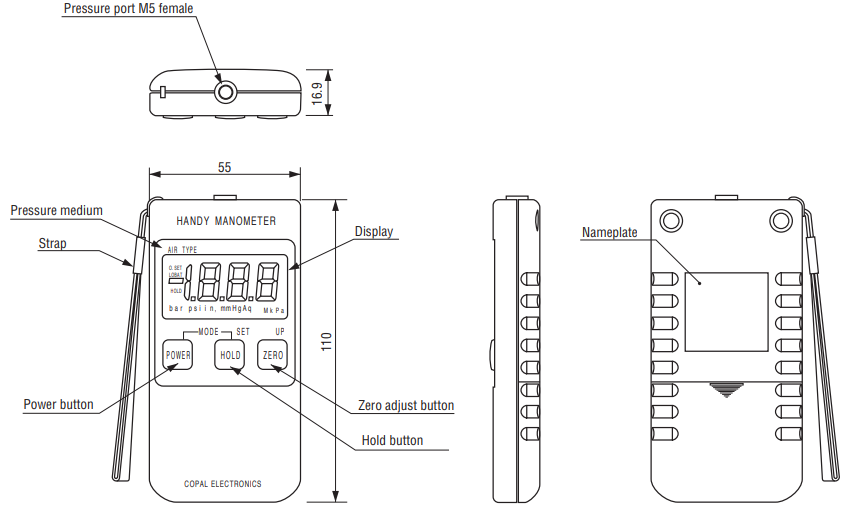

3 directions for 2 hours each (packed)显示准确性*大：± 1 %F.S 抗震性 98.1 m/s2 , 3 directions for 3 times each (packed) 防潮性 40 °C, 90 ~ 95 %RH, 240 hrs 压力周期 0 ~ Rated pressure, 106 cycles 外形尺寸
