日本共和应变片KFGS-3-350-C1-23

主要特性

材料电阻元件

Cu-Ni系合金箔

材料基底

聚酰胺

使用主要适用粘合剂硬化后的使用温度范围（℃）

CC-33A：-196～120℃

CC-35：-30～120℃

CC-36：-30～100℃

EP-340：-55～150℃

PC-600：-196～150℃

和主要的导线组合时的温度（℃）

聚酯铜线：-196～150℃

平行乙烯线（L-6, L-7）：-10～80℃

中温用导线（L-11, L-12）：-100～150℃

自动补偿温度范围（℃）

10～100℃

适用线膨胀系数×10－6/℃

5, 11, 16, 23, 27

室温下应变片界限（约％）

5.0

室温下疲劳寿命（次数）

1.2×107 （±1500×10-6应变时）

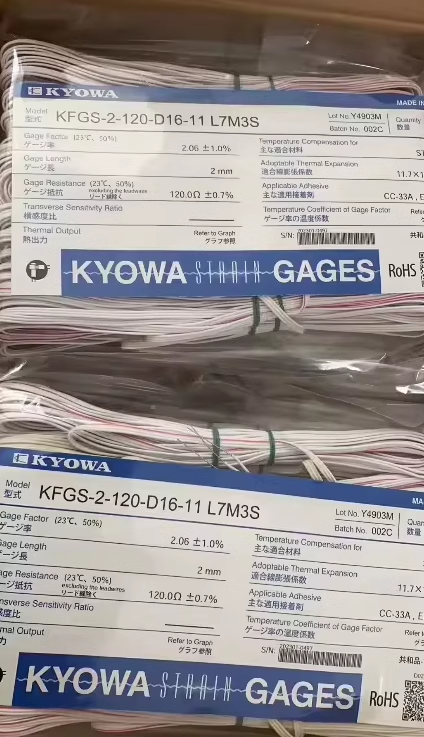

相关图片

构成

订购时，在应变片型号名称的末尾处空开1个字符后，加上与导线长度相对应的线名。

例）KFGS-2-120-C1-11带1m长的3线式平行聚乙烯线时：

　→KFGS-2-120-C1-11 L1M3R

为了正确使用

关于带导线的应变片导线

●单轴双线式导线的标准色为红色（R），也可根据要求制成白色、绿色、黄色、黑色。

●单轴3线式的标准色为红色条纹（R），也可根据要求制成蓝色，黄色的条纹。

●双轴，3轴应变片的颜色区分为双线式时的0°: 红色，90°: 白色，45°: 绿色

　3线式时的0°: 红色， 90°: 黄色，45°: 蓝色的条纹。各种颜色均表示为S。
