日本共和KYOWA压力传送器DS-10GA 1kPa PDS-25GA 2.5kPa
发布时间：2024-03-07
微差压压力传感器
本传感器采用在硅平面隔上形成扩散型半导体的应变片, 小型、轻量、高精度的单体型微差压压力传感器。 额定容量：1～7kPa 温度补偿范围：0～50℃
PDS-A 额定容量 1kPa 非线性 ±0.5%RO或以内 滞后 ±0.3%RO或以内 额定输出 ±7～23mV 额定输出差 ±1.0%RO（负载方向引起的灵敏度差） 允许使用温度范围 -20～70℃ 允许使用湿度范围 20%～85%（0～50℃） 温度补偿范围 0～50℃ 零点温度影响 ±0.1%RO/℃或以内 输出温度影响 ±0.1%/℃或以内 压力媒体 一般空气（非腐蚀性气体） 初期不平衡 ±10mV或以内 电桥输出电阻 2～6kΩ 电源*1 DC10V（9.5～15V）5mA或以下 电缆 0.05mm2，4芯屏蔽氯丁橡胶铠装线3m，外径3mm，前端插头 PRC03-12A10-7M 安全过载 600% *大线压 100kPa 固有频率 约1.7kHz 重量 约40g（不含电缆） 放置角度差的影响 以水平安装状态为基准，上下90°倾斜时的零点变动为±0.8%RO或以内 内部容积 LOW侧 约1×10-6m3（1mL） 压力连接部 外径4.7mm 套筒接头 *1：使用信号放大器时，要用CDV-900A 或者WGA-710C。PDS-10GA 1kPa用
规格
性能
环境特性
电气特性
（屏蔽线没有与主机连接）机械特性
HIgH侧 约0.2×10-6m3（0.2mL）

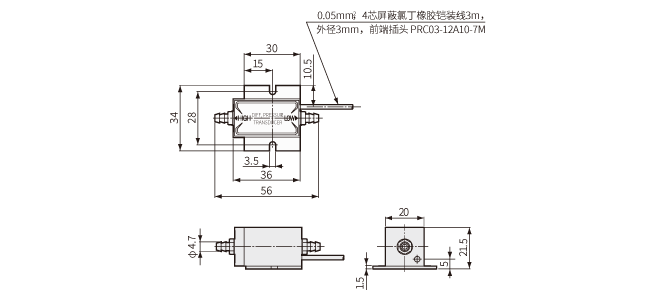

使用WGA-710C时，PDS-A的额定输出要在±22mV以内，或者初期不平衡要在±9mV以内。 外形尺寸图
