日本小野测器ONOSOKKI数显流量仪 FM-3100
发布时间：2024-03-12
低流量到高流量的广域对应,实现高精度的质量流量测量
发动机的研发，需要提高低流量范围的高精度流量测量，并评估瞬态过程中的燃油消耗特性。FM-3100满足以上研发要求并且高速输出流量的数据。
特长
1.针对瞬态流量变化的高速响应测量
通过捕捉流量的瞬态变化，可在1 ms内更新模拟输出和CAN输出。

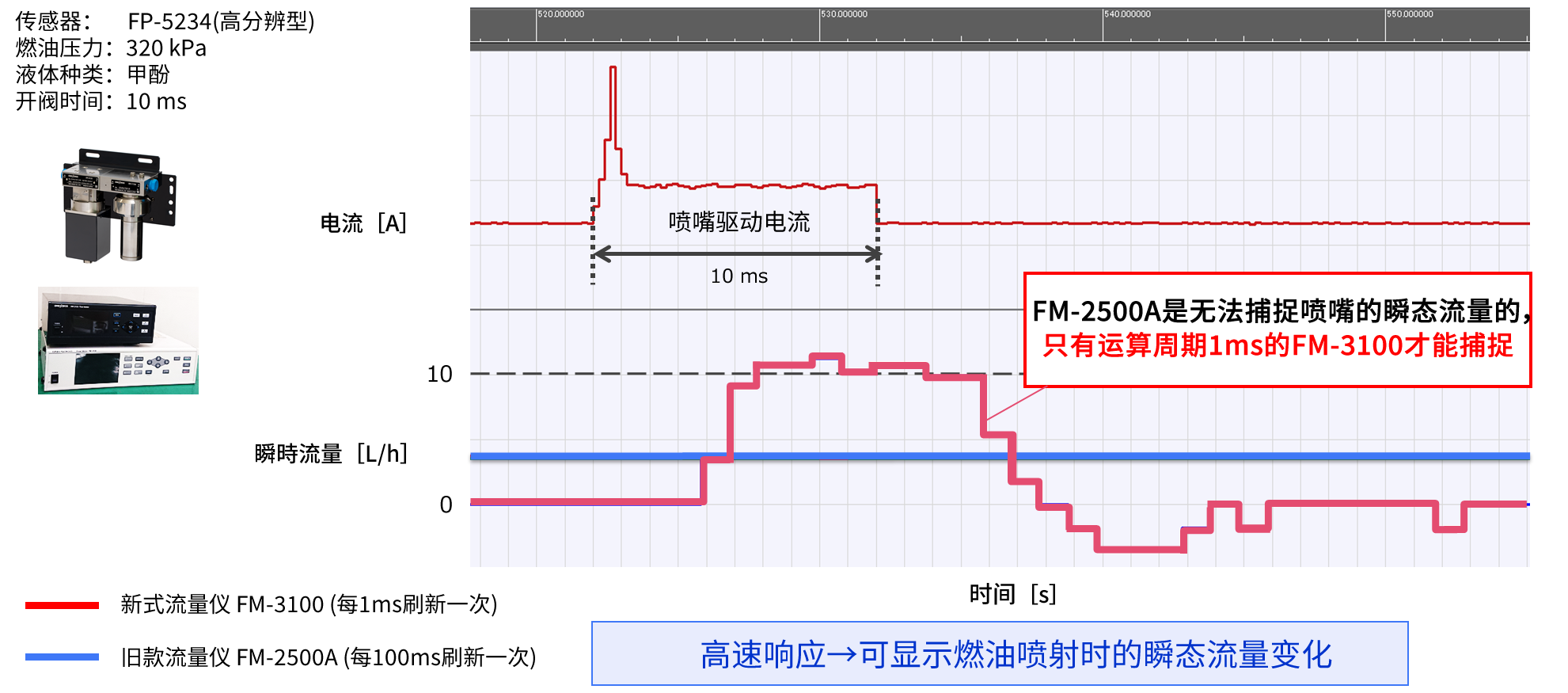

喷嘴的瞬态流量测量

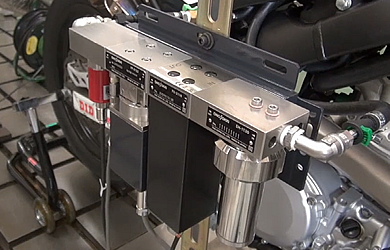

实例：发动机启动时的瞬态质量流量测试

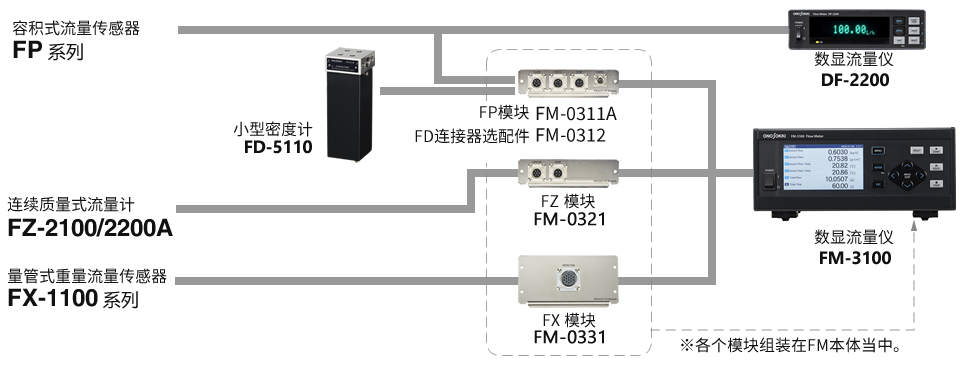

系统构成例
规格
一般规格
| 适配传感器 | FP系列/FD-5110/FX系列/FZ系列 ※要追加对应各种传感器的模块(另售) |
| 电源电压 | AC100 V to 240 V ± 10 % |
| 消耗功率 | 80 VA 以下（FM-3100和FP-2140S 2台连接的情况下） |
| 使用温度范围 | 0 to +50 °C |
| 使用湿度范围 | 10 to 85 % （非结露) |
| 保存温度范围 | -10 to +60 °C |
| 保存湿度范围 | 10 to 85 % （非结露) |
| 外观尺寸 | 240.0（W）×99.0（H）×296.0（D） mm *不包含突起结构 |
| 重量 | 约 3 kg |
| 符合指令 | CE标识 (FM-0311) 低电压(LVD)指令 2014/35/EU 规格 EN61010-1 EMC指令 2014/30/EU 规格EN61326-1 RoHS指令 2011/65/EU 规格 EN50581 +(EU)2015/863 |
| 附属品 | AC电源电缆，FM-0012 模拟输出变换适配器(Dsub - BNC电缆 0.5 m)，使用说明书 |
FM-0311A FP模块 + FM-0312 FD连接器选配件
| 适用传感器 | FP-4135, FP-213/213S, FP-3130/3130S, FP-3132/3132S, FP-2140H, FP-2240HA, FP-3140/3142, FP-2140S, FP-215, FP-2250A, FP-3150/3152, MF-3200 |
| 运算项目 | 瞬时流量，区间累计流量，区间平均累计流量，总累计流量，总平均累计流量，瞬时喷射量，区间平均喷射量，总平均累计喷射量，温度换算密度值，瞬时压力，瞬时密度，密度计温度 |
| 运算周期 | 1 ms |
| 正流，正流＋逆流模式 | 累计流量，区间累计流量运算时，正流和正流＋逆流模式可任意切换 |
| 正流模式时，逆流部分变为0流量进行运算。 | |
| 正流＋逆流模式时，逆流部分变为负流量进行运算。 | |
| 正流＋逆流模式时，逆流部分变为负流量进行运算。 | |
| 温度测量 | 从温度传感器输入信号并进行运算 |
| 压力测量 | 从压力传感器输入信号并进行运算 |
| 小型密度计的密度测量 | 密度和温度可用小型密度计测量 |
| 精度 | 输入频率的脉冲权重的±1个计数 |
FM-0321 FZ模块
| 适用传感器 | FZ-2100, FZ-2200A |
| 运算项目 | 瞬时流量，区间累计流量，区间平均累计流量，总累计流量，总平均累计流量，瞬时喷射量，区间平均喷射量，总平均累计喷射量，温度换算密度值，瞬时密度，密度计温度 |
| 运算周期 | 1 ms |
| ZERO校正（ZeroCal） | 无流量时将输出值自动调整为0的功能 |
| LowFlowCut | 低于一定流量设定为0 kg/h功能 |
| 精度 | 输入频率的脉冲权重的±1个计数 |
| 温度测量 | 从温度传感器输入信号并进行运算 |
FM-0331 FX模块
| 适用传感器 | FX-1110, FX-1120, FX-1130 |
| 运算项目 | 瞬时流量，区间累计流量，区间平均累计流量，总累计流量，总平均累计流量，瞬时喷射量，区间平均喷射量，总平均累计喷射量 |
| 运算周期 | 100 ms |
| 密度设定 | 范围: 0.0001 to 5.0000 g/cm3 (初始值: 1.0000) |
| 液面静定时间(Delay Time) | 范围: 2 to 99 s (初始值: 2 s) |
| Charge Level | 范围: 0 to 95 % (初期: 0 %) |
| 溢出信号 | 继电器输出接点电压容量 (DC 48 V, AC 120 V), 接点通电电流 (500 mA 以内) |
规格
一般规格
| 适配传感器 | FP系列/FD-5110/FX系列/FZ系列 ※要追加对应各种传感器的模块(另售) |
| 电源电压 | AC100 V to 240 V ± 10 % |
| 消耗功率 | 80 VA 以下（FM-3100和FP-2140S 2台连接的情况下） |
| 使用温度范围 | 0 to +50 °C |
| 使用湿度范围 | 10 to 85 % （非结露) |
| 保存温度范围 | -10 to +60 °C |
| 保存湿度范围 | 10 to 85 % （非结露) |
| 外观尺寸 | 240.0（W）×99.0（H）×296.0（D） mm *不包含突起结构 |
| 重量 | 约 3 kg |
| 符合指令 | CE标识 (FM-0311) 低电压(LVD)指令 2014/35/EU 规格 EN61010-1 EMC指令 2014/30/EU 规格EN61326-1 RoHS指令 2011/65/EU 规格 EN50581 +(EU)2015/863 |
| 附属品 | AC电源电缆，FM-0012 模拟输出变换适配器(Dsub - BNC电缆 0.5 m)，使用说明书 |
FM-0311A FP模块 + FM-0312 FD连接器选配件
| 适用传感器 | FP-4135, FP-213/213S, FP-3130/3130S, FP-3132/3132S, FP-2140H, FP-2240HA, FP-3140/3142, FP-2140S, FP-215, FP-2250A, FP-3150/3152, MF-3200 |
| 运算项目 | 瞬时流量，区间累计流量，区间平均累计流量，总累计流量，总平均累计流量，瞬时喷射量，区间平均喷射量，总平均累计喷射量，温度换算密度值，瞬时压力，瞬时密度，密度计温度 |
| 运算周期 | 1 ms |
| 正流，正流＋逆流模式 | 累计流量，区间累计流量运算时，正流和正流＋逆流模式可任意切换 |
| 正流模式时，逆流部分变为0流量进行运算。 | |
| 正流＋逆流模式时，逆流部分变为负流量进行运算。 | |
| 正流＋逆流模式时，逆流部分变为负流量进行运算。 | |
| 温度测量 | 从温度传感器输入信号并进行运算 |
| 压力测量 | 从压力传感器输入信号并进行运算 |
| 小型密度计的密度测量 | 密度和温度可用小型密度计测量 |
| 精度 | 输入频率的脉冲权重的±1个计数 |
FM-0321 FZ模块
| 适用传感器 | FZ-2100, FZ-2200A |
| 运算项目 | 瞬时流量，区间累计流量，区间平均累计流量，总累计流量，总平均累计流量，瞬时喷射量，区间平均喷射量，总平均累计喷射量，温度换算密度值，瞬时密度，密度计温度 |
| 运算周期 | 1 ms |
| ZERO校正（ZeroCal） | 无流量时将输出值自动调整为0的功能 |
| LowFlowCut | 低于一定流量设定为0 kg/h功能 |
| 精度 | 输入频率的脉冲权重的±1个计数 |
| 温度测量 | 从温度传感器输入信号并进行运算 |
FM-0331 FX模块
| 适用传感器 | FX-1110, FX-1120, FX-1130 |
| 运算项目 | 瞬时流量，区间累计流量，区间平均累计流量，总累计流量，总平均累计流量，瞬时喷射量，区间平均喷射量，总平均累计喷射量 |
| 运算周期 | 100 ms |
| 密度设定 | 范围: 0.0001 to 5.0000 g/cm3 (初始值: 1.0000) |
| 液面静定时间(Delay Time) | 范围: 2 to 99 s (初始值: 2 s) |
| Charge Level | 范围: 0 to 95 % (初期: 0 %) |
| 溢出信号 | 继电器输出接点电压容量 (DC 48 V, AC 120 V), 接点通电电流 (500 mA 以内) |
