小中容量/高速型扭矩传感器

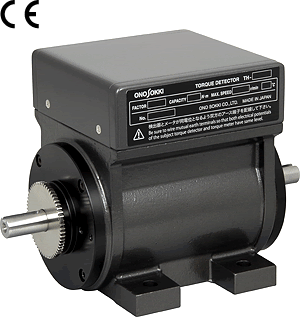

TH-1000/2000系列
TH系列扭矩传感器是综合小野测器至今为止多年来，研发制造的各种扭矩传感器优点的基础上，研制出的电磁诱导相位差式扭矩传感器，使用的便利性，测量精度，各类功能都有大幅度提高。*大的特长是保持高耐久性，长使用寿命的同时，采用电磁诱导相位差，不需要辅助电机，由此不需要AC电源供电。
TH-1000系列扭矩传感器为*大转速范围6000 r/min的普通型。TH-2000系列扭矩传感器为*大转速范围20000 r/min的高速型，特别适合于电动汽车，混合动力汽车用，以及离心力分离器用高速电机的高转速扭矩性能评价测试。
TS-2800扭矩表示器的电源开通时，与其连接的TH系列扭矩传感器的信息将表示出来，不需进行传感器的设定，使用更加简便。
特长
高精度：±0.1 %/全量程
可用于*高20,000 r/min的高转速扭矩性能评价测试(TH-2000系列)
长寿命：非接触的磁场相位差方式，旋转部与测量部没有磨耗。
抗噪性能优异：测量部的信号输出，采用抗噪方式。
不需要进行旋转方向(CW/CCW)的设定
CE符合，FCC对应(CE：EN61010-1: 2010 (3rd)、EN61326-1 FCC：Part 15B)

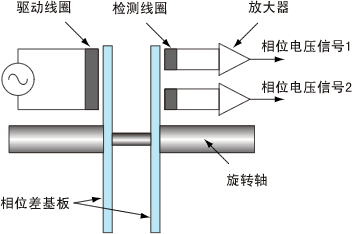

电磁诱导相位差方式的工作原理
上图所示，旋转轴上的相位差基板的两端设置有驱动线圈与检测线圈，驱动线圈产生的磁场信号通过相位差基板，由检测线圈产生出相应磁场的电压信号。旋转轴上加有扭矩时，旋转轴将发生一定的扭曲，根据扭曲角的变化，2个检测线圈的磁场间会产生相应的磁场相位差，将2个检测线圈的磁场的电压信号进行放大，送至TS-2800，根据磁场相位差信号计算出扭矩值。

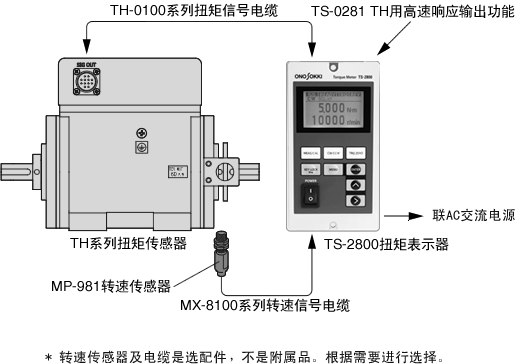

系统构成
规格简要
TH-1000系列
| 型 号 | 额定扭矩 | 额定转速 | 转动惯量 | 抗扭刚度 |
|---|---|---|---|---|
TH- | N･m | r/min | kgm2 | N･m/rad |
| 1204 | 2 | 6000 | 6.95 × 10－5 | 1.67 × 102 |
| 1504 | 5 | 6000 | 6.95 × 10－5 | 4.12 × 102 |
| 1105 | 10 | 8000 | 7.70 × 10－5 | 7.75 × 102 |
| 1205 | 20 | 8000 | 7.70 × 10－5 | 1.57 × 103 |
| 1505 | 50 | 6000 | 1.19 × 10－3 | 6.18 × 103 |
| 1106 | 100 | 6000 | 1.19 × 10－3 | 1.27 × 104 |
| 1206 | 200 | 6000 | 1.34 × 10－3 | 2.54 × 104 |
| 1506 | 500 | 6000 | 1.34 × 10－3 | 6.18 × 104 |
1 N･m ＝ 0.1019716 kgfm |
