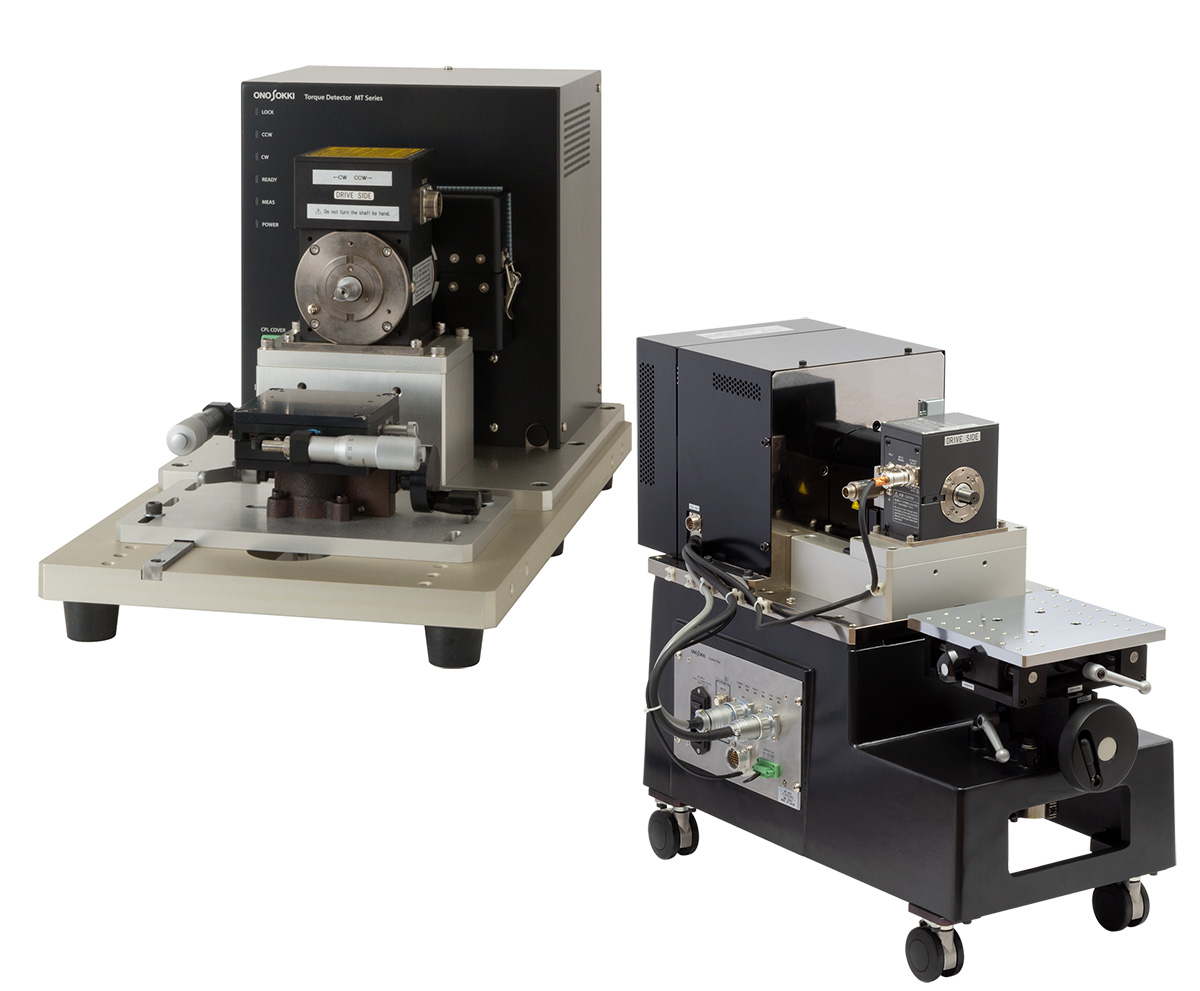

日本小野测器ONOSOKKI效应传感器MT-82 M/T/R
发布时间：2024-03-13
扭矩传感器
MT系列
以超精密电机为代表的高性能电机在各个领域得到广泛的应用，其种类之繁多不胜枚举。有家电产品上用的超高速电机，有办公自动化、音响视像机械中使用的低速电机，还有超声波电机等。
为了能满足各种各样电机性能测量的需要，我们小野测器开发了多种的MT系列传感器用于高速电机、大容量电机、扭矩脉动、磁槽效应等测量。
此外，我们增加了小型高刚性扭矩传感器RH系列（10 N·m /20 N·m）的产品阵容。
RH型扭矩传感器可实现高精度（±0.05 %FS）和高刚性（旧型号的4.5倍）的扭矩测量，从而以更高的精度测试高频范围为止的电机转矩波动。
※ 电机性能的测量，除了MT系列的传感器之外，TS-8700扭矩工作站专家系统也是必不可少的。
规格简介
| 扭矩检测方式 | MT-8M：电磁齿轮相位差方式 MT-8T：电磁诱导相位差方式 MT-8R：应变传感方式 |
|---|---|
| 轴承方式 | 滚珠轴承方式 |
| 扭矩测量精度 | ±0.2 %/F.S. ±0.1 %/F.S.（MT-8T(采用TH系列传感器) 的部分型号） ±0.05 %/F.S.（MT-8R） **：TS-8700／7700/B组合，带N-0补偿。1秒平均。 排除因装置构成产生的动态成分，以及包括被测物全体的共振成分的影响。 |
| 电机电源 | 不包含电机用电源 |
| 电源电压 | MT-8M：AC 100 V ±10 % 50/60 Hz MT-8T：AC 100～240 V ±10 % 50/60 Hz MT-8R：AC 100～240 V ±10 % 50/60 Hz |
| 能量消耗 | MT-8M：小容量：約20 VA以下 中容量：約38 VA以下 MT-8T：小容量：約6 VA以下 中容量：約7 VA以下 MT-8R：約44 VA以下 |
| 绝缘阻抗 | 10 MΩ以上（额定电压 DC 500 V） |
| 耐电压 | AC 1500 V 1分钟 |
| 温湿度范围 | 使用温度范围 ＋0 ～ ＋40 °C 使用湿度范围 ＋30 ～ ＋80 %RH（不结露） 保存温度范围 －10 ～ +50 °C 保存湿度范围 ＋30 ～ ＋80 %RH（不结露） |
| 环境高度等 | 污染度2 设置范畴2 室内使用 *大高度 2000 m (仅限MT-8T/R) *大高度 1000 m（MT-8M) 不结露，无腐蚀性气体 |
| 符合标准的种类 | 符合RoHS，CE，FCC CE，FCC适合仅限于MT-8T CE标识低電圧：2014/35/EU EN61010-1EMC：2014/30/EU EN61326-1 1级 工业环境RoHS：2011/65/EU EN IEC 63000FCCCRF47 Part15 Subpart B A级 |
| 负载能力 | 下图灰色区域内为可使用范围 |
