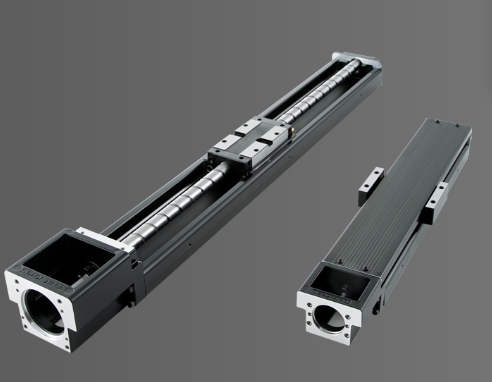

日本THK致动器KR1502A-0075-0-10A0
发布时间：2024-03-18
総ボールタイプ KR
LMガイドアクチュエータKR形は、高剛性なU字形断面形状のアウタレールと、両側面にLMガイド部、中央にボールねじ部を一体構造としたインナブロックにより、*小のスペースで、高剛性、高精度なアクチュエータ機能をもっています。
また、ハウジングA/Bがサポートユニット、インナブロックがテーブルの役目も兼ねているので設計および組立ての工数を大幅に削減することが可能となり、トータルコストの低減に寄与します。

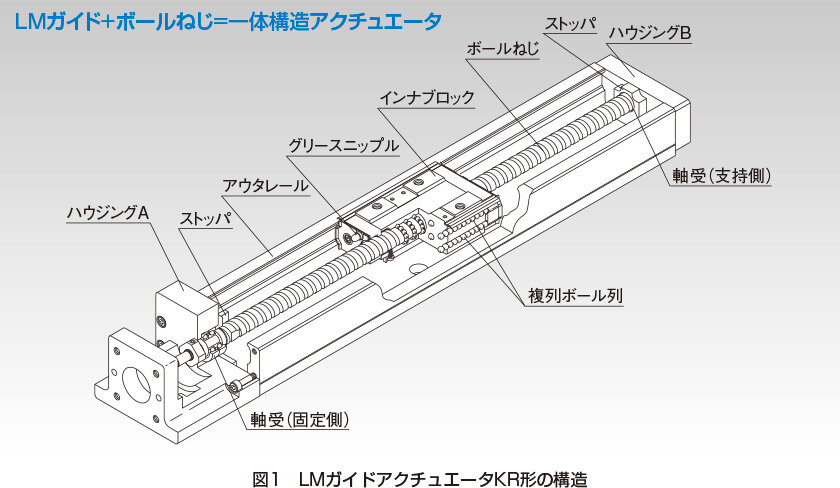

構造と特長
LMガイドアクチュエータKR形は、高剛性なU字形断面形状のアウタレールと、両側面にLMガイド部、中央にボールねじ部を一体構造としたインナブロックにより、*小のスペースで、高剛性、高精度なアクチュエータ機能をもっています。
また、ハウジングA/Bがサポートユニット、インナブロックがテーブルの役目も兼ねているので設計および組立ての工数を大幅に削減することが可能となり、トータルコストの低減に寄与します。

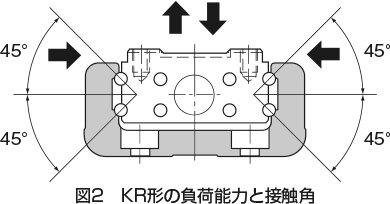

4方向等荷重
インナブロックに作用する4方向(ラジアル方向・逆ラジアル方向・横方向)の荷重に対して同一定格荷重となるように、各ボール列を接触角45°で配置されているので、あらゆる姿勢での使用が可能です。
