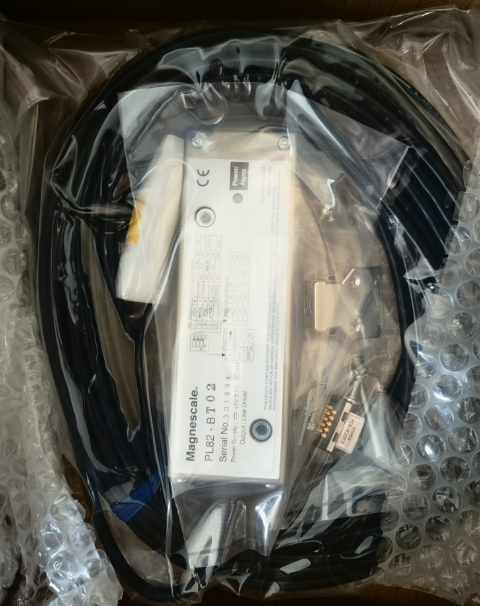

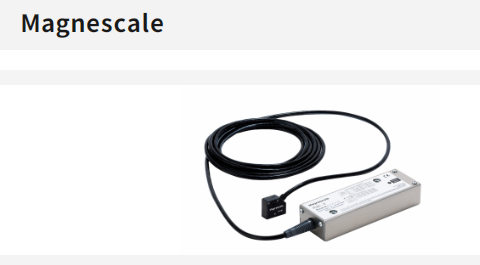

日本Magnescale位移传感器PL81/PL82-BT02
发布时间：2024-03-18
PL81/PL82の特徴
インタポレータ付きヘッドケーブル
小型形状
自動位置制御用インターポレータ
高速応答：300m/min
分解能：10µm、20µm、25µm、50µm、100µm
主な用途：レイアウトマシン、木工機、切断/せん断機、工作機械の自動位置制御
記載内容は予告なしに変更する場合があります。スペック
主な仕様 型名 PL81 PL82 -3 -5 -7 -A -B -3 -5 -7 -A -B ヘッドケーブル長 3 5 7 10 15 3 5 7 10 15 質量(g) 640 720 800 910 1050 640 720 800 910 1050 精度(20℃) (50+10L/1000)μm(L:有効長mm)(SL110/130との組合せによる) 分解能 10、20、25、50、100μm アラームの表示 LEDランプがオレンジ色に変色(正常動作時:グリーン) クリアランス Max.1.5mm *大応答速度 300m/min 出力回路 *大定格電圧:40V、*大定格電流:100mA 電圧差動ラインドライバ MC34C87(相当品) 電流電圧 DC10～30V DC4.75-5.25V 消費電流 Max.70mA(2.1W) Max.300mA(1.5W) 保護等級 IP67相当(ヘッド部のみ。インターポレータ部は、保護構造になっていません) 使用温度範囲 0℃～+45℃ 保存温度範囲 -20℃～+50℃ 外形寸法図
製品名 共通 2D 3D PL81/82 Download – –
