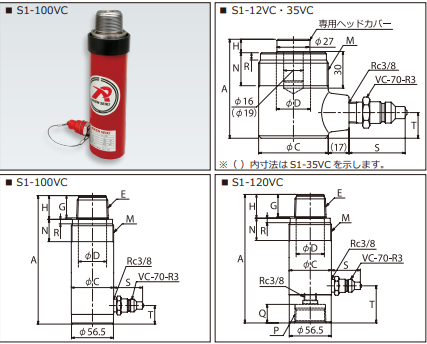

単動シリンダ（スプリング戻し型）※（ ）内寸法は S1-35VC を示します。■ S1-12VC?35VC ■ S1-100VC ■ S1-120VC ■ S1-50VC?150VC?200VC?255VC?300VC■仕様型 式
S1-12
S1-35
S1-55
S1-100
S1-50
S1-120
S1-150
S1-200
S1-255
S1-300
ストロー ク mm 12 35 55 100 50 120 150 200 255 300*小全 長 A 81 136 130 235 201 280 300 369 414 471シ リ ン ダ 外 径 φ C 57ピストン 径 φ D 28 37 38ピストンねじ 径 E ー 1 1/4-11.5NPTピストンねじ 長 G ー 30ピストン突出 長 H 11 10 19 32カ ラ ー ね じ 径 M 2 1/4-14NSカ ラ ー ね じ 長 N 27 30ベ ー ス ね じ 径 P ー 1 1/4-11.5NPTベースねじ深 さ Q ー 25ねじにがし長 さ R 6カップ ラ突 出 長VC-70-R3S≒ 46 ≒ 39S-1R ≒ 53 ≒ 46ROC-13R ≒ 49 ≒ 42カ ッ プ ラ 位 置 T 21 25 25 25 40 50 40必要油 量 cm3 18 51 80 146 73 175 218 291 371 436概略質 量 kg 1.5 2.3 2.1 3.8 3.1 4.4 4.7 5.8 6.5 7.4■取付可能アタッチメント取付箇 所 シリンダ部品 S1-12 S1-35 S1-55 S1-100 S1-50 S1-120 S1-150 S1-200 S1-255 S1-300ピストンね じキャッ プ 専用ヘッドカバー付 R-10Pピストンベース ー RB-10クレビ ス ー CLF-10-A（B）カラーね じ フラン ジ 10Fベースね じ シリンダベース ー CB-10クレビ ス ー CLM-10-A（B）●ピストン、シリンダチューブ内面メッキ付き。*高使用圧 力 70MPa*大出 力 100kNシリンダ内 径 φ 43受圧面 積 14.52cm2作動方 式 単動式リターン方 式 スプリング戻しカップラ接続口 径 Rc3/8100kN（S シリーズ）型式説明S 1 - 12 VC*大出力 付属カップラ1 : 100kN VC : VC-70-R3S : S-1RT : ROC-13R単動シリンダ -NC : カップラ無し
