日本丰和三爪中实卡盘H3KS8
发布时间：2024-03-23

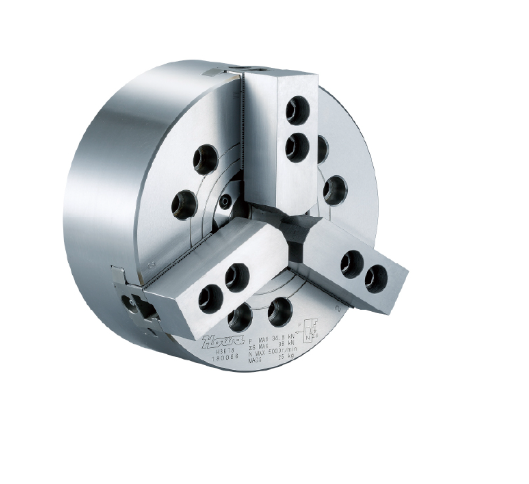

日本丰和三爪中实卡盘H3KS8
特長
・大把握力で高速回転に対応し、大きな貫通穴をもっています。
・ワークの一部を貫通穴に挿入しての把握や、着座確認や主軸内クーラント仕様などの改造を行なうのに適しています。
・バーワークを主軸後側から供給しての把握ができます。
仕様
形式番号 H3KT
仕様 6 8 10 12
セレーションピッチ mm 1.5 1.5 1.5 1.5
― ― ― ―
爪のストローク
（直径にて） mm 5.5 7.4 8.8 10.6
プランジャストローク
（シリンダストローク） mm 12 16 19 23
*大・*小把握径
（外径） *大mm 169 210 254 304
*小mm 15 13 31 34
*高使用回転数 r/min 6000 5000 4200 3300
許容シリンダ力 kN 22 34.8 43 55
把握力 kN 57 86 111 144
慣性モーメント kg・m2 0.058 0.17 0.32 0.74
質量 kg 12.1 23.5 34.3 55.9
対応シリンダ
C1TA 形式番号 115 140 165 190
*高使用圧力 MPa 3.1 3.0 3.0 2.9
イメージ図 PDF PDF PDF PDF
