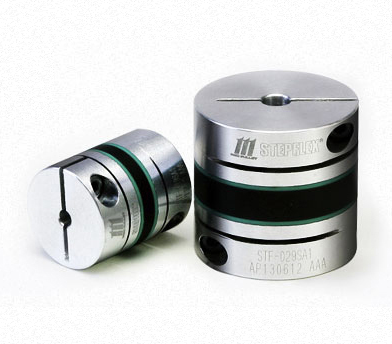

日本MIKIPULLEY三木联轴器STF-034SA1-12B-12B
日本MIKIPULLEY三木联轴器STF-034SA1-12B-12B
【仕様】
型式 トルク 許容誤差 *高回転速度
［min-1］ 静的ねじりばね定数
［N･m/rad］ 慣性モーメント
［kg･m2］ 質量［kg］
常用
［N･m］ *大
［N･m］ 偏心
［mm］ 偏角
［゜］ 軸方向
［mm］
STF-013SA1 0.5 1 0.15 1.5 ±0.2 10000 15 0.11×10-6 0.004 4,630
STF-016SA1 1 2 0.15 1.5 ±0.2 10000 27 0.31×10-6 0.009 4,400
STF-019SA1 1.5 3 0.15 1.5 ±0.2 10000 38 0.70×10-6 0.013 4,220
STF-024SA1 2.5 5 0.15 1.5 ±0.2 10000 127 1.89×10-6 0.023 4,660
STF-029SA1 4 8 0.2 1.5 ±0.3 10000 201 4.40×10-6 0.034 4,910
STF-034SA1 6 12 0.2 1.5 ±0.3 10000 371 9.77×10-6 0.056 5,370
STF-039SA1 8.5 17 0.2 1.5 ±0.3 10000 485 21.13×10-6 0.091 6,260
STF-044SA1 15 30 0.2 1.5 ±0.3 10000 996 37.34×10-6 0.12 7,490
STF-056SA1 30 60 0.2 1.5 ±0.3 10000 2075 125.5×10-6 0.251 8,760
※軸締結部分の保持力により常用・*大トルクが制限を受ける場合がありますので、「軸径における*大トルク」でご確認ください。
※*高回転速度は動バランスを考慮しておりません。
※静的ねじりばね定数の値は、20℃の時の*大穴径時におけるエレメント部の解析値です。
※慣性モーメントおよび質量は、*大穴径時の値となります。
