日本SANWA三和压力开关SPS-18

SPS-18(圧力スイッチ)
外装に堅牢なアルミダイカストのカバ－を用いた端子台付防水型圧力スイッチです。
開閉圧力差が、1/2を必要とする場合、SPS-18Fを用意しています。
3P端子台を設け被覆外径φ7～φ11のキヤップタイヤコ－ドが、配線できるようにしてあります。

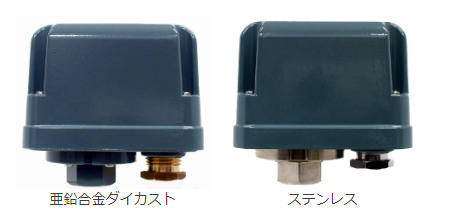

端子台付防水型圧力スイッチ　SPS-18　接液部　亜鉛合金ダイカスト
亜鉛合金ダイカスト
端子台付防水型圧力スイッチ　SPS-18　接液部　ステンレス
ステンレス

電気容量
AC 250V 5A DC 100V 1A
AC 125V 10A DC 24V 5A
SPS-18の外形図
主要材質
受圧部
(接液部) 亜鉛合金ダイカスト
ステンレス
真鍮
受圧素子
(接液部) ステンレスベロ－ズ
カバー アルミダイカスト
スイッチボディ フェノ－ル樹脂成形品
接点 銀、金メッキ(３μ)
スプリング ステンレス
流体 空気、ガス、油、水、他
腐食性液体、ガス等の流体には、耐蝕性ステンレス受圧部(接液部)を用意しております
接点構成、結線方法
SPS-18の結線図
3P端子台に結線してください
結線方法
●端子①(赤)と②(青)
　圧力上昇にてOFF
　圧力下降 にてON 結線方法
●端子①(赤)と③(黒)
　圧力上昇にてON
　圧力下降 にてOFF
標準仕様　単位: MPa (kg/cm²)
  下限調整範囲(圧力レンジ) 開閉圧力差 許容公差 耐圧力 標準設定
A 0～0.1 (0～1.0) 0.02～0.07 (0.2～0.7) ±0.005 (±0.05) 1.0 (10) 0.03－0.05 (0.3－0.5)
B 0.05～0.25 (0.5～2.5) 0.03～0.15 (0.3～1.5) ±0.01 (±0.1) 2.0 (20) 0.10－0.13 (1.0－1.3)
C 0.20～0.55 (2.0～5.5) 0.05～0.20 (0.5～2.0) ±0.015 (±0.15) 2.0 (20) 0.30－0.35 (3.0－3.5)
D 0.5～1.0 (5.0～10) 0.10～0.25 (1.0～2.5) ±0.02 (±0.2) 2.0 (20) 0.7－0.8 (7.0－8.0)
圧力設定は、原則として工場設定となっております、ご注文の際は動作圧力値 (ON、OFF)及び接続口径をご指示ください。
上記、標準仕様以外の設定も数多くありますので、お問い合わせください。

標準仕様の見方
ON：0.3MPa OFF：0.4MPaの場合、開閉圧力差は0.4－0.3＝0.1MPaとなります。
下限調整範囲の下限とは0.3MPaを言います、よって「C」ブロックとなります。

接続絞り金具
流体に衝撃圧や脈動等の動圧が作用する場合には、接続絞り金具を用意しております。
