日本Tsubaki椿本扭矩限制器TL500-2-06026-TH35JD1-N300
发布时间：2024-03-30
日本Tsubaki椿本扭矩限制器TL500-2-06026-TH35JD1-N300

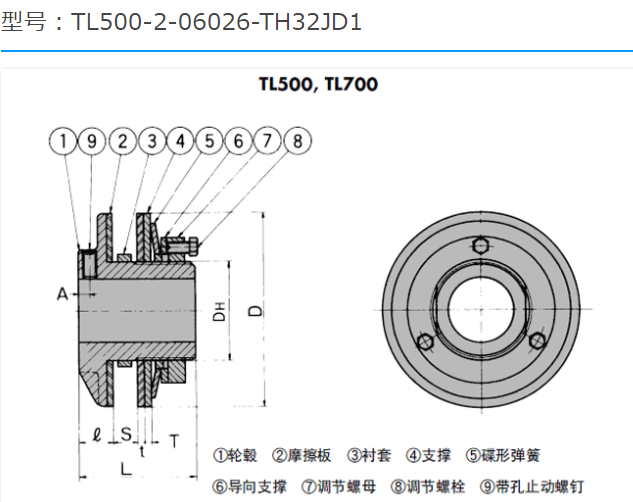

传动能力·尺寸表 单位：mm
扭矩设定范围
N･m *高转速
r/min 预制孔径 *小
轴孔径 *大
轴孔径 衬套长度 衬套外径 中心板孔径
88～420 1800 20 22 42 6.5
9.5 74
74
+ 0.05
0
尺寸 质量
kg
D DH L ℓ T t S
Max. A 调节螺母直径×螺距 调节螺栓直径×螺距 锁止螺钉直径
127 65 76 22 6 3.2 16 7 M65×1.5 M8×1 M8 3.5
注）
1．锁止螺钉随同出货。
2．上述扭矩为过载时为保护装置所设定值，也表示连续打滑扭矩值。
3．选定衬套长度时，请参考目录来选择。
