日本理研可燃气体传感器HW-6207

１.センサの概要酸化触媒上で可燃性ガスが燃焼する際の発熱量を利用したセンサで、世界で*も広く普及している可燃性ガス専用のガス検知センサです。

２.センサの構造・原理【構造】接触燃焼式センサは、検知素子と補償素子から構成されています。検知素子は貴金属線コイル(白金など)の上に、可燃性ガスに活性な酸化触媒をアルミナ担体と共に焼結したもので構成され、検知対象ガスにより燃焼反応します。補償素子は貴 金属 線 コイ ルの 上 に、 可燃 性 ガス に不 活 性なガラスとアルミナ担体の混合物を焼結したもので、雰囲気の影響を補正します。【原理】貴金属線コイルによって300～450℃に加熱された検知素子の表面で可燃性ガスが燃焼すると、素子の温度が上昇します。温度変化に伴い素子を構成する貴金属線コイルの抵抗値も変化します。抵抗値変化はガスの濃度にほぼ比例します。右図に示したブリッジ回路により、抵抗値の変化量を電圧として取り出し、ガス濃度を求めることが出来ます。検知対象ガス 分子式 センサ型式 検知範囲一般可燃性ガス ー HW-62110～100％LEL メタン CH4 HW-6239塩化ビニル C2H3Cl HW-6214高沸点溶剤ガス ー HW-6228１

３.センサの特徴(HW-6239センサによる一例)○出力特性ヒータ 源である 、 貴金 属 線コイルは温度抵抗係数がリニアに変化しま す 。爆発下限 界( L E L )濃度域で は、燃焼 反 応と ガ ス濃度は比例関係にあります。LEL濃度域で センサか ら の出 力 はガス濃度に対して緩やかな曲線を示します。○温湿度特性素子に使用される材料は、電気抵抗が高く、使 用環境の温度・湿度による影響が 小 さいため 、指示値の変動もほとんどありません。○応答性検知素子表面で生じた燃焼熱は貴金属線 コ イルへ 伝 わ り 、ブリッジ 回 路内の 抵 抗 値 を変化させ、信号へと変換されます。反応速度が速く、応答性に優れ、精度、再現性に優れています。ガス濃度(％LEL)1000出力割合(％)1000時間(秒)1000出力割合(％)1000 Gas InGas Out温度(℃)湿度(％RH)(40℃雰囲気)CH41000指示値(％LEL)0 90-20 60温度特性湿度特性○触媒開発検知素子には燃焼反応を促進させる触媒を使用しています 。 自 社で開 発 し た触媒は 、 ガスセン サ 用としての独自のノウハウを活かし、長期安定性に優れています。
４. 検知対象ガス、分子式、センサ型式、検知範囲（一例）

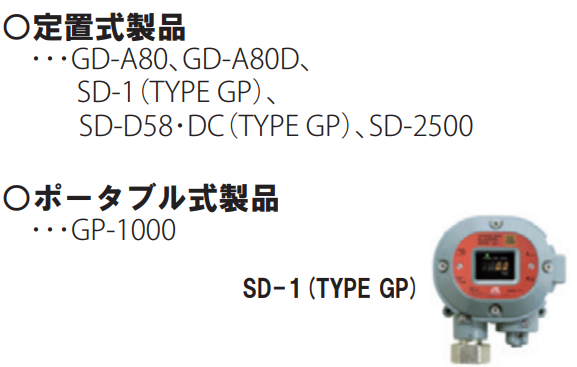

検知対象ガス 分子式 センサ型式 検知範囲一般可燃性ガス ー HW-62110～100％LEL メタン CH4 HW-6239塩化ビニル C2H3Cl HW-6214高沸点溶剤ガス ー HW-6228
