N-LV-A6/N-LV-A8 ウルトラエクセルＶフィルタ

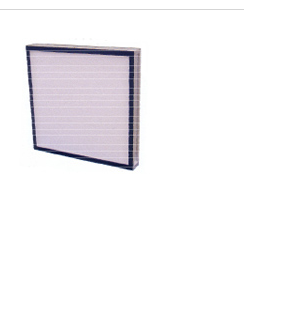

N-LV写真特徴：ウルトラエクセルVフィルタは0.15μm 99.999%以上の捕集率を保証するミニプリーツタイプのULPAで薄型･軽量･低圧力損失のフィルタです。
N-LV-A6
0.15μm 99.999%以上
0.54m/s at 167 Pa
N-LV-A8
0.15μm 99.999%以上
0.54m/s at 137 Pa
特性
吹出風速
(m/s) 初期圧力損失
Pa(mmH2O) 捕集率(%)
at 0.15μm
N-LV-A6(66D) N-LV-A8(80D)
0.3 92(9.4) 74(7.5) 99.9995
0.54 167(17.0) 137(14.0) 99.999
材質
構成 N-LV型
ろ材 ガラス繊維
エクセルリボン ホットメルト樹脂
シール材 ウレタン樹脂、シリコン樹脂
フレーム アルミニウム（アルマイト処理）
フェースガード アルミニウム（アルマイト処理）
ガスケット クロロプレンスポンジ
注）フレーム・ガスケットの材質については別途ご相談ください。
使用条件
– N-LV型
使用*高温度 60℃
使用*高湿度 95％RH（結露のないこと）
仕様
型式 型番号 外形寸法(mm) 定格風量
（m3/min） 圧力損失(Pa) 捕集率(%)
at 0.15μm 質量(kg)
高さ × 幅 × 奥行 初期 *終

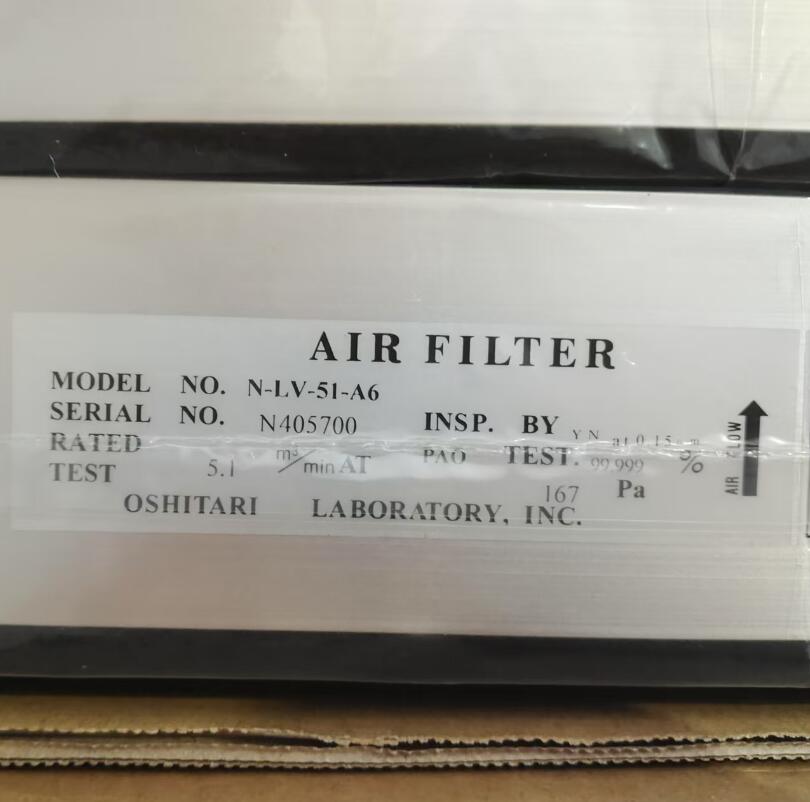

N-LV-A6 51 610 x 305 x 66 5.1 167 294 99.999 2.0
110 610 x 610 x 66 11.0 3.5
138 610 x 760 x 66 13.8 4.5
167 610 x 915 x 66 16.7 5.0
225 610 x 1220 x 66 22.5 6.5
N-LV-A8 51 610 x 305 x 80 5.1 137 294 99.999 2.5
110 610 x 610 x 80 11.0 4.0
138 610 x 760 x 80 13.8 5.0
167 610 x 915 x 80 16.7 6.0
225 610 x 1220 x 80 22.5 7.5
注）上記寸法以外の製作も可能ですので、別途ご相談ください。
注）圧力損失規格は標準サイズに対するものであり、異形サイズには対応しない場合があります。
圧力損失特性
