日本TSUBAKI椿本齿轮减速电机HMTR220-45H10WVN3
发布时间：2024-04-12
日本TSUBAKI椿本齿轮减速电机HMTR220-45H10WVN3

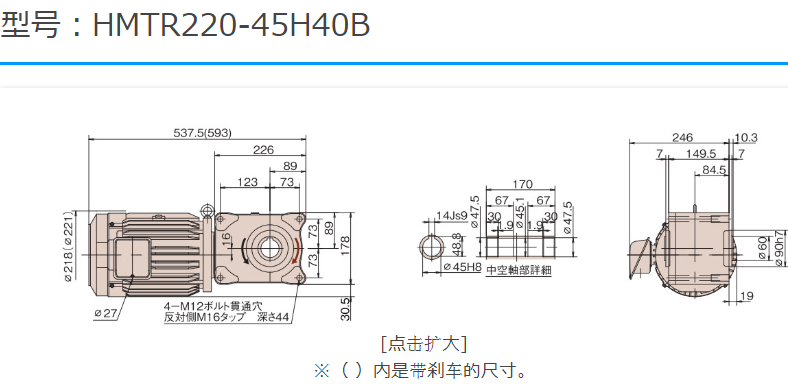

传动能力表
| 电机输出 | 实际减速比 | 减速级数 | 输出轴转速 r/min 50/60/60Hz | 输出轴容许扭矩 | 输出轴容许O.H.L | 约重 kg | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 50Hz | 60Hz | |||||||||
| N･m | {kgf･m} | N･m | {kgf･m} | N | {kgf} | |||||
| 2.2kW | 1/40 | 3 | 37.5/45/45 | 465 | 47.4 | 387 | 39.5 | 5782 | 590 | 48.0 |
输出转速是电机同期转速除去减速比所得数值。
制动器电机特性表
| 相数 | 极数 | 频率 Hz | 电压 V 50/60/60Hz | 额定电流 A 50/60/60Hz | 额定转速 r/min 50/60/60Hz | 保護形式 | 冷却方式 | 额定 | IE代码 | 耐热等级 | 交流端制动电流值 A (参考值) at20ﾟC |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 三相 | 4 | 50/60/60 | 200/200/220 | 9.6/8.8/8.4 | 1450/1745/1755 | 全封闭外扇型 (IP20) | 自控型 (IC411) | 连续(S1) | IE3 | 130(B) | 0.10 |
标准规格
| 制动方式 | 无励磁作动型・直流电磁制动器 | |
|---|---|---|
| 减 速 部 | 润滑方式 | 润滑脂 |
| 轴端键槽部 | 新JIS键（JIS B1301-1976）：附键（输出轴）（键槽普通，空心轴型除外） | |
| 输出轴端 | 有螺孔加工（空心轴型除外） | |
| 周 围 条 件 | 设置场所 | 室内灰尘少，无水淋的场所 |
| 环境温度 | -20℃～40℃ | |
| 环境湿度 | 85%以下（无结露） | |
| 高 度 | 海拔1000m以下 | |
| 环 境 | 无腐蚀性气体·爆炸性气体·蒸汽等 | |
| 安装方向 | 无水平，垂直，倾斜等安装角度的限制 | |
| 涂饰颜色 | 蒙塞尔 2.5G6/3 | |
选项类

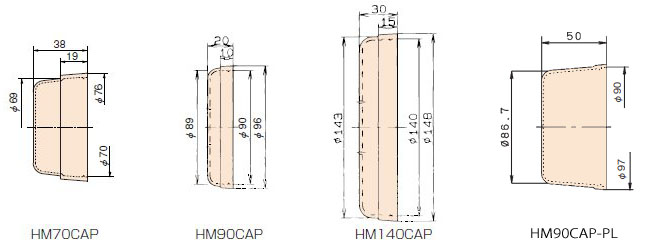

轴端盖
・采用中空轴型，准备有安装在与安装侧相背的轴端盖。带适配器·可应对双轴型。（材料：聚丙烯树脂制，绿色）
・尺寸(单位：mm)，PDF图纸
| 型号 | 电机容量，减速比 | PDF图纸 | 标准价格 | 交货期 |
|---|---|---|---|---|
| HM90CAP | 0.1kW 1/160～1/1200 0.2kW 1/80～1200 0.4kW 1/5～1/480 0.75kW 1/5～1/200 1.5kW 1/5～1/80 2.2kW 1/5～1/60 | PDF 标准规格用途 | 请咨询 | 请咨询 |
扭矩臂
・采用空心轴型，提供轴上安装用的扭矩臂。可应对带适配器·双轴型。（材料：SS400）
根据减速机的安装情况，可任意进行安装。
・尺寸(单位：mm)，PDF图纸
| 型号 | 电机容量，减速比 | A | B | C | D | H | L | R1 | R2 | R3 | ΦZ1 | ΦZ2 | 推荐螺栓 | 板厚 t | PDF图纸 | 标准价格 | 交货期 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HM250TA | 0.2kW 1/600～1/1200 0.4kW 1/300～1/480 0.75kW 1/60～1/200 1.5kW 1/5～1/80 2.2kW 1/5～1/60 | 250 | 177 | 73 | 123 | 214 | 228 | 16 | 21 | ― | 17 | 21 | M20 | 9 | 请咨询 | 请咨询 |
