日本ISEL联轴器ACD-27A-4.5Y-9.525Y
发布时间：2024-04-12
日本ISEL联轴器ACD-27A-4.5Y-9.525Y
日本ISEL联轴器ACD-27A-4.5Y-9.525Y
今までにない新しいスリット形状のディスクカップリング。
取り付け時のフレを極限まで抑え、高精度センタリングを実現。
インサイドクランプ方式 サイドクランプ方式に比べインナークランプ方式では、軸へのストレス軽減により、モータ、サポートベアリングへの負荷を軽減。
角速度変動が減少。
ディスク形状をリニューアル 剛性とたわみ易さのバランスを*適化。
低慣性・高剛性。
取り付け簡単。
コストダウン。
内容量1個 軸穴径d1(Φmm)4.5 軸穴径d2(Φmm)9.525 外径D(Φmm)27
用途
工作機械送り軸ユニットのボールネジとサーボモータの連結
精密ステージの駆動用ボールネジとサーボモータの連結
ワーク取り出しロボットのボールネジとサーボモータの連結

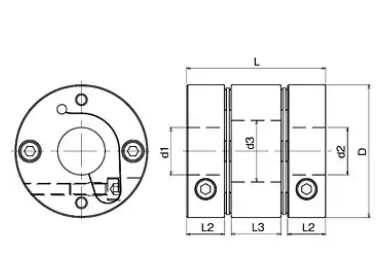

外径D(Φmm)27 寸法L2(mm)9 寸法L3(mm)11 寸法d3(Φmm)12.5 軸穴径d1(Φmm)4.5 軸穴径d2(Φmm)9.525 全長L(mm)31.6 許容トルク(N・m)2 許容偏角(°)1 許容偏心(mm)0.19 材質(ボディ・スペーサ)高力アルミ合金、(ディスク)ステンレス鋼、(ボルト)クロムモリブデン鋼、(テーパアタッチメント)S45C相当 種類ディスクタイプ 表面処理(ボディ・スペーサ)アルマイト、(ボルト)黒色酸化被膜 慣性モーメント(kg・m2)4.11×10-6 材質(ボルト)クロムモリブデン鋼 許容エンドプレイ(mm)±0.35 ねじりばね定数(N・m/rad)2000 ボルト締付トルク(N・m)0.9 RoHS指令(10物質対応)対応 *高回転速度(min-1)10000 締結ボルトMM2.6
