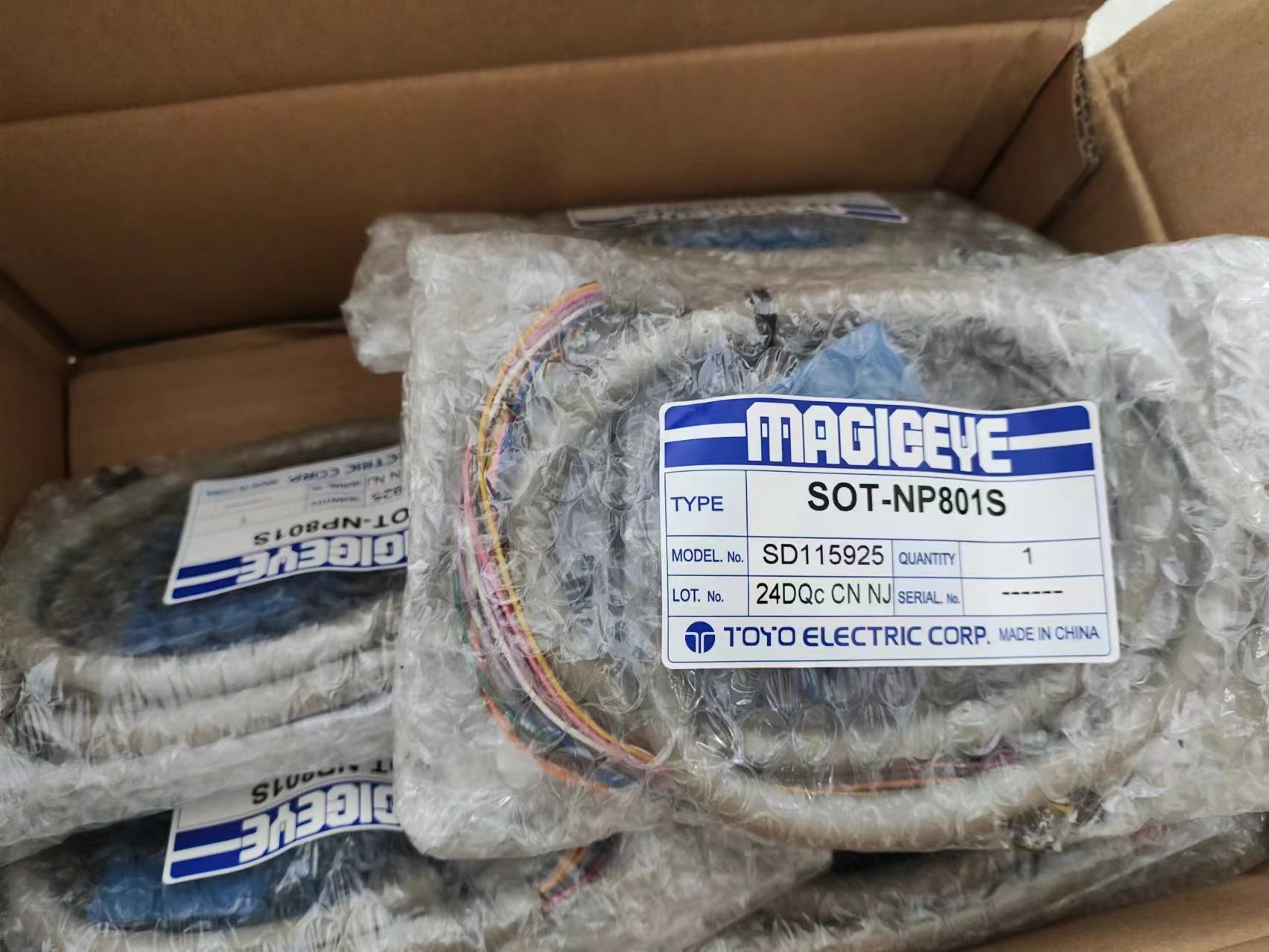

日本东洋TOYO光电通信器SOT-NP801S
发布时间：2024-04-13
日本东洋TOYO光电通信器SOT-NP801S
日本东洋TOYO光电通信器SOT-NP801S
日本东洋TOYO光电通信器SOT-NP801S
特徴
伝送方式は交互に送受信する半二重双方向で4bit用、8bit用があります。
入出力表示灯をIN(赤)、OUT(緑)にしメンテナンスが簡単になりました。
取付けは直付け工法にし、小型軽量化を図ったタイプです。
保護構造はIP66クラスの防水タイプです。
伝送距離は0～1mと0.1～3mの2タイプがあります。
ケーブル長は1m付き、4m付きがあります。ご選択ください。
使用条件を有利にするヘッドオン、サイドオンタイプを用意しております。
主な仕様
| 型式 | SOT-NP401□□ | SOT-NP403□□ | SOT-NP801□□ | SOT-NP803□□ |
|---|---|---|---|---|
| 伝送距離 | 0～1m | 0.1～3m | 0～1m | 0.1～3m |
| 指向角 | 30° | 5° | 30° | 5° |
| インターフェース | 入力4bit/出力4bit | 入力8bit/出力8bit | ||
| 定格電源電圧 | DC12/24V 電源リップル10%以下 | |||
※□には光軸方向のH(ヘッドオン)、S(サイドオン)が入ります。
※末尾の□には外部接続ケーブルの記号が入ります。〔なし：1m付き、4：4m付き〕
※PNP出力についてはお問い合わせ下さい。
※詳しくはカタログをご覧下さい。
形式の説明(例：SOT-NP401)
主な用途
システム構成例
各種ダウンロード
マニュアル・外形図のダウンロードを行うには、会員登録(無料)が必要です。登録は<こちら>
| 型式 | カタログ | 取説[JP] | 取説[ENG] | 外形図(DXF) |
|---|---|---|---|---|
| SOT-NP401[NPN] | ◯ | ◯ | ◯ | ◯ |
| SOT-NP403[NPN] | ◯ | ◯ | ◯ | ◯ |
| SOT-NP801[NPN] | ◯ | ◯ | ◯ | ◯ |
| SOT-NP803[NPN] | ◯ | ◯ | ◯ | ◯ |
| 型式 | カタログ | 取説[JP] | 取説[ENG] | 外形図(DXF) |
|---|---|---|---|---|
| SOT-NP401[PNP] | － | ◯ | ◯ | ◯ |
| SOT-NP403[PNP] | － | ◯ | ◯ | ◯ |
| SOT-NP801[PNP] | － | ◯ | ◯ | ◯ |
| SOT-NP803[PNP] | － | ◯ | ◯ | ◯ |
※PNPタイプのカタログについては、取扱説明書や外形図をご参照ください。
