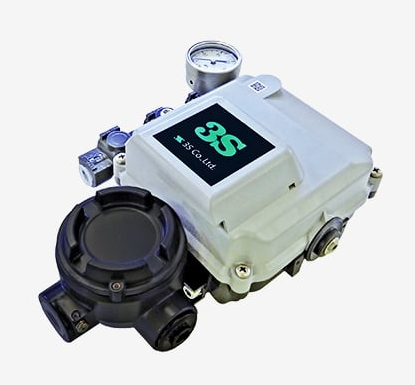

日本SSS定位器XE151-SB4/F6S-R1

日本SSS定位器XE151-SB4/F6S-R1

電空ポジショナ：XE
耐圧防爆
耐圧防爆（IIB+H2、IIC）

概要
電空・空空の取付金具を共通化
シンプルなゼロ・スパン調整機構
リニアモーション、ロータリーモーションを選択可能
3種類のパイロットリレー。標準、安定型、高速型
5〜200Hz（2G）で共振点なし
さまざまな取付姿勢が可能な革新的デザイン
4面カム採用により4種類の特性を選択可能

型式一覧
モデル 1 2 3 4   5a 5b   6 7 8 9 10
□□ ○ ○ ○ – □ □○ / □○ □○ □○ □○□ □○○
scrollable
———————————–

シリーズ supplemental
1
モデル 2
シリーズ 3
ハウジング構造 4
機能・空気接続口 5a
*1　周囲温度範囲 5b
マウント方式
XE 電空ポジショナ
XE 1 100シリーズ 0 標準型非防爆 1 単動
Rc(PT)1/4 S 標準型:
　-20 to 83℃
耐圧防爆  Ex d llB T6:
　-20～60℃
耐圧防爆(水素) Ex d llB+H₂ T6:
　-20～60℃ S1 リニアモーション/
サイドレバー式
            2 複動
Rc(PT)1/4  S3 ロータリーモーション/
サイドレバー式
        5 耐圧防爆
Ex d llB T6 3 単動
NPT 1/4  B4 リニアモーション/
バックレバー式
        6 耐圧防爆(水素)
Ex d llB+H₂ T6 4 複動
NPT 1/4 B7 ロータリーモーション/
同心式
                L -50～60℃
                H 0～100℃
scrollable
———————————–

supplemental
6
*2　圧力計
7
パイロットリレー・
オリフィス径

8
入力信号 9
カム
M2 0.2Mpa 標準型 M1 4～20mADC C1a 4面カム
リニア & Eq%
M4 0.4Mpa クリーナー orifice dia M2 4～12mADC C3L 2面カム
リニア
M0 1.0Mpa 無 有 M3 12～20mADC C3E 2面カム
Eq %
K2 200kPa F1 Q1 5.0 mm     C3B 2面カム
二乗特性
K4 400kPa F2 Q2 2.0 mm     C3P 2面カム
逆Eq %
K0 1000kPa F4 Q4 1.0 mm     C4La 4面カム
リニア&Eq %
P2 * 30psi F5 Q5 0.7 mm     C7L 2面カム
リニア
P4 * 60psi F6 Q6 0.45 mm
P0 * 150psi 安定型
B2 2bar G1 J1 5.0 mm
B4 4bar G2 J2 2.0 mm
B0 10bar G4 J4 1.0 mm
    G5 J5 0.7 mm
    G6 J6 0.45 mm
    高速型
    R1 T1 5.0 mm
scrollable
* psiは海外用途の為記載しています。したがって国内用途では使用不可です。
