日本三阳制动器DB-3020AF
发布时间：2024-05-07

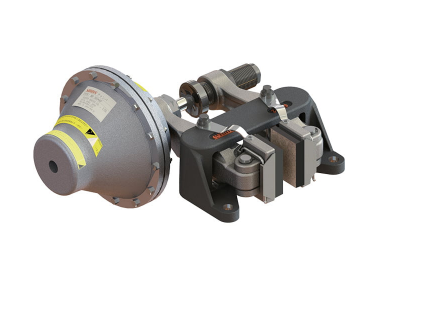

日本三阳制动器DB-3020AF
仕様
| 型式 | DB-3020AF-01 DB-3020AF-31 | DB-3020AF-02 DB-3020AF-32 | DB-3020AF-03 DB-3020AF-33 | DB-3020AF-04 DB-3020AF-34 |
|---|---|---|---|---|
| シリンダー面積 （cm2） | 110.0 | |||
| 解放エアー圧力 （MPa） | 0.57～0.7 | 0.31～0.7 | 0.15～0.7 | 0.06～0.7 |
| 使用ディスク外径 （mm） | φ200～∞ | |||
| ディスク厚 （mm） | 20 | |||
| 有効制動半径 （m） |
| |||
| パッド型式 | DB-0433 | |||
| パッド有効摩耗代 （mm） | 7 | |||
| パッド摩擦係数 （μ） | 動：0.3（0.38） 静：0.15（0.30）※ | |||
| レバー比 | 1.83 | |||
| 質量 （kg） | 12.5 | |||
（ ）内は高μパッド
新品パッドの使用時は必要ブレーキトルクを得るために擦り合わせを行って下さい。
仕様欄の摩擦係数は「擦り合わせ後」の値です。
押付力
トルク計算 T＝2×μ×F×r
T：トルク（N・m）
μ：パッド摩擦係数
F：押付力（N）
r：有効制動半径（m）
仕様等でご不明点がございましたら当社にご相談下さい。
記載寸法仕様は改良のため予告なく変更する場合がございます。
